Установка прибора
6 720 613 103 (2007/11)
18
5.5 Монтаж трубопроводов
B Внутренний диаметр трубопровода для подвода газа
определить согласно инструкции DVGW-TRGI
(природный газ) или, соответственно, TRF
(сжиженный газ).
B Все соединения труб должны быть рассчитаны на
давление 3 бар, а в контуре горячей воды - на
10 бар.
B Соединить гидравлические подключения прибора и
подключекния монтажной соединительной панели с
помощью S-образного патрубка.
B Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
B В самой верхней точке установить
воздуховыпускной клапан.

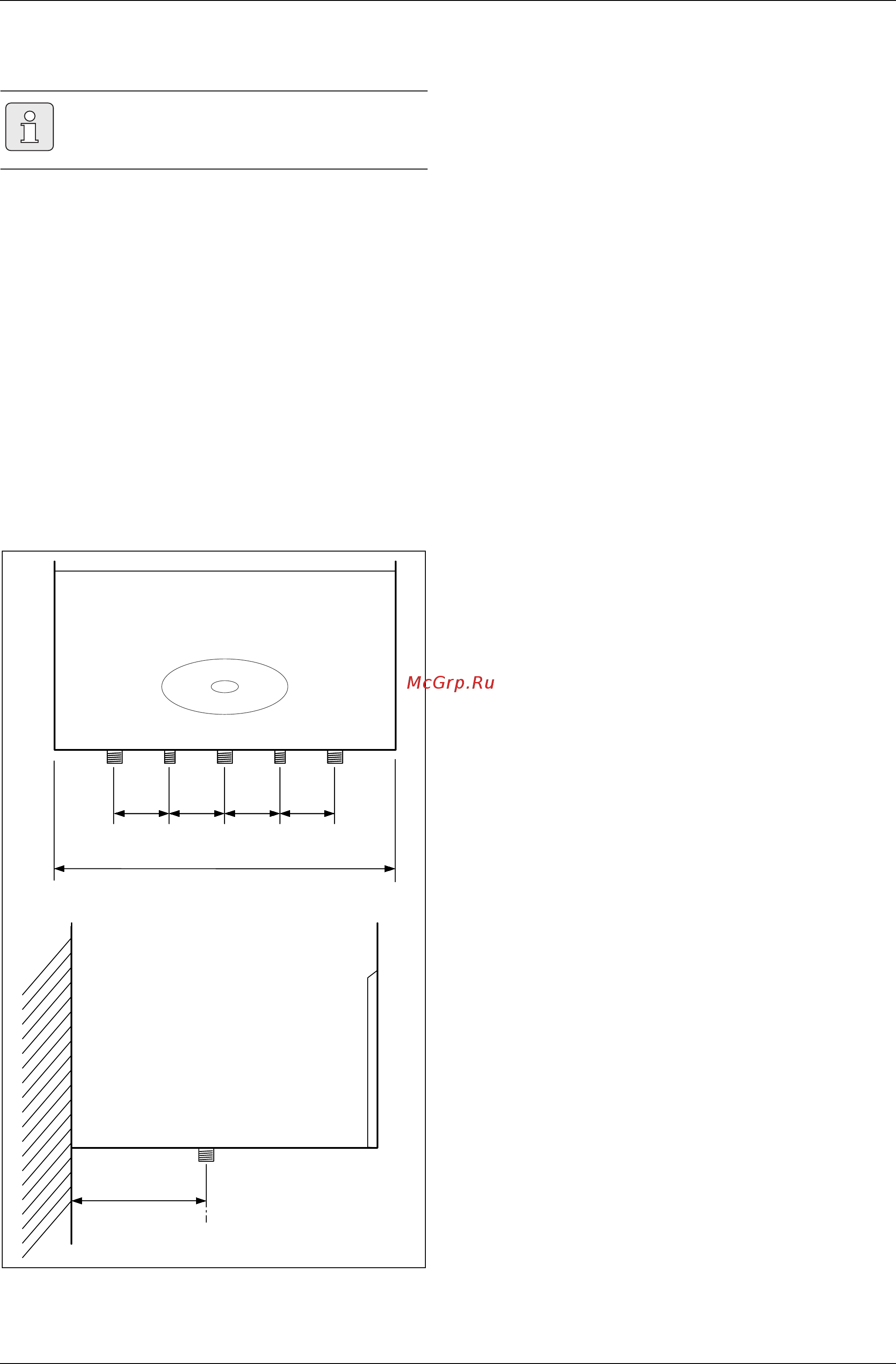

Рис 11 Размеры расположения соединений
5.6 Проверка подключений
Подача воды
B Открыть сервисные краны в подающей и обратной
линии отопительного контура и наполнить систему
отопления.
B Проверить места уплотнений и резьбовые
соединения на герметичность (давление
испытания: макс. 2,5 бар по манометру).
B Открыть запорный вентиль холодной воды и залить
воду в контур горячей воды (испытательное
давление: макс. 10 бар).
B Проверить герметичность всех мест подключения.
Газопровод
B Закрыть газовый кран, чтобы защитить газовую
арматуру от повреждений под действием
избыточного давления (макс. давление 150 мбар).
B Проверить газопровод.
B Выполнить сброс давления.
При прикручивании соединительных труб
к прибору не перекручивать их.
6 720 613 077-07.1O
218
400
6565 6565
R
3
/
4
R
1
/
2
R
3
/
4
R
1
/
2
R
3
/
4
