Проверка/техобслуживание
6 720 613 103 (2007/11)
43

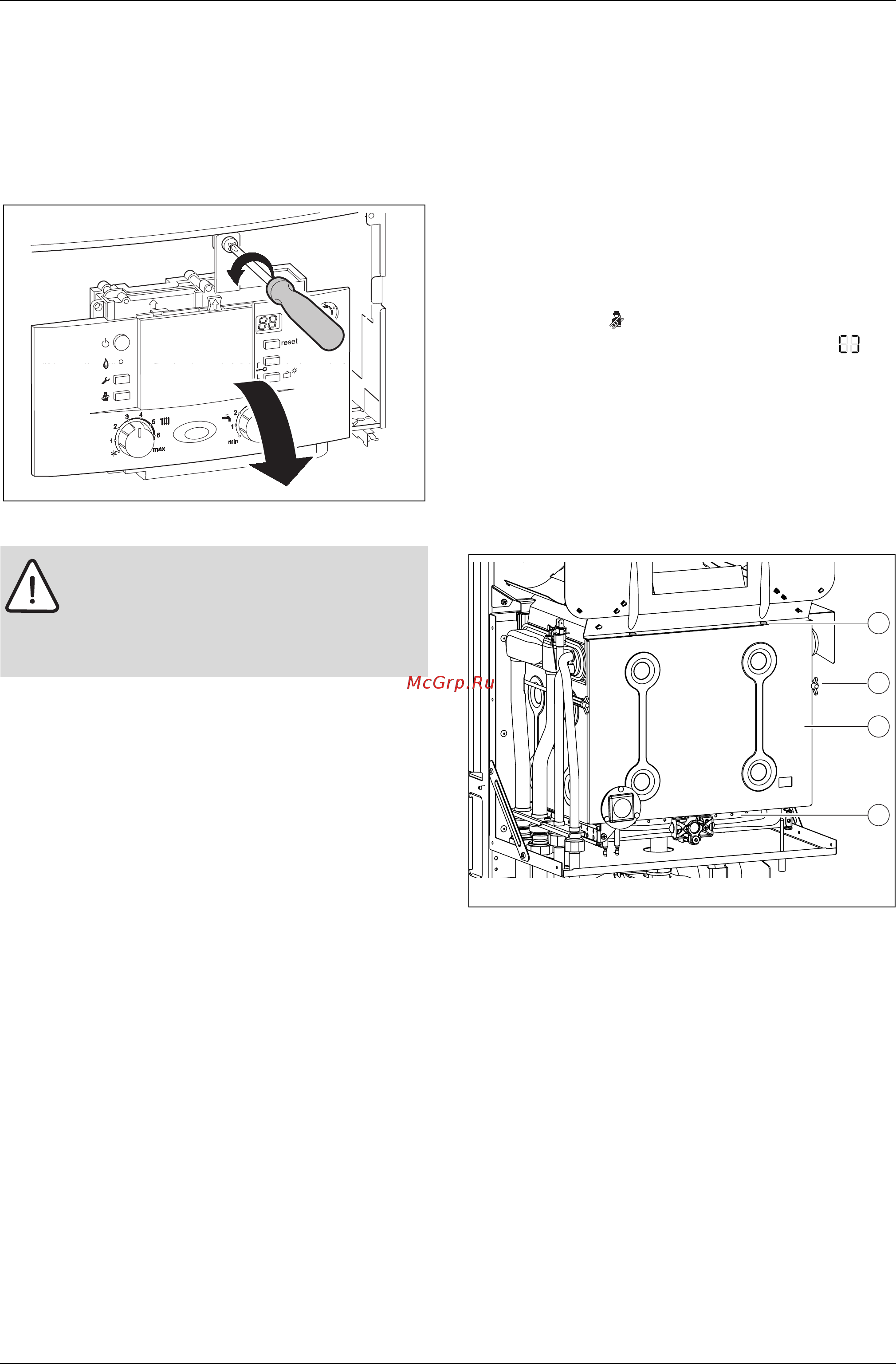

12.2 Модуль Heatronic
Для наилучшей доступности модуль Heatronic можно
откинуть вниз.
B Снять кожух (Æ стр. 16).
B Вынуть винт и откинуть модуль Heatronic вниз.
Рис 41
12.3 Описание различных рабочих шагов
Вызов последней сохранённой ошибки (сервисная
функция 6.A)
B Выбрать сервисную функцию 6.A (Æ стр. 30).
Обзор возможных неисправностей приведен в
приложении, (Æ стр. 49).
B Нажать на кнопку (5) или на кнопку (6)
(Æ рисунок 31, страница 30).
На дисплее появится 00.
B Нажать кнопку и удерживать ее нажатой более
3 сек., пока на дисплее не появится символ .
Последняя записанная в памяти неполадка
стирается.
12.3.1 Очистка поддона горелки, форсунок и
горелки
B Ослабить два верхних винта (1) и два барашковых
винта (2) по бокам.
B Выдвинуть крышку камеры горелки (3) вперед.
Рис 42 Открывание горелки
1 Верхние винты крышки камеры сгорания
2 Крышка камеры сгорания
3 Нижние винты крышки камеры сгорания
4 Группа горелок
ОCTOPOЖНО: Вытекающая вода может
стать причиной повреждения модуля
Heatronic.
B Накрыть модуль Heatronic перед
работами на водопроводных деталях.
6 720 613 076-06.1O
2.
4
1
2
3
6 720 613 077-04.1O
