Электрические соединения
6 720 613 103 (2007/11)
22
6.2.6 Замена кабеля сетевого питания
• Для защиты от водяных брызг (IP) всегда проводить
кабель через кабельный ввод с отверстием,
соответствующим диаметру кабеля.
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
– HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701).
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Провести кабель через фиксатор для разгрузки от
натяжения и подключить следующим образом:
– Клеммная колодка ST10, клемма L (красная или
коричневая жила)
– Клеммная колодка ST10, клемма N (голубая жила)
– Соединение с заземляющей шиной (зеленая или
желто-зеленая жила)
B Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.

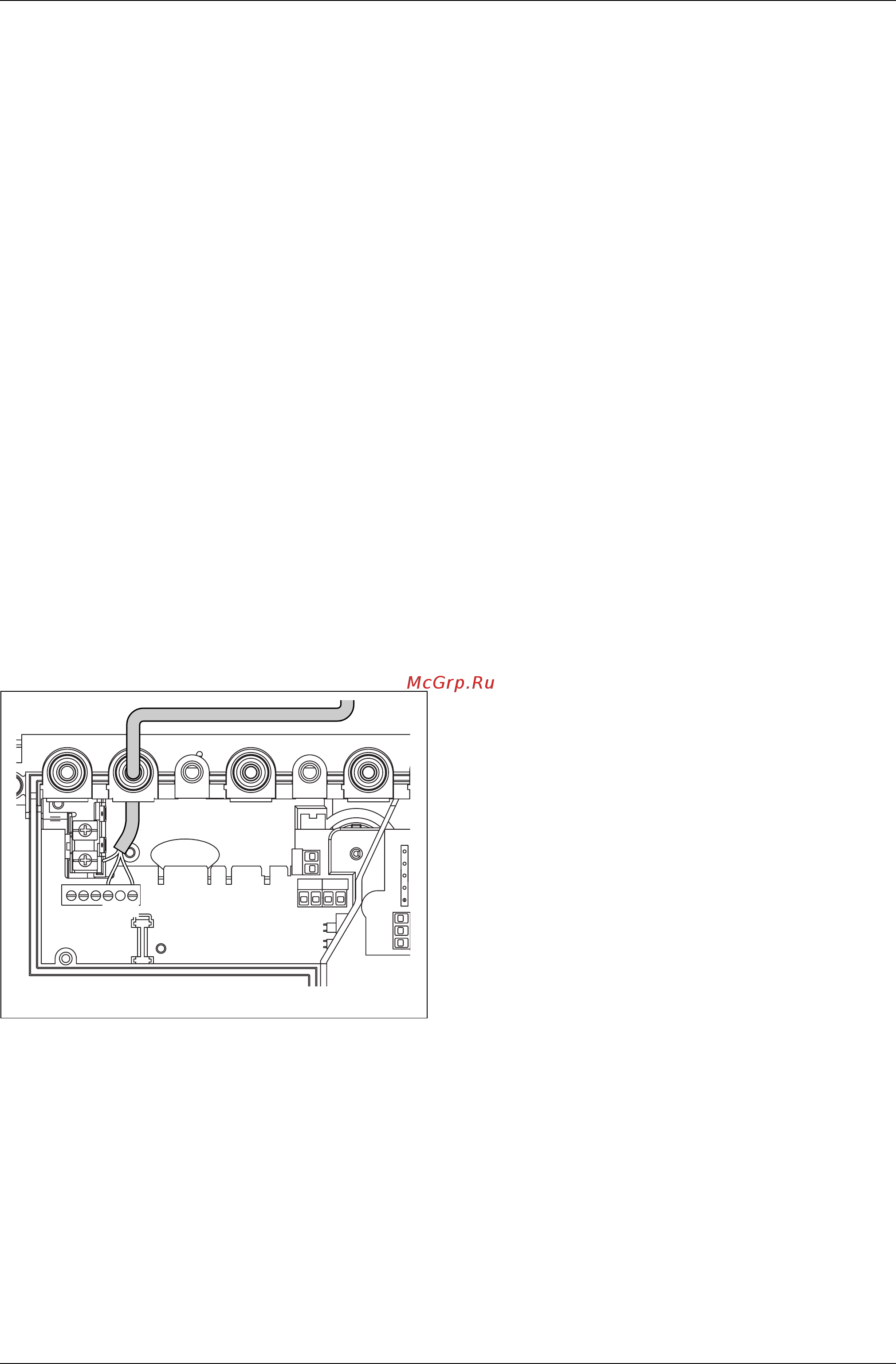

Рис 19 Клеммная колодка для подачи питания ST10
ST10
6 720 612 229-17.1O
