Электрические соединения
6 720 613 103 (2007/11)
21
6.2.4 Подключение датчика наружной
температуры
B Использовать провода следующего поперечного
сечения:
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Пропустить кабель подключения наружного датчика
через фиксатор для разгрузки от натяжения и
подсоединить к ST19 к клеммам A (клемма 1) и F
(клемма 2).
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.

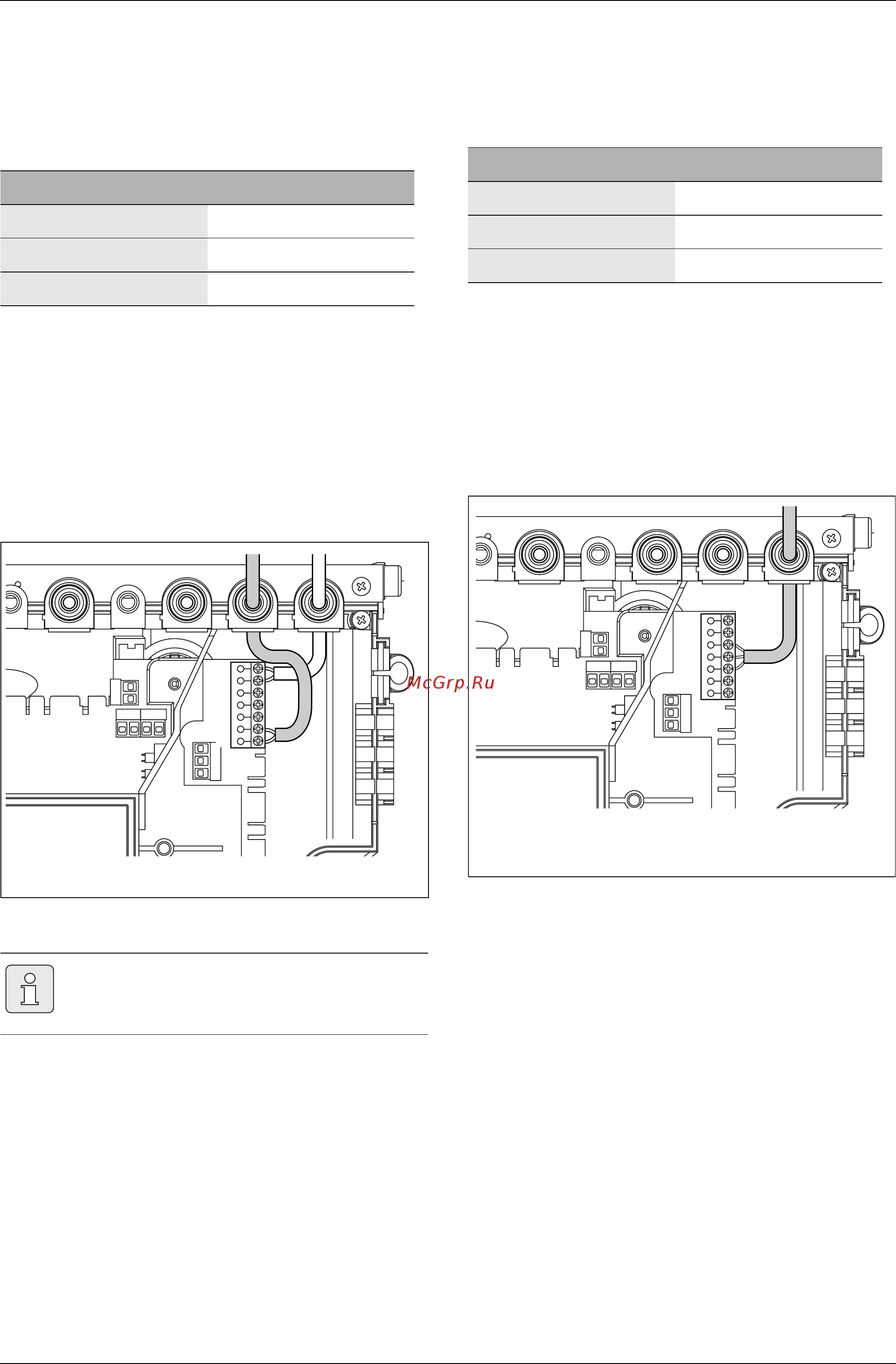

Рис 17 Подключение наружного датчика
6.2.5 Подключить 24 В регулятор
B Использовать провода следующего поперечного
сечения:
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Кабель подключения провести через деталь
разгрузки от натяжения и подключить на ST19 к
клеммам 1, 2 и 4.
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 18 Подключение 24 В регулятора
Длина провода Поперечное сечение
≤ 20 м 0,75 - 1,5 мм
2
≤ 30 м 1,0 - 1,5 мм
2
> 30 м 1,5 мм
2
Таб. 8
Использовать только протестированные
датчики наружной температуры (напр.,
номер заказа: 8 747 207 101-0).
ST19
6 720 612 229-16.2O
A
F
Длина провода Поперечное сечение
≤ 20 м 0,75 - 1,5 мм
2
≤ 30 м 1,0 - 1,5 мм
2
> 30 м 1,5 мм
2
Таб. 9
ST19
6 720 613 085-13.1O
1
4
2
