Убедитесь, что номинальный ток двигателя не
превышает максимальный ток преобразователя
частоты
•
Если преобразователь частоты не имеет
встроенных плавких предохранителей,
убедитесь, что внешние предохранители
рассчитаны на надлежащий ток.
5.2.2 Приемка преобразователя частоты
Во время приемки преобразователя частоты убедитесь
в целостности упаковки и обратите внимание на любые
повреждения, которые могли произойти во время
транспортировки блока. При обнаружении повреждения
обратитесь в транспортную компанию с
соответствующей претензией.
Type 1/ IP21
Tamb. 40 C/104 F
V LT
ASSEMBLED IN USA
AQUA Drive
www.danfoss.com
R
T/C: FC-202N160T4E21H2XGC7XXSXXXXAXBXCXXXXDX
P/N: 134F9717 S/N: 123456H123
160 kW / 250 HP
IN: 3x380-480V 50/60Hz 304/291A
OUT: 3x0-Vin 0-590Hz 315/302A
o o
Listed 36U0 E70524 Ind. contr. Eq.
UL Voltage range 380-480 V
CAUTION:
See manual for special condition / prefuses
Voir manuel de conditions speciales / fusibles
WARNING:
Stored charge, wait 20 min.
Charge residuelle, attendez 20 min.
Max Tamb. 55 C/131 F w/Output Current Derating
o o
SCCR 100 kA at UL Voltage range 380-480V

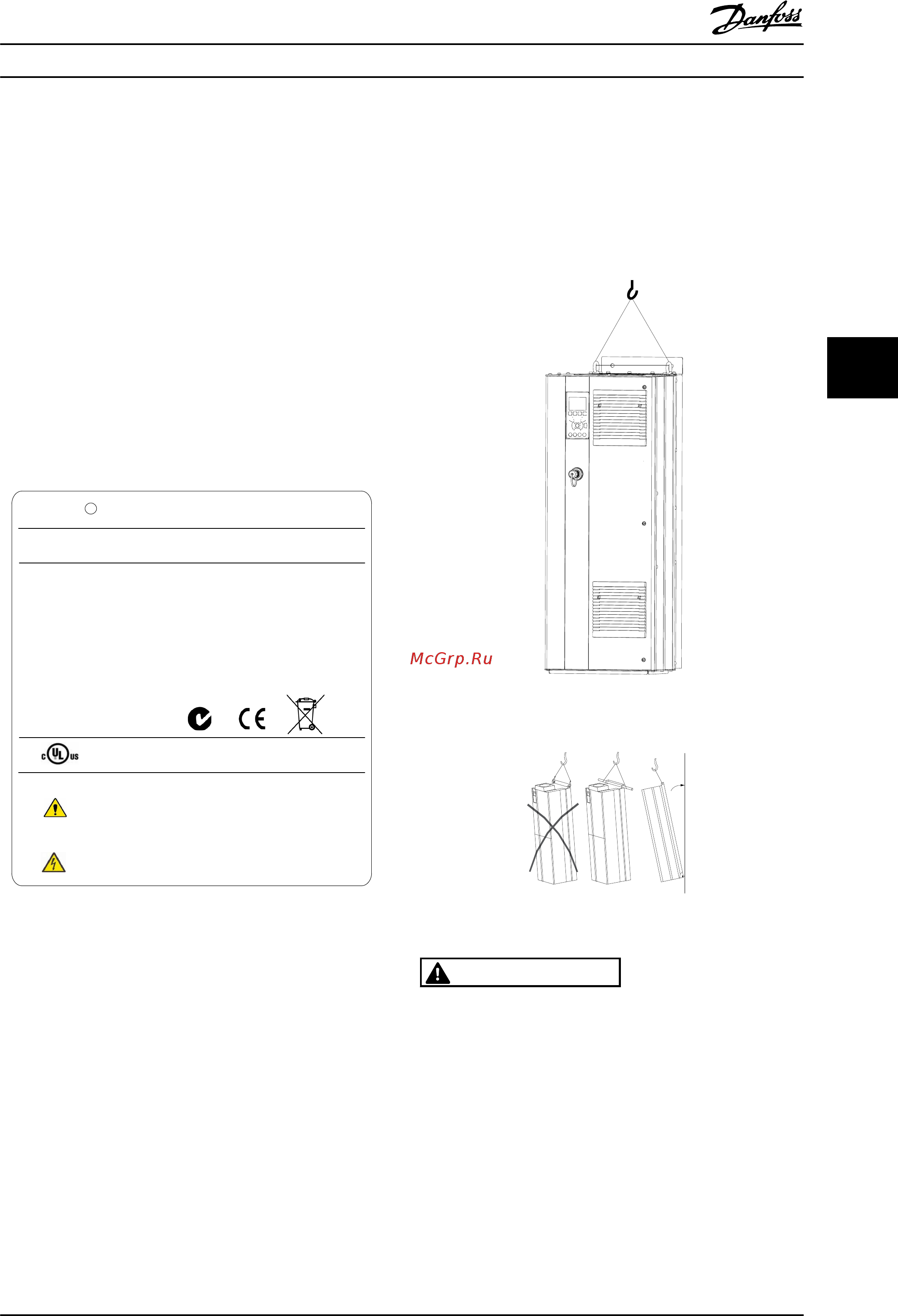

Рисунок 5.5 Паспортная табличка
5.2.3 Транспортировка и распаковка
Перед распаковкой преобразователя частоты
рекомендуется поместить его как можно ближе к месту
окончательной установки.
Удалите коробку и поместите преобразователь частоты
на как можно более длинную паллету.
5.2.4 Подъем
Преобразователь частоты можно поднимать только за
предназначенные для этого проушины. Чтобы избежать
изгиба подъемных петель, при подъеме всех корпусов
E2 (IP00) используйте траверсу.
130BC525.10
Рисунок 5.6 Рекомендуемый метод подъема, типоразмер D
176FA245.10
Рисунок 5.7 Рекомендуемый метод подъема, типоразмер E
ВНИМАНИЕ!
Траверса должна выдерживать массу
преобразователя частоты. Вес корпусов различных
типоразмеров см. в Таблица 5.2. Максимальный
диаметр траверсы — 2,5 см. Угол между верхней
частью привода и подъемным тросом должен
составлять 60 ° и более.
Монтаж
Руководство по проектированию VLT
®
AQUA Drive FC 202
MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 105
5 5
