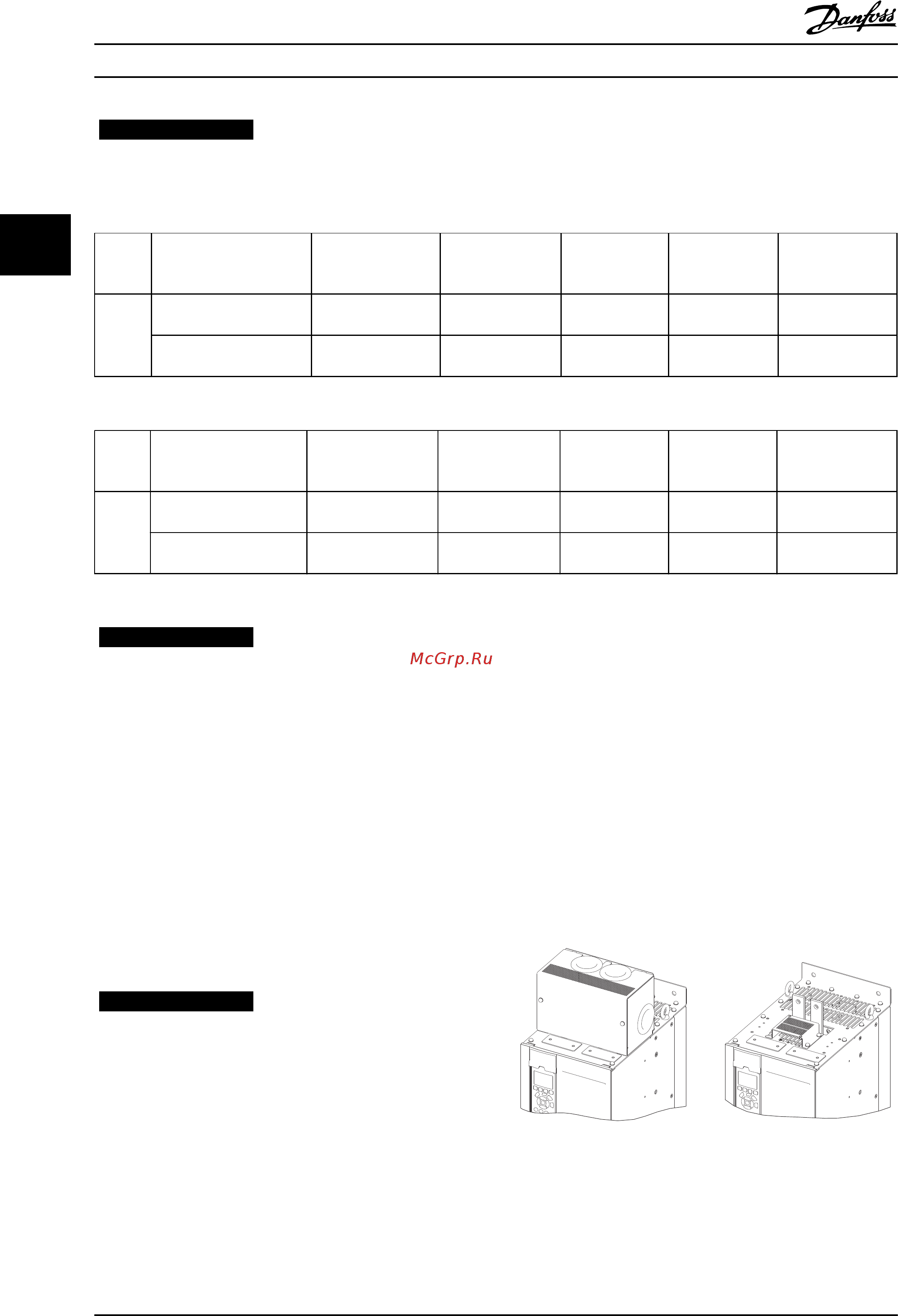

УВЕДОМЛЕНИЕ
Фильтры ВЧ-помех, если они имеются, бывают двух разных типов; они устанавливаются в зависимости от
сочетания входных плат и являются взаимозаменяемыми. Устанавливаемые на месте эксплуатации комплекты в
ряде случаев одинаковы для всех напряжений.
380–480 В [кВт]
380–500 В [кВт]
Предохранители Предохранители
размыкателей
ВЧ-фильтр Предохранител
и для цепи ВЧ-
фильтра
Предохранители
размыкателей
ВЧ-фильтра
E1 FC102/FC202: 315
FC302: 250
176F0253 176F0255 176F0257 176F0258 176F0260
FC102/FC202: 355–450
FC302: 315–400
176F0254 176F0256 176F0257 176F0259 176F0262
Таблица 3.32 Варианты входных разъемов
525–690 В [кВт] Предохранители Предохранители
размыкателей
ВЧ-фильтр Предохранител
и для цепи ВЧ-
фильтра
Предохранители
размыкателей
ВЧ-фильтра
E1 FC102/FC202: 450–500
FC302: 355–400
176F0253 176F0255 Неприменимо Неприменимо Неприменимо
FC102/FC202: 560–630
FC302: 500–560
176F0254 176F0258 Неприменимо Неприменимо Неприменимо
Таблица 3.33 Варианты входных разъемов
УВЕДОМЛЕНИЕ
Более подробные сведения см. в
Инструкции 175R5795
3.7.5 Установка сетевого экрана для
преобразователей частоты
В этом разделе описывается монтаж сетевого экрана
для преобразователей частоты. Его не следует
устанавливать в корпусах IP00 (шасси), поскольку они
поставляются в комплекте со стандартной
металлической крышкой. Такие экраны соответствуют
требованиям VBG-4.
Номера для заказа:
Типоразмер E1: 176F1851
УВЕДОМЛЕНИЕ
Более подробные сведения см. в
Инструкции 175R5923
3.7.6 Дополнительные устройства для
типоразмера D
3.7.6.1 Клеммы цепи распределения
нагрузки
Клеммы цепи распределения нагрузки позволяют
соединить цепи постоянного тока нескольких
преобразователей частоты. Клеммы распределения
нагрузки доступны в преобразователях частоты IP20;
они выступают на верхней части преобразователя
частоты. Чтобы корпус соответствовал стандарту IP20
должна устанавливаться клеммная крышка,
поставляемая с преобразователем частоты. На
Рисунок 3.23 показаны клеммы с крышками и без них.
130BC547.10
Рисунок 3.23 Клемма цепи распределения нагрузки или
рекуперации с крышкой (L) или без крышки (R)
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
78 MG20Z150 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
