Режимы с переменной (квадратично зависимой)
величиной крутящего момента (VT)
В режимах VT, например, при установке на насосах и
вентиляторах, где величина крутящего момента
пропорциональна квадрату скорости, а мощность
пропорциональна кубу скорости, нет необходимости в
дополнительном охлаждении или снижении
номинальных характеристик двигателя.
Как видно на графиках, приведенных ниже, типовая
кривая VT находится ниже максимального значения
крутящего момента при снижении характеристик и на
максимальном значении при принудительном
охлаждении во всех скоростных режимах.
10 20 30 40 50 60 70 80 90 100 110
20
40
60
80
100
120
0
v %
T %
0
1)
130BA893.10

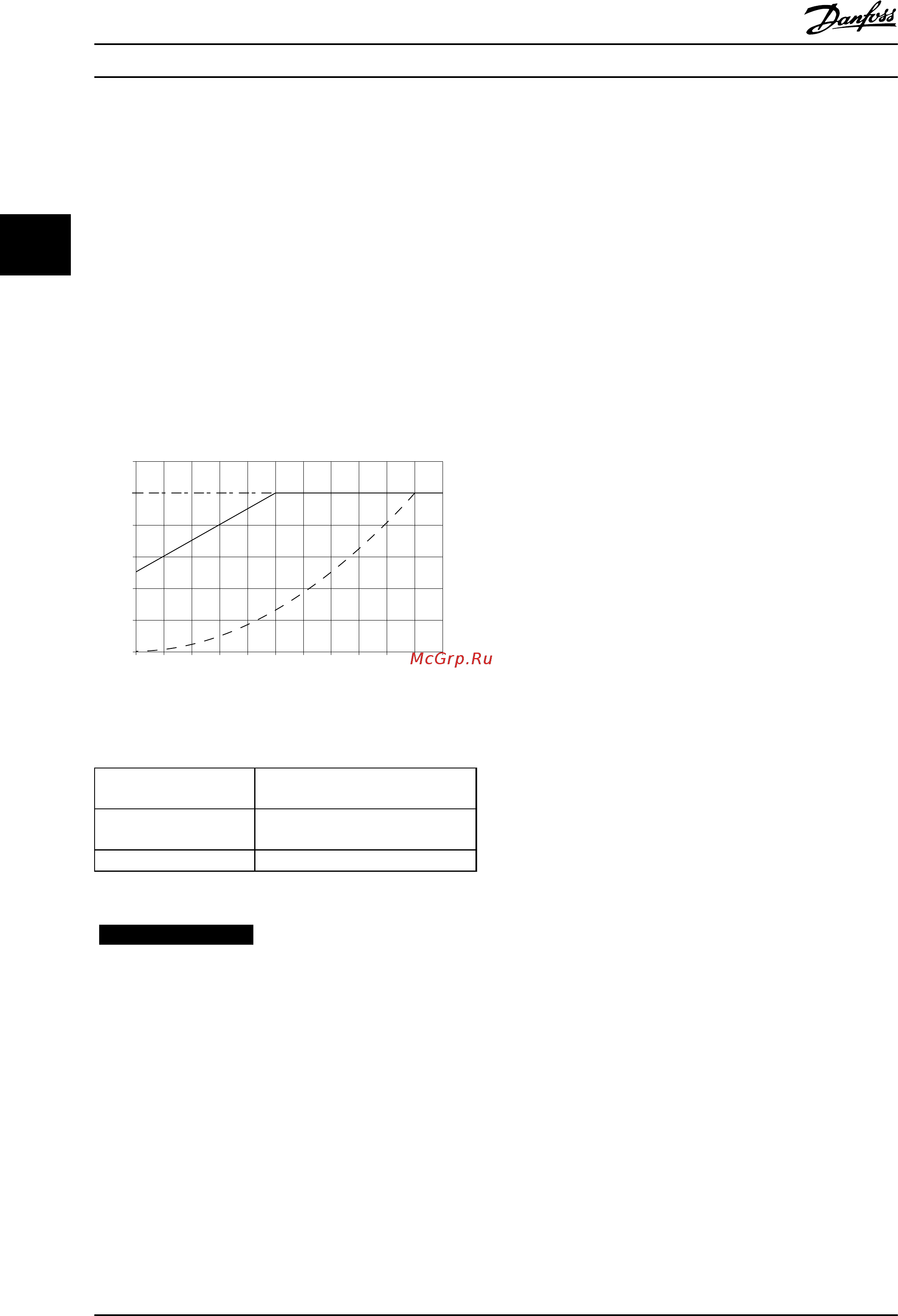

Рисунок 3.5 Максимальная нагрузка для стандартного
двигателя при 40 °C
─ ─ ─ ─ Типичный крутящий момент при
нагрузке VT
─•─•─•─ Макс. крутящий момент с
принудительным охлаждением
‒‒‒‒‒ Макс. крутящий момент
Таблица 3.15 Пояснения к Рисунок 3.5
УВЕДОМЛЕНИЕ
Работа на сверхсинхронной скорости приведет к
обратно-пропорциональному понижению крутящего
момента с увеличением скорости. Это следует
принять во внимание на этапе проектирования во
избежание перегрузок двигателя.
3.5.4 Автоматическая адаптация для
обеспечения эксплуатационных
характеристик
Преобразователь частоты постоянно контролирует
критические уровни внутренней температуры, тока
нагрузки, высокого напряжения на промежуточной цепи
и низких скоростей вращения двигателя. При
обнаружении критического уровня преобразователь
частоты может изменить частоту и/или метод
коммутации для обеспечения надлежащих
эксплуатационных характеристик. Способность
автоматически уменьшать выходной ток дополнительно
расширяет допустимые условия эксплуатации.
Выбор
Руководство по проектированию VLT
®
AQUA Drive FC 202
62 MG20Z150 - VLT
®
