Пример программирования регулятора скорости
В
этом случае ПИД-регулятор скорости используется
для поддержания постоянной скорости двигателя вне
зависимости от изменяющейся нагрузки на двигатель.
Требуемая скорость двигателя устанавливается с
помощью потенциометра, подключенного к клемме 53.
Диапазон скорости составляет 0–1500 об/мин, что
соответствует напряжению 0–10 В на потенциометре.
Пуск и останов осуществляются выключателем,
присоединенным к клемме 18. ПИД-регулятор скорости
контролирует текущее число оборотов двигателя с
помощью инкрементного энкодера, рассчитанного на 24
В (HTL), который вырабатывает сигнал обратной связи.
Датчик обратной связи представляет собой энкодер
(1024 импульса на оборот), подключенный к клеммам 32
и 33. Диапазон частот импульсного сигнала, подаваемых
на клеммы 32 и 33, составляет 4–32 кГц
M
3
96 97 9998
91 92 93 95
50
12
L1 L2
L1
PEL3
W PEVU
F1
L2
L3
N
PE
18
53
27
55
20
32
33
24 Vdc
130BD372.10

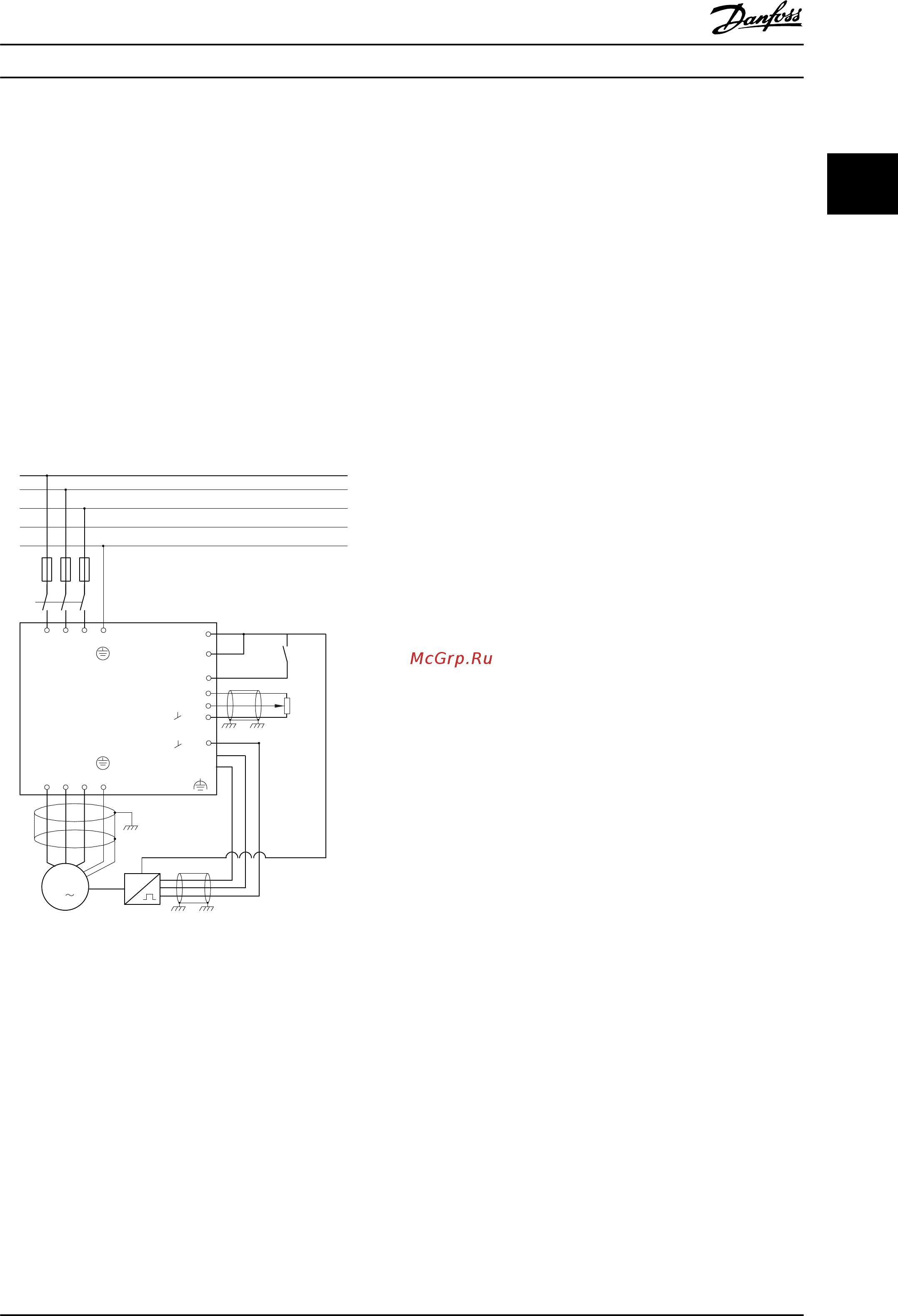

Рисунок 2.22 Программирование регулятора скорости
