5.4.13 Слова состояния процесса (PCD)
Блок слов состояния процесса разделен на два блока по
16
бит, которые всегда поступают в определенной
последовательности.
PCD 1 PCD 2
Управляющая телеграмма (командное
слово
от главного⇒подчиненному)
Значение
задания
Слово состояния управляющей телеграммы
(подчиненное
⇒главное)
Текущая
выходная
частота
Таблица 5.10 Слова состояния процесса (PCD)
5.5 Примеры
5.5.1 Запись значения параметра
Измените значение 4-14
Motor Speed High Limit [Hz],
чтобы оно составило 100 Гц.
Запишите данные в ЭСППЗУ.
PKE = E19E 16-ричн. — запись одного слова в 4-14 Motor
Speed High Limit [Hz]:
IND = 0000 16-ричн.
PWE
ВЫС.
= 0000 16-ричн.
PWE
НИЗК
= 03E8 16-ричн.
Значение данных 1000, соответствующее 100 Гц, см.
глава 5.4.12 Преобразование.
Телеграмма имеет вид:
E19E H
PKE IND PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA092.10
Рисунок 5.9 Телеграмма
УВЕДОМЛЕНИЕ
4-14 Motor Speed High Limit [Hz]
представляет собой
одно слово, а командой параметра для записи в
ЭСППЗУ является «E». Параметр 4-14 равен 19E (в
шестнадцатеричном виде).
Ответ подчиненного устройства главному устройству:
119E H
PKE
IND
PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA093.10
Рисунок 5.10 Ответ главного устройства
5.5.2 Считывание значения параметра
Прочтите значение в 3-41 Ramp 1 Ramp Up Time
PKE = 1155 16-ричн. — чтение значения параметра в
3-41 Ramp 1 Ramp Up Time
IND = 0000 16-ричн.
PWE
ВЫС.
= 0000 16-ричн.
PKE
НИЗК.
= 0000 16-ричн.x
1155 H
PKE IND PWE
high
PWE
low
0000 H 0000 H 0000 H
130BA094.10
Рисунок 5.11 Телеграмма
Если значение 3-41
Ramp 1 Ramp Up Time равно 10
секундам, ответ от подчиненного устройства главному
имеет вид:

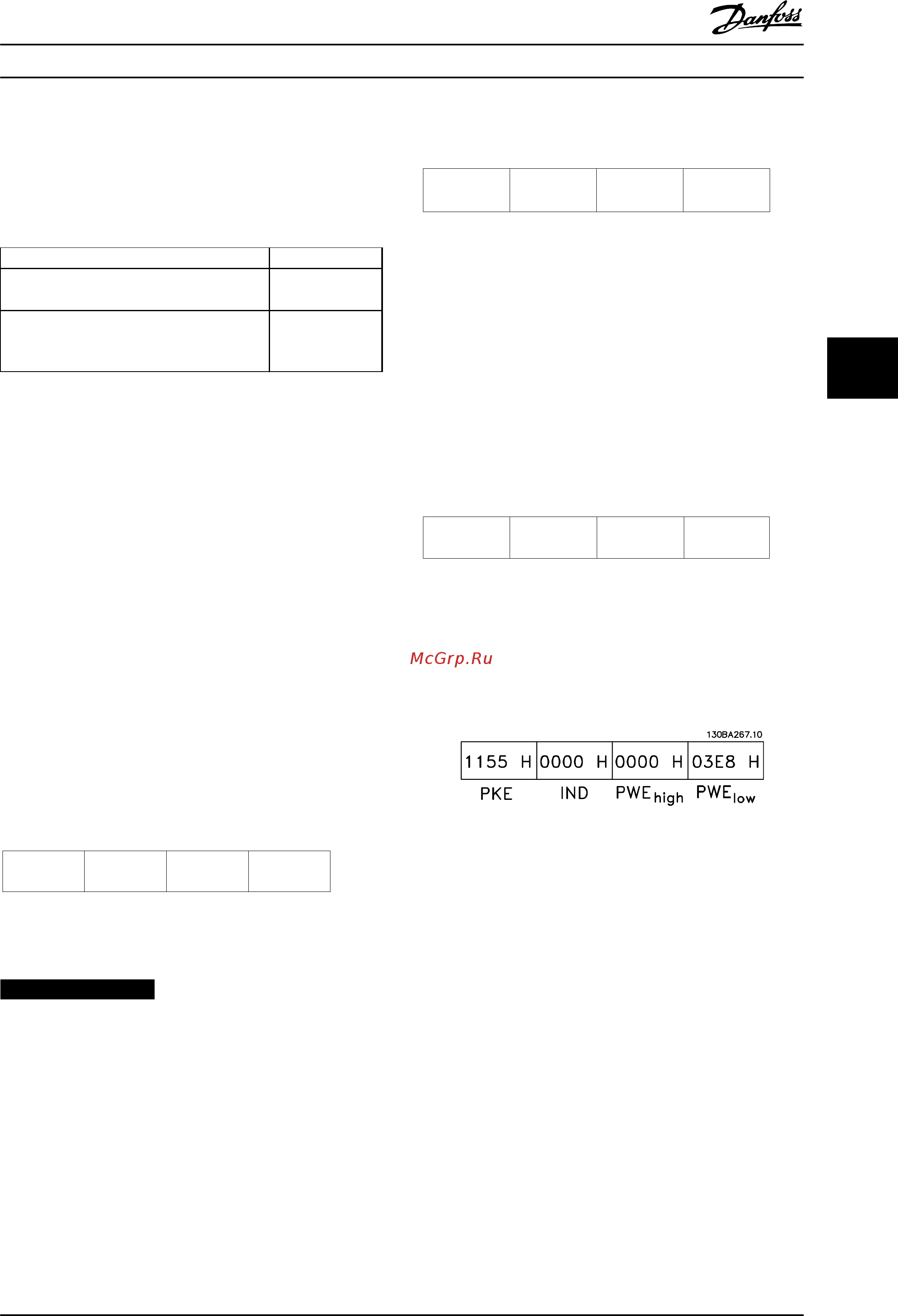

Рисунок 5.12 Ответ
3E8 (16-ричн.) соответствует десятичному числу 1000.
Индекс
преобразования для 3-41 Ramp 1 Ramp Up Time
равен -2, то есть 0,01.
3-41 Ramp 1 Ramp Up Time относится к типу Без знака 32.
Монтаж и настройка RS-485 Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 75
5 5
