6.1.1 Подключение энкодера
Цель данного руководства состоит в упрощении
настройки
при подключении энкодера к
преобразователю частоты. Перед настройкой энкодера
отображаются базовые уставки для системы
регулирования скорости с обратной связью.

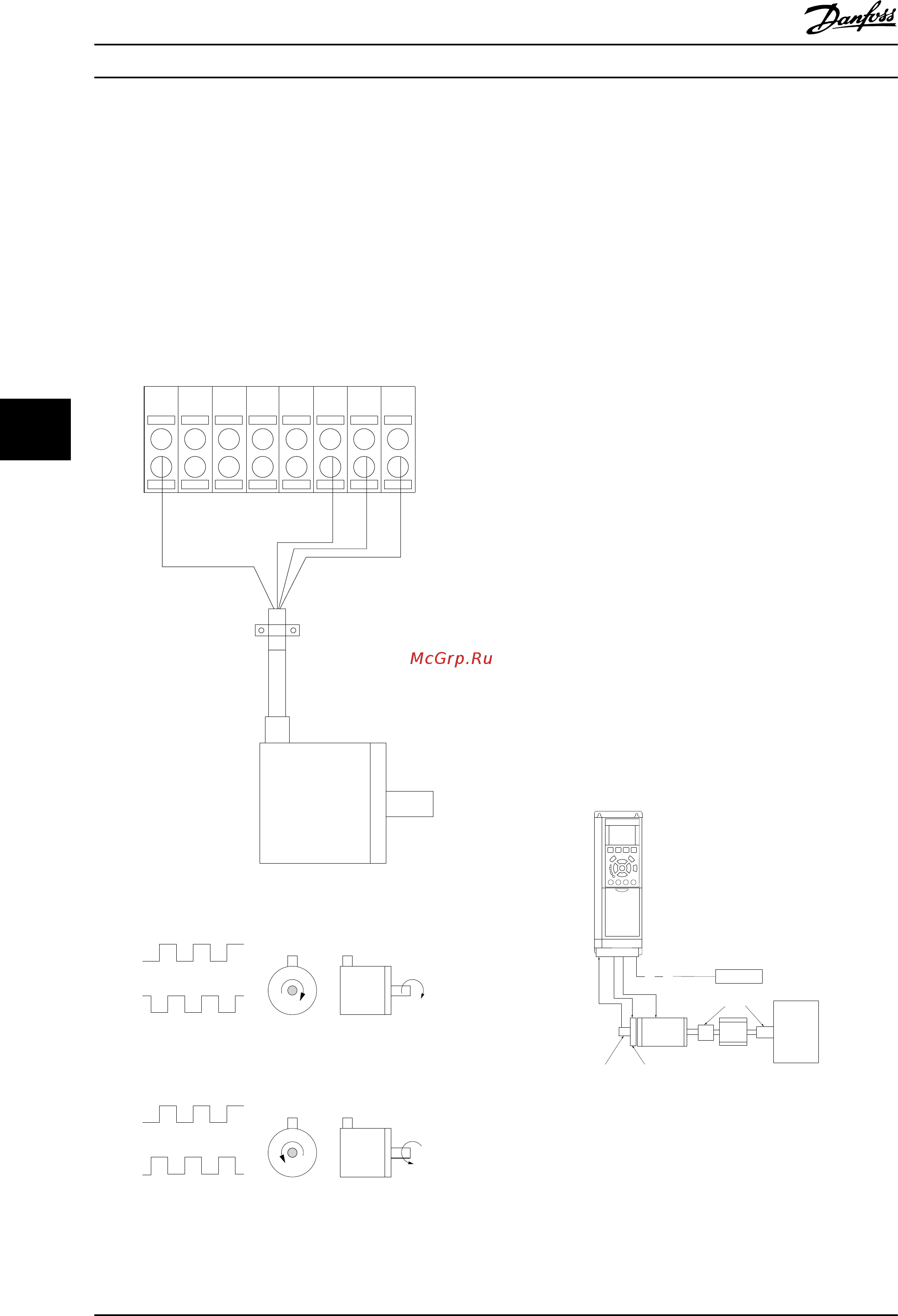

Подключение энкодера к преобразователю частоты
130BD366.12
+24 V DC
A
B
GND
12 18 322719 29 33 20
Рисунок 6.2 Энкодер 24 В или 10–30 В
B
A
B
A
130BA646.10
CW
CCW
Рисунок 6.3 Инкрементальный энкодер 24 В. Макс. длина
кабеля
— 5 м.
6.1.2 Направл. энкод
Направление энкодера определяется порядком
импульсов, поступающих на преобразователь частоты.
Направление CW (Clockwise, по часовой стрелке)
означает, что канал A опережает канал B на 90
электрических градусов.
Направление CСW (Counter Clockwise, против часовой
стрелки) означает, что канал В опережает канал А на 90
электрических градусов.
Направление вращение определяется глядя со стороны
торца вала.
6.1.3 Приводная система с обратной
связью
Приводная система, как правило, содержит еще
несколько
элементов - таких, как:
•
двигатель
•
Добавить
(Редуктор)
(Механический тормоз)
•
Преобразователь частоты
•
Энкодер для системы обратной связи
•
Тормозной резистор для динамического
торможения
•
Передача
•
Нагрузка
Для приложений, требующих управления механическим
тормозом, обычно необходим тормозной резистор.
Motor
Gearbox
Load
Transmission
Encoder Mech. brake
Brake resistor
130BA120.10
Рисунок 6.4 Базовая настройка замкнутого контура
управления
скоростью
Примеры применения Руководство по проектированию
94 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
