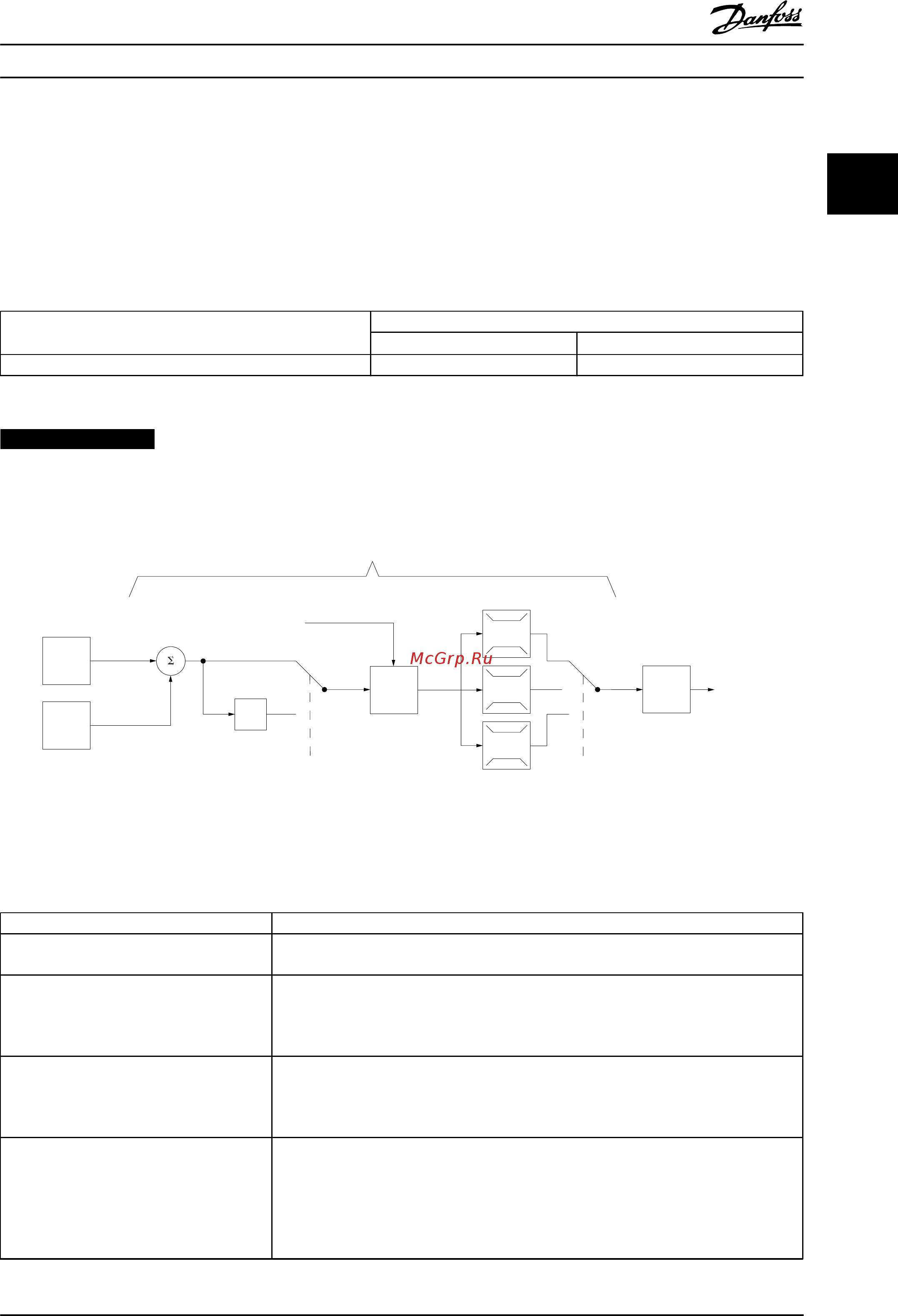

Danfoss VLT Automation Drive FC360 134F2976 [37/100] Уведомление
![Danfoss VLT Automation Drive FC360 134F2976 [37/100] Уведомление](/views2/1559188/page37/bg25.png)
2.5.2 ПИД-регул. проц.
ПИД-регулятор процесса может использоваться для регулирования прикладных параметров, которые могут
измеряться
датчиком (например, датчиком давления, температуры, расхода) и корректироваться подключенным
двигателем с помощью насоса, вентилятора или иным способом.
В Таблица 2.8 показаны конфигурации регулирования, в которых возможно регулирование процесса. Области
действия регулятора скорости указаны в глава 2.3 Структуры управления.
1-00 Режим конфигурирования 1-01 Принцип управления двигателем
U/f
VVC
plus
[3] Процесс Отсутствует Процесс
Таблица 2.8 Конфигурация управления
УВЕДОМЛЕНИЕ
ПИД-регулятор процесса может работать при значениях параметров, установленных по умолчанию; тем не менее,
настоятельно рекомендуется провести настройку параметров для оптимизации характеристик управления
системой.
P 7-30
normal/inverse
PID
P 7-38
*(-1)
Feed forward
Ref.
Handling
Feedback
Handling
% [unit]
% [unit]
%
[unit]
%
[speed]
Scale to
speed
P 4-10
Motor speed
direction
To motor
control
Process PID
130BA178.10
_
+
0%
-100%
100%
0%
-100%
100%
Рисунок 2.23 Схема ПИД-регулятора процесса
2.5.3 Параметры, относящиеся к регулятору процесса
Параметр Описание функции
7-20 Источник ОС 1 для упр. процессом Выберите источник (а именно аналоговый или импульсный вход), от которого будет
поступать
сигнал обратной связи для ПИД-регулятора процесса.
7-22 Источник ОС 2 для упр. процессом Дополнительная возможность: определите, должен ли ПИД-регулятор процесса
получать
дополнительный сигнал обратной связи (и откуда). Если выбран
дополнительный источник обратной связи, то перед использованием в ПИД-
регуляторе процесса оба сигнала обратной связи будут суммироваться.
7-30 Норм/инв реж. упр. ПИД-рег.пр.
При режиме управления [0]
Нормальный реакция регулятора процесса состоит в
увеличении скорости вращения двигателя, если поступающий сигнал обратной связи
меньше задания. В такой же ситуации, но в режиме [1] Инверсный, реакция регулятора
процесса заключается в уменьшении числа оборотов двигателя.
7-31 Антираскрутка ПИД-рег. проц. Благодаря действию функции антираскрутки, при достижении предела либо по
частоте,
либо по крутящему моменту, устанавливается такой коэффициент усиления
интегрирующего звена, который соответствует фактической частоте. Тем самым
предотвращается интегрирование рассогласования, которое никогда не может быть
скомпенсировано путем изменения скорости. Эта функция может быть запрещена
выбором варианта [0] Выкл.
Обзор изделия Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 35
