27
Встроенный источник
питания 24 В
Подача управляющего питания 24 В
постоянного тока обеспечивается
приводом. Предусмотрены отдельные
зажимы источника питания для
дистанционного распределения
сигналов ввода-вывода.
Каскадирование
силовых цепей
Новый привод FCD 302 упрощает
внутреннее каскадирование силовых
цепей. Клеммы для подключения
силового кабеля с сечением 6 мм
2
(большой корпус) или 4 мм2 (маленький
корпус), находящиеся внутри корпуса,
позволяют подсоединять несколько
блоков к одной ветви схемы.
Коммутатор Ethernet
Привод оснащен Ethernet коммутато-
ром с двумя портами RJ-45, которые
позволяют легко производить шлейфо-
вое подключение устройств для обмена
данными по интерфейсу Ethernet.
Маршрутизация производится просто,
путем подключения шин Ethernet или
Probus к интерфейсу M12, что позво-
ляет сэкономить время на ввод в
эксплуатацию.
Безопасность
Привод имеет встроенную функцию
безопасного останова, что отвечает
стандарту EN ISO 13849-1 Category 3 PL
d и SIL 2 в соответствии с требованиями
IEC 61508.
Опции сетевого протокола
Fieldbus
n PROFIBUS DP
n PROFINET
n Ethernet/IP
Опции применения
n MCB 102 Энкодер
n MCB 103 Резольвер
n MCB 108 Плата интерфейса Safe PLC
Аппаратные опции
n Монтажные кронштейны
n Сервисный переключатель
n Внутренний автоматический выклю-
чатель
n Разъемы M12 для подключения
датчиков
n Вход управляющего питания 24 В
постоянного тока
n Тормозной прерыватель
n Блок управления и питания для
электромеханического тормоза
n Разъемы для подключения
промышленных шин

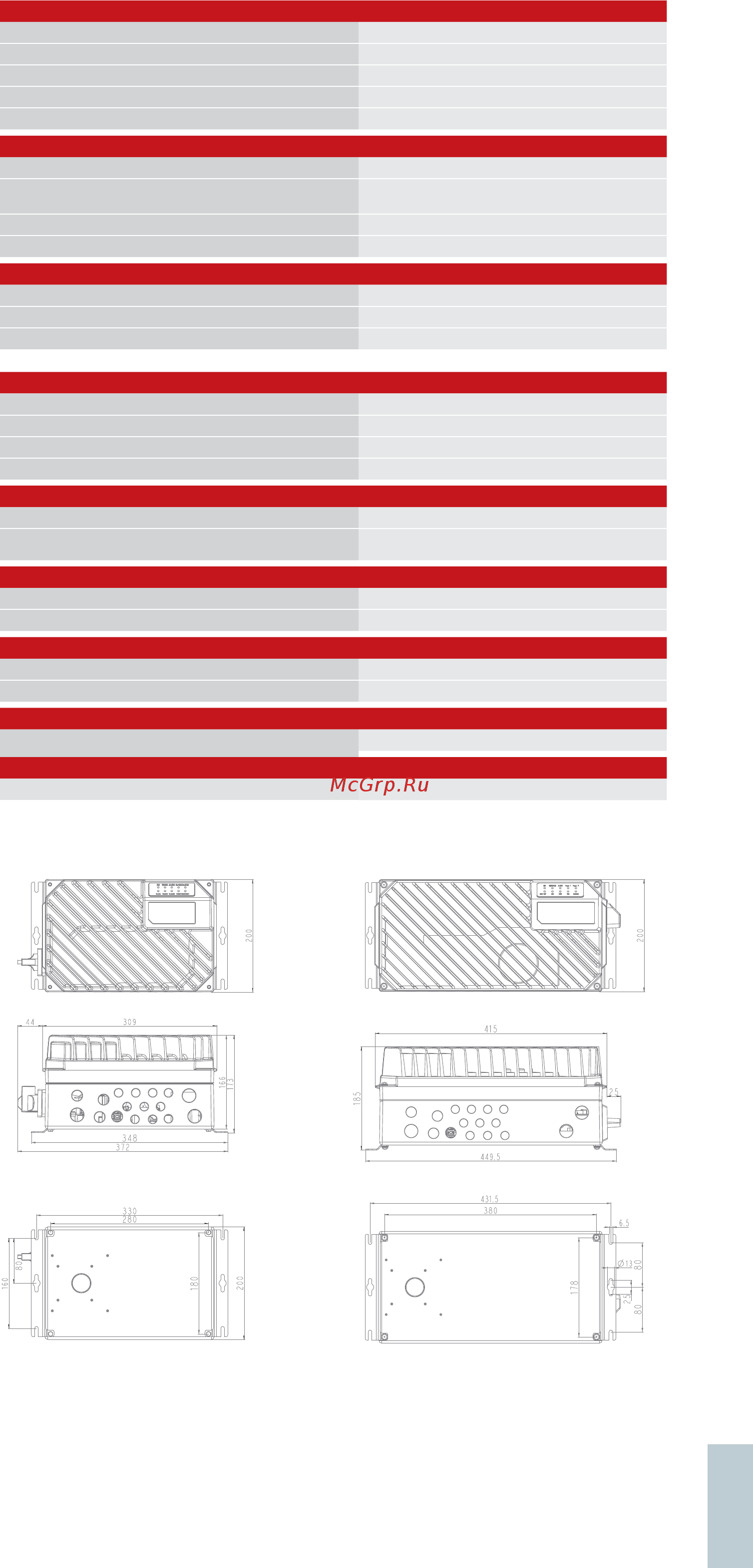

Габаритные размеры
Малый типоразмер
(0,37 – 2,2 кВт/0,5 – 3,0 л.с.)
Большой типоразмер
(0,37 – 3 кВт/0,5 – 4,0 л.с.)
Технические характеристики
Все размеры указаны в мм
Питание от сети (L1, L2, L3)
Напряжение питания 380 – 480 В ±10 %
Частота электросети 50/60 Гц
Коэффициент активной мощности (λ) Номинальный 0,92 при номинальной нагрузке
Коэффициент реактивной мощности (cos ф) (>0,98)
Коммутация на входе 2 раза/мин
Выходные данные (U, V, W)
Выходное напряжение 0 – 100 % напряжения питания
Выходная частота
0 – 590 Гц
0 – 300 Гц (режим магнитного потока)
Коммутация на выходе Без ограничений
Время изменения скорости 0,01 – 3600 с
Цифровые входы
Программируемые цифровые входы 4 (6)
Логика PNP или NPN
Уровень напряжения 0 – 24 В постоянного тока
Примечание: один/два цифровых входа могут программироваться в качестве цифровых выходов
Аналоговые входы
Количество аналоговых входов 2
Режимы Напряжение или ток
Уровень напряжения От -10 до +10 В (масштабируемый)
Уровень тока 0/4 – 20 мА (масштабируемый)
Импульсный вход/вход энкодера
Программируемые импульсные входы/входы энкодера 2
Уровень напряжения
0 – 24 В постоянного тока (положительная
логика PNP)
Цифровой выход
Программируемые цифровые/импульсные выходы 2
Уровень напряжения на цифровом/частотном выходе 0 – 24 В
Аналоговый выход
Программируемые аналоговые выходы 1
Диапазон тока 0/4 – 20 мА
Выходы реле
Программируемые выходы реле 2
Встроенный источник питания 24 В
Макс. нагрузка 600 мА
