46

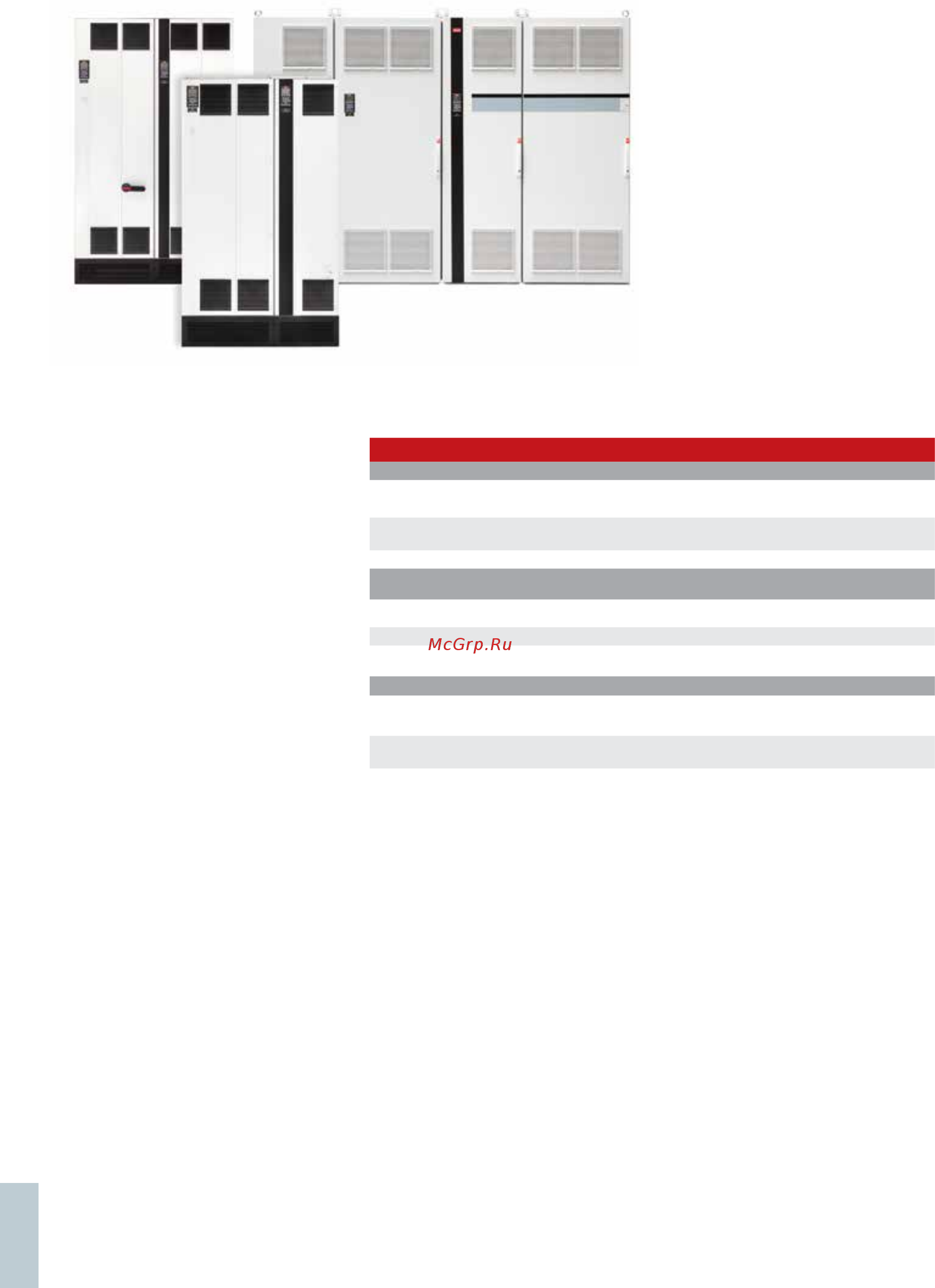

VLT® Low Harmonic Drive
Привод VLT® Low Harmonic Drive компании Danfoss является первым решением,
объединяющим в одном корпусе активный фильтр и привод.
Привод VLT® Low Harmonic Drive
осуществляет непрерывное регулиро-
вание ослабления гармоник в соответ-
ствии с нагрузкой и условиями в
электрической сети, не оказывая
влияния на подключенный двигатель.
Суммарный коэффициент гармоник
тока уменьшается до величины менее
3 % в идеальных условиях и до вели-
чины менее 5 % в электрических сетях
с сильными гармоническими искажени-
ями и асимметрией фаз до 2 %.
Поскольку привод VLT® Low Harmonic
Drive также обеспечивает соответствие
отдельных гармоник самым строгим
требованиям, данное устройство
соответствует всем действующим
стандартам и рекомендациям в
отношении подавления гармоник.
Такие уникальные функции, как режим
ожидания и охлаждение посредством
тыльного канала, обеспечивают
непревзойденный КПД приводов
Low Harmonic Drive.
Порядок настройки и монтажа привода
VLT® Low Harmonic Drive ничем не
отличается от аналогичных процедур
для любого стандартного привода VLT®,
и данное устройство готово к обеспече-
нию оптимальных характеристик
гармоник сразу после поставки с
завода.
Привод VLT® Low Harmonic Drive имеет
такую же модульную конструкцию, что
и наши стандартные приводы высокой
мощности, а также обладает аналогич-
ными возможностями: встроенными
фильтрами ВЧ-помех, покрытыми
печатными платами и удобством
программирования.
Диапазон напряжений
n 380 – 480 В переменного тока,
50 – 60 Гц
Диапазон мощностей
132 – 630 кВт - высокая перегрузка/
160 – 710 кВт - нормальная перегрузка
(соответствующие типоразмеры
приводов D, E и F)
Степень защиты корпуса
n IP 21/NEMA 1
n IP 54/NEMA 12
Особенности
Преимущества
Надежность Максимальное время безотказной работы
– Отсутствие увеличенной нагрузки на обмотки
двигателя
– Продление срока службы двигателя
– Снижение первоначальных затрат (не
требуется выходной фильтр)
– Устройство проходит комплексные заводские
испытания
– Покрытые печатные платы
– Низкая интенсивность отказов
– Инновационная концепция охлаждения – Продление срока службы электроники
Удобство использования
Сокращение затрат на ввод в действие и
эксплуатационных расходов
– Не требуются дополнительные монтаж
электропроводки и настройка
– Удобство ввода в эксплуатацию и низкие пер-
воначальные затраты
– Модульная конструкция – Удобство обслуживания
– Вывод на дисплей полной информации о
состоянии электрической сети
– Сокращение необходимых усилий по
анализу гармоник
Экономия энергии Снижение эксплуатационных расходов
– Высокий КПД
– Режим ожидания и частота последовательной
коммутации
– Низкие текущие расходы
– Независимость от условий в электрической
сети и изменений нагрузки
– Повышение КПД трансформаторов
– Снижение потерь в кабеле
