52

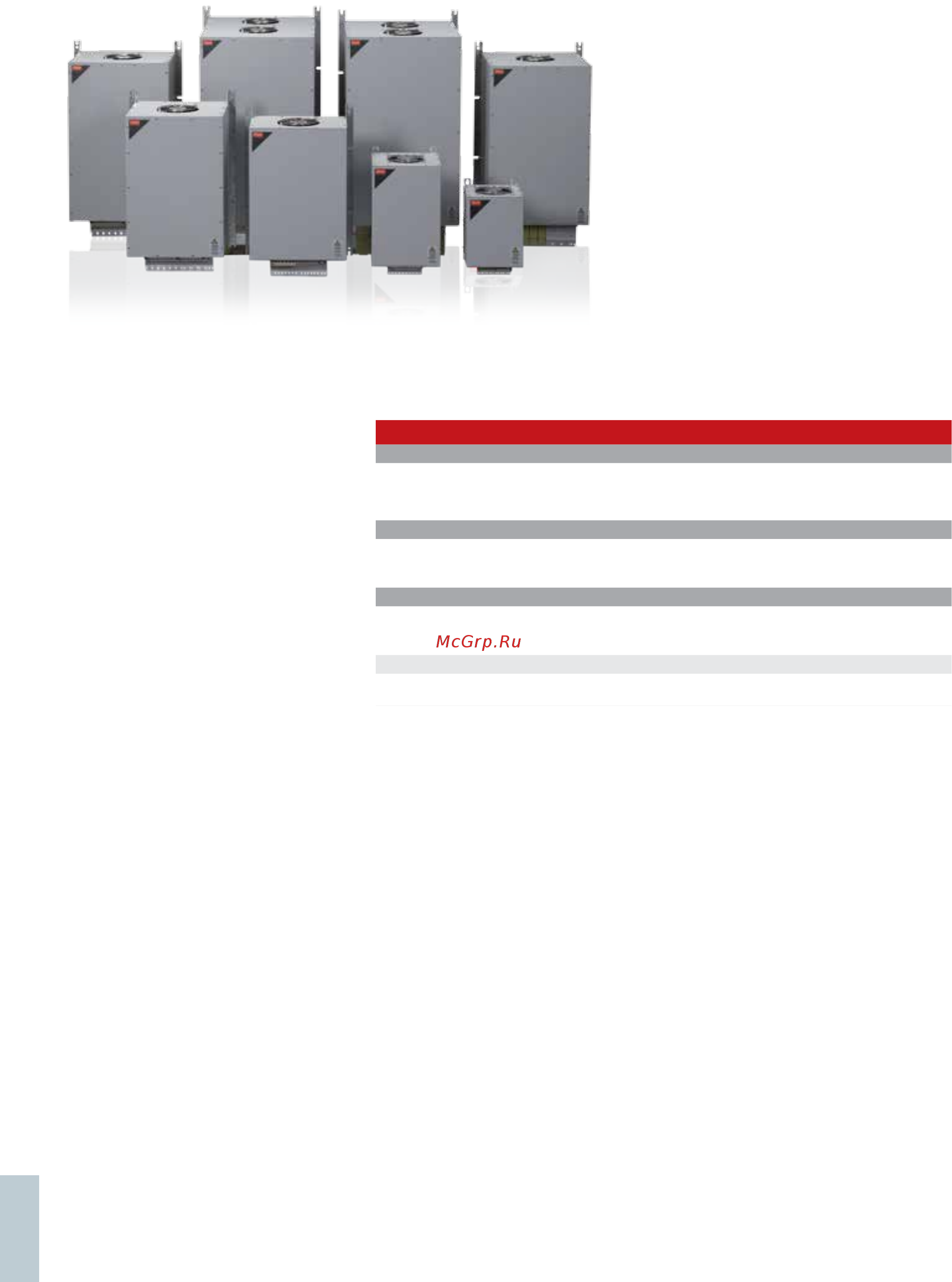

VLT® Advanced Harmonic Filter
Оптимизированные характеристики ослабления гармоник при использовании в сочетании с приводами
VLT® FC мощностью до 250 кВт.
Фильтры Advanced Harmonic Filter
компании Danfoss спроектированы
специально для работы в сочетании с
преобразователями частоты компании
Danfoss в целях обеспечения непрев-
зойденных эксплуатационных харак-
теристик и оптимизации конструкции
системы.
По сравнению с традиционными
фильтрами гармонических составляю-
щих данные фильтры имеют меньшую
площадь монтажной поверхности и
лучшие характеристики ослабления
гармоник.
Решение предлагается в двух вари-
антах исполнения: AHF 005 и AHF 010.
При подключении перед преобразова-
телем частоты VLT® компании Danfoss
гармонические искажения тока,
возвращаемые в электрическую сеть,
уменьшаются до величины суммарного
коэффициента гармоник тока 5 % и
10 % при полной нагрузке.
Благодаря своему КПД > 98 % пассив-
ные фильтры Advanced Harmonic Filter
представляют собой экономичные и
исключительно надежные решения
для ослабления гармоник, специально
предназначенные для систем мощно-
стью до 250 кВт.
В качестве автономных опций эти усо-
вершенствованные фильтры гармоник
характеризуются компактным корпу-
сом, для которого легко найти место на
имеющейся панели. Благодаря этому
данные фильтры хорошо подходят для
модернизации в условиях, когда допу-
стима лишь ограниченная регулировка
преобразователя частоты.
Напряжение сети
n 380 – 415 В переменного тока
(50 и 60 Гц)
n 440 – 480 В переменного тока (60 Гц)
n 600 В переменного тока (60 Гц)
n 500 - 690 В переменного тока (50 Гц)
Ток фильтра
n 10 А – 480 А (380 – 415 В, 50/60 Гц)
n 10 А – 436 А (440 – 480 В, 60 Гц)
n 15 A – 395 A (600 В, 60 Гц)
n 15 A – 395 A (500 - 690 В, 50 Гц)
n (Для систем большей мощности воз-
можно параллельное подключение
нескольких модулей)
Степень защиты корпуса
n IP 20/IP 00*
* Необходимо принудительное
охлаждение. В исполнении IP 00
нет вентиляторов, необходимый
воздушный поток должен быть
подведен к шкафу.
Особенности
Преимущества
Надежность Максимальное время безотказной работы
– Устройство проходит комплексные заводские
испытания
– Изделия основываются на проверенной и
испытанной концепции фильтров
– Низкая интенсивность отказов
Экономия энергии Снижение эксплуатационных расходов
– Высокий КПД
– Электрическое согласование с отдельными
приводами VLT® FC
– Низкие текущие расходы
Конструкция Компактный элегантный корпус
– Инновационная конструкция катушек
– Монтаж в ряд
– Оптимизация для монтажа на панелях
– Меньшая площадь монтажной поверхности
– Требуется меньше места на стене
– Удобство ввода в эксплуатацию – Низкие затраты на ввод в эксплуатацию
– Соответствие типоразмеров и цветов корпусов
– Фирменный внешний вид изделий компании
Danfoss
