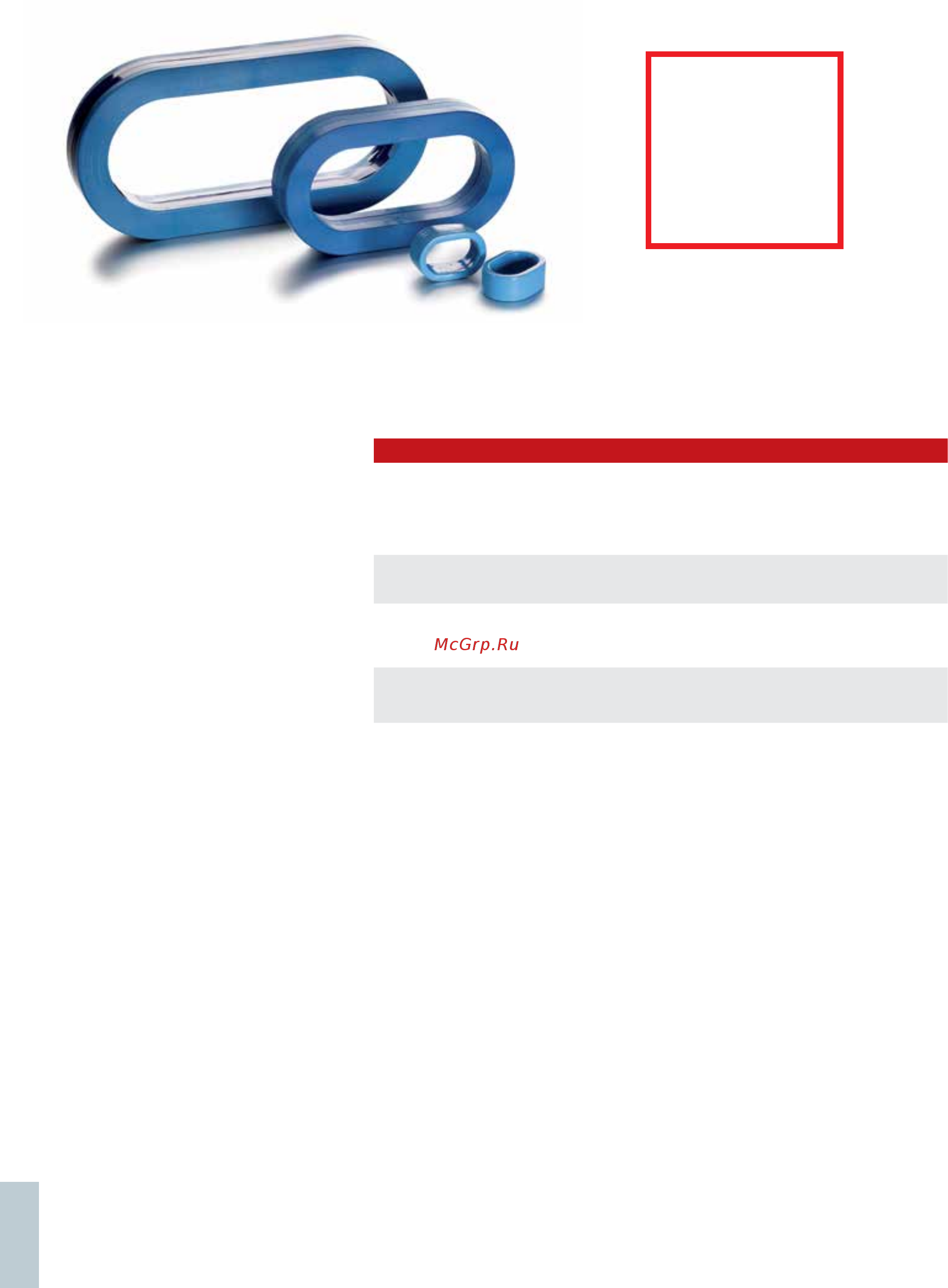

VLT® Фильтры синфазных помех MCC 105

Комплект колец для устранения высокочастотных синфазных помех обеспечивает ослабление электро-

магнитных помех и позволяет предотвратить повреждение подшипников вследствие электрического

разряда.

Фильтры VLT® Common Mode Filters

MCC 105 для устранения высокочастот-

ных синфазных помех (HF-CM) пред-

ставляют собой специальные нано-

кристаллические магнитные кольца,

фильтрующие характеристики которых

превосходят показатели обычных

ферритовых аналогов. Кольца работают

подобно катушке индуктивности для

синфазного сигнала (между фазой и

землей).

Опоясывая три фазы электродвигателя

(U, V, W), кольца уменьшают высокоча-

стотные синфазные токи. В результате

снижаются высокочастотные электро-

магнитные помехи от кабеля электрод-

вигателя. Однако данный комплект

колец не следует рассматривать как

единственную меру по устранению

помех. Даже в случае использования

колец следует соблюдать правила по

обеспечению электромагнитной

совместимости оборудования.

Защита электродвигателя от

подшипниковых токов

Наиболее важной функцией является

уменьшение высокочастотных токов,

которые связаны с электрическими

разрядами, порожденными протекаю-

щими в электродвигателе токами.

Такие разряды вносят свой вклад в

преждевременный износ подшипников

электродвигателя и их выход из строя.

Снижение или даже полное устранение

разрядов дает в результате сокращение

износа и увеличение срока службы

подшипников. Таким образом, снижа-

ются затраты на техническое обслужи-

вание и издержки вследствие простоев

оборудования.

Идеальный выбор для

модернизации

Проблемы с паразитными токами в

подшипниках чаще всего выявляются

после ввода оборудования в эксплуа-

тацию. Поэтому овальная форма колец

делает их идеальным выбором для

модернизации и установки в условиях

ограниченного пространства.

Всего 4 варианта исполнения колец

охватывают всю номенклатуру про-

дукции VLT®, что позволяет хранить

эти полезные технические средства в

комплекте инструмента для сервисного

обслуживания.

Гибкое решение

Кольца могут использоваться в сочета-

нии с другими выходными фильтрами.

Особенно это касается применения

комбинации с фильтрами dU/dt, ко-

торая позволяет получить недорогое

решение для защиты подшипников и

изоляции электродвигателя.

Номенклатура продукции

n Предлагаются кольца для всего

диапазона мощностей от 0,18 кВт

до 1,4 МВт.

n 4 типоразмера колец охватывают

весь диапазон мощностей VLT®.

Эффективный

комплект для

ослабления

– электромагнитных

помех

Особенности

Преимущества

– Нанокристаллический магнитный мате-

риал с высокими эксплуатационными

характеристиками

– Эффективное снижение электрических разрядов в

подшипниках электродвигателей

– Сокращение износа подшипников, затрат на техническое

обслуживание и издержек вследствие простоев оборудо-

вания

– Снижение высокочастотных электромагнитных помех от

кабеля электродвигателя

– Овальная форма

– Масштабируемое решение: возмож-

ность использования нескольких

колец при большой длине кабеля

– Удобство установки в условиях ограниченного простран-

ства, например в корпусе изделия VLT® или распредели-

тельной коробке электродвигателя

– Всего 4 типоразмера колец охватывают

весь диапазон мощностей VLT®

– Простота материально-технического обеспечения, быстрая

доставка и комплексная программа технического

обслуживания и ремонта

– Возможность добавления в комплект инструмента для

сервисного обслуживания

– Малые капиталовложения

– Экономичная альтернатива, например, синусоидальным

фильтрам, если единственная проблема, которую требуется

устранить, - это износ подшипников под действием

электрических разрядов
