40
0
10%
20%
30%
40%
50%
Time
60%
70%
80%
90%
100%
Speed
700%
600%
500%
300%
100%
400%
200%
10% 20% 30% 40% 50%
Rotor speed (% full speed)
60%70% 80%90% 100%
Curr
ent (% motor full load cur
rent)
Кратковременный ток и нарастание тока при
использовании импульсного пуска
Три профиля адаптивной управления ускорением
(AAC); для быстрого, постоянного и медленного
разгона
Время
Скорость
Скорость, в % от номинальной
Ток, в % от номинального

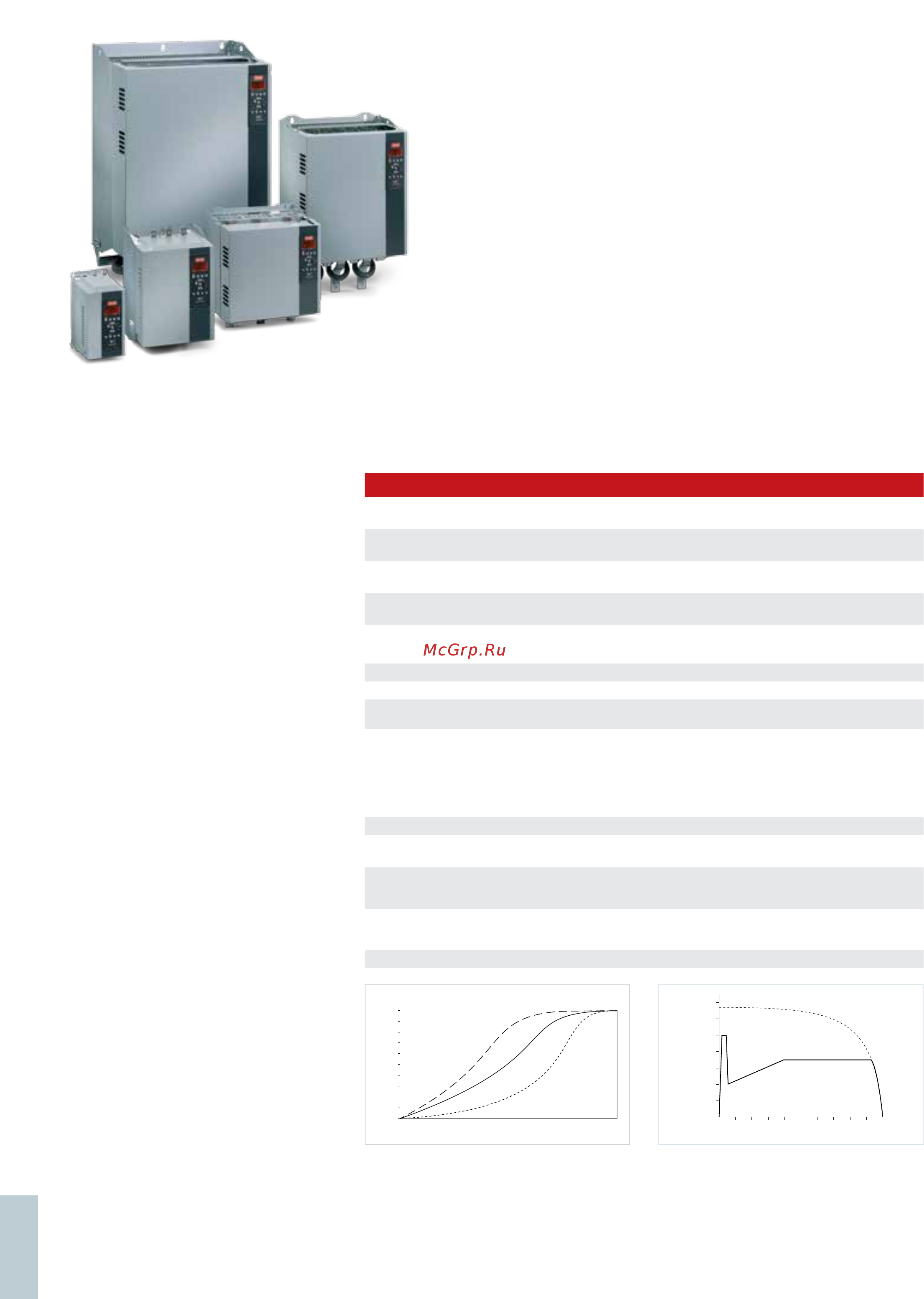

VLT® Устройство плавного пуска MCD 500
VLT® Soft Starter MCD 500 – это комплексное решение для пуска двигателей. Трансформаторы
тока измеряют ток двигателя и обеспечивают обратную связь для контролируемых профилей
изменения скорости двигателя.
Функция адаптивного регулирования
разгона (AAC) автоматически применяет
наилучший профиль пуска и останова
для конкретной области применения.
Адаптивное регулирование разгона
означает, что при каждом пуске и
останове устройство плавного пуска
сравнивает и подстраивает процесс к
выбранному профилю в соответствии с
областью применения.
Устройство VLT® Soft Starter MCD 500
имеет четырехстрочный графический
дисплей и логическую клавишную
панель, что облегчает программирова-
ние. Доступны расширенные возможно-
сти настройки с отображением рабо-
чего состояния.
Три системы меню (Быстрое меню,
Настройка применения и Главное меню)
обеспечивают оптимальный подход к
программированию.
Диапазон мощностей
21 – 1600 А, 7,5 – 850 кВт (1,2 МВт внутри
соединения по схеме треугольника)
Варианты исполнения для напряжения
200 – 690 В переменного тока
Особенности
Преимущества
Адаптивное регулирование разгона (AAC)
– Автоматическая адаптация к выбранному
профилю пуска и останова
Регулируемые шины для ввода кабелей сверху
и снизу (360-1600 А, 160-850 кВт)
– Экономия пространства, снижение затрат
на кабель и удобство модернизации
Равномерное распределение торможения
постоянным током по трем фазам
– Снижение затрат на монтаж и уменьшение
нагрузки на двигатель
«Внутренний треугольник» (6-проводное
подключение)
– Возможность выбора устройства плавного
пуска меньшего типоразмера
Меню журналов регистрации, 99 событий и журнал
отключений предоставляют информацию о событи-
ях, отключениях и рабочих характеристиках
– Удобство анализа применения
Автоматический сброс ошибок – Сокращение продолжительности простоев
Толчковый режим (работа на малой скорости) – Гибкость возможностей применения
Тепловая модель второго порядка
– Позволяет использовать весь потенциал
двигателей без повреждения от перегрузки
Внутренние контакторы байпаса
(21 – 215 А, 7,5 – 110 кВт)
– Экономия пространства и уменьшение объема
проводки по сравнению с применением внеш-
него байпаса
– Крайне малое рассеяние тепла во время рабо-
ты. Избавление от необходимости применения
дорогостоящих внешних вентиляторов,
проводки и контакторов байпаса
Часы для автоматического пуска/останова – Гибкость возможностей применения
Компактный размер - один из самых маленьких в
своем классе
– Экономия пространства в шкафах и при
применении других схем установки
4-строчный графический дисплей
– Оптимальный подход к программированию
и возможность настройки для просмотра
информации о рабочем состоянии
Несколько наборов настроек программирования
(Стандартное меню, Расширенное меню, Быстрая
настройка)
– Упрощение программирования при сохранении
максимальной гибкости
Поддержка нескольких языков интерфейса – Возможность эксплуатации во всем мире
