6.5.3 Клеммы управления
Элемент Описание
1 8-контактный разъем цифровых входов/выходов
2 Разъем шины RS-485 с 3 контактами.
3 6-контактный разъем для подключения
аналоговых
входов/выходов
4 Разъем USB
Таблица 6.38 Таблица пояснений к Рисунок
6.48, для FC 102
Элемент Описание
1 10-контактный разъем цифровых входов/выходов
2 Разъем шины RS-485 с 3 контактами.
3 6-контактный разъем для подключения
аналоговых
входов/выходов
4 Разъем USB
Таблица 6.39 Таблица пояснений к Рисунок
6.48, для FC 102
1
4
2
3
130BA012.12
61
68
69
39
42
50
53
54
55
12
13
18
19
27
29
32
33
20
37

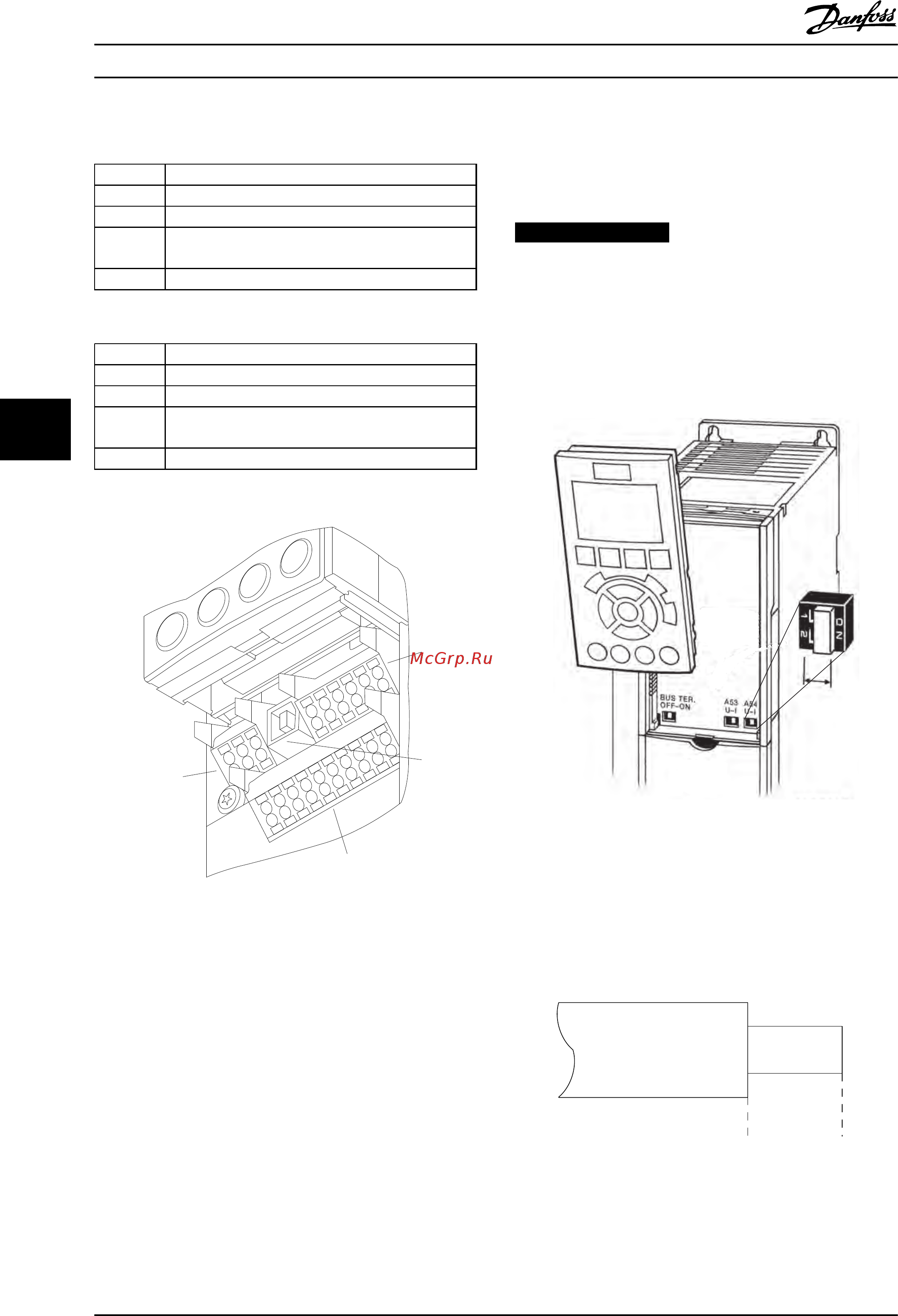

Рисунок 6.48 Клеммы управления (все типы корпусов)
6.5.4 Переключатели S201, S202 и S801
Переключатели S201 (A53) и S202 (A54) используются
для
выбора конфигурации сигналов — токового сигнала
(0–20 мА) или сигнала напряжения (от -10 до 10 В) — на
аналоговых входных клеммах 53 и 54.
Переключатель S801 (BUS TER.) можно использовать для
включения оконечной нагрузки для порта RS-485
(клеммы 68 и 69).
Настройка по умолчанию
S201
(A53) = OFF (Выкл.) (вход напряжения)
S202 (A54) = OFF (Выкл.) (вход напряжения)
S801 (оконечная нагрузка шины) = OFF (Выкл.)
УВЕДОМЛЕНИЕ
При изменении функции переключателя S201, S202
или
S801 будьте осторожны и не прикладывайте
большого усилия для переключения. При работе с
переключателями рекомендуется снять крепление
(опорную раму) LCP. Не допускается работа с
переключателями при наличии питания на
преобразователе частоты.
130BT310.11
Рисунок 6.49 Расположение переключателей S201, S202 и
S801
6.5.5 Электрический монтаж, Клеммы
управления
Для подключения провода к клемме
1.
Зачистите изоляцию на длину 9–10 мм.
130BA150.10
9 - 10 mm
(0.37 in)
Рисунок 6.50 Зачистите кабель
Электрический монтаж Руководство по проектированию
126 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
