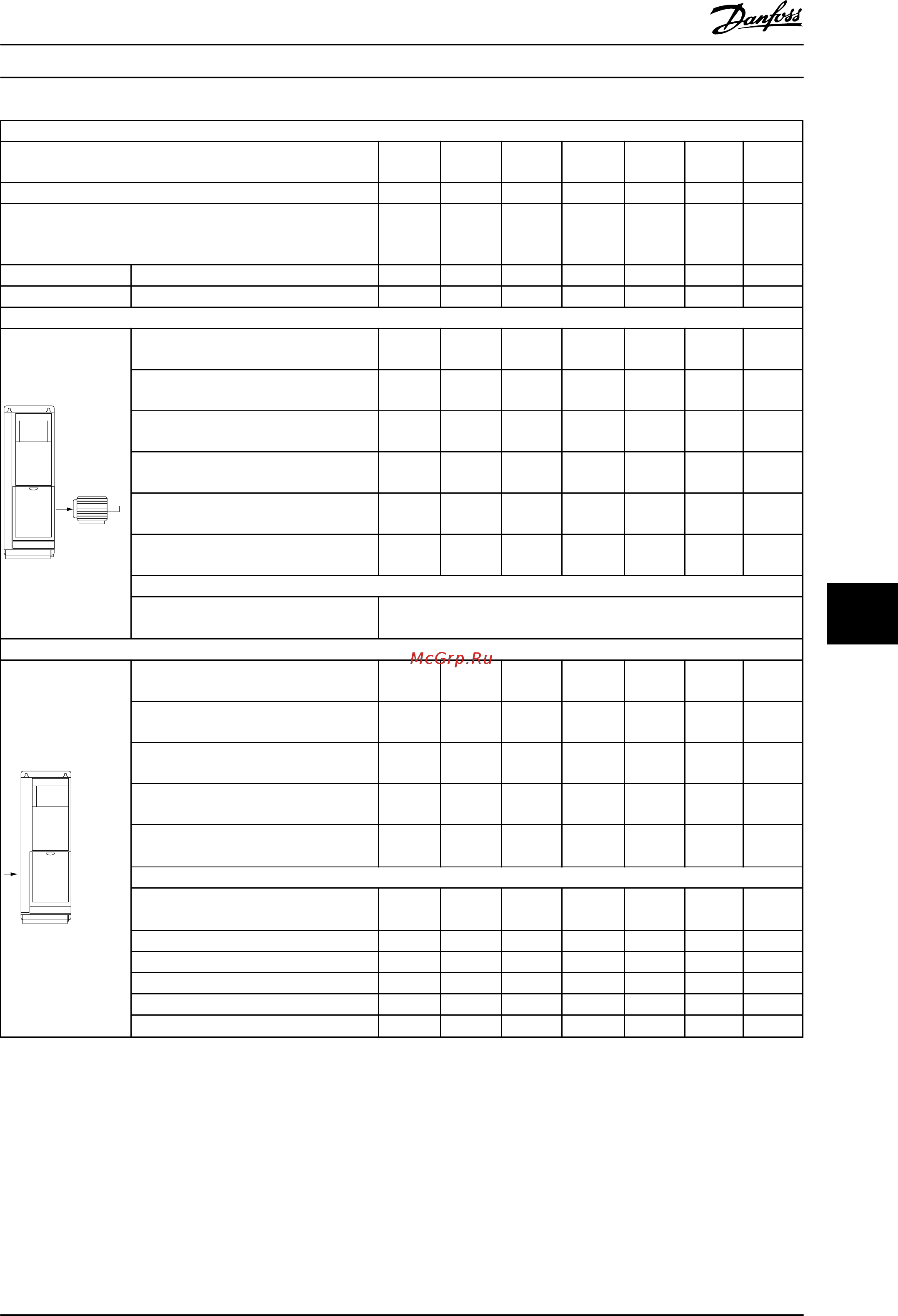

Питание от сети 3 x 380–480 В пер. тока — нормальная перегрузка (NO) 110 % в течение 1 минуты
Преобразователь частоты
Типичная
выходная мощность на валу [кВт]
P1K1
1.1
P1K5
1.5
P2K2
2.2
P3K0
3
P4K0
4
P5K5
5.5
P7K5
7.5
Типичная выходная мощность на валу [л. с.] при 460 В 1,5 2,0 2,9 4,0 5,0 7,5 10
IP20/шасси
(A2+A3
можно переоборудовать в IP21 с помощью комплекта
для переоборудования).
A2 A2 A2 A2 A2 A3 A3
IP55/NEMA 12 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A5 A5
IP66/NEMA 12 A4/A5 A4/A5 A4/A5 A4/A5 A4/A5 A5 A5
Выходной ток
130BA058.10
Непрерывный
(3
x 380–440 В) [A]
3 4,1 5,6 7,2 10 13 16
Прерывистый
(3
x 380–440 В) [A]
3,3 4,5 6,2 7,9 11 14,3 17,6
Непрерывный
(3
x 441–480 В) [A]
2,7 3,4 4,8 6,3 8,2 11 14,5
Прерывистый
(3
x 441–480 В) [A]
3,0 3,7 5,3 6,9 9,0 12,1 15,4
Непрерывная мощность
(400
В пер. тока) [кВА]
2,1 2,8 3,9 5,0 6,9 9,0 11,0
Непрерывная мощность
(460
В пер. тока) [кВА]
2,4 2,7 3,8 5,0 6,5 8,8 11,6
Макс. размер кабеля:
(сети, двигателя, тормоза)
[мм²/
AWG]
2)
4/10
Макс. входной ток
130BA057.10
Непрерывный
(3
x 380–440 В) [A]
2,7 3,7 5,0 6,5 9,0 11,7 14,4
Прерывистый
(3
x 380–440 В) [A]
3,0 4,1 5,5 7,2 9,9 12,9 15,8
Непрерывный
(3
x 441–480 В) [A]
2,7 3,1 4,3 5,7 7,4 9,9 13,0
Прерывистый
(3
x 441–480 В) [A]
3,0 3,4 4,7 6,3 8,1 10,9 14,3
Макс. ток входных предохранителей
1)
[A]
10 10 20 20 20 32 32
Условия эксплуатации
Оценочные потери мощности
при
номинальной макс. нагрузке [Вт]
4)
58 62 88 116 124 187 255
Масса, корпус IP20 [кг] 4,8 4,9 4,9 4,9 4,9 6,6 6,6
Масса, корпус IP21 [кг]
Масса, корпус IP55 [кг] 9.7/13.5 9.7/13.5 9.7/13.5 9.7/13.5 9.7/13.5 14,2 14,2
Масса, корпус IP66 [кг] 9.7/13.5 9.7/13.5 9.7/13.5 9.7/13.5 9.7/13.5 14,2 14,2
КПД
3)
0,96 0,97 0,97 0,97 0,97 0,97 0,97
Таблица 9.3 Питание от сети 3 x 380–480 В пер. тока
Общие технические требовани... Руководство по проектированию
MG11BC50 Danfoss A/S © Вер. 06/2014 Все права защищены. 173
