Danfoss VLT HVAC Drive FC-102P75KT4 [24/220] Уведомление
![Danfoss VLT HVAC Drive FC-102P75KT4 [24/220] Уведомление](/views2/1559651/page24/bg18.png)
130BA967.11
121110987654321
37203332292719181312
DI DI
SIL 2
Safe Stop
Digital Input
e.g. Par 5-15
PTC
Sensor
X44/
Par. 5-19
Terminal 37 Safe Stop
Safety Device
Safe Input
Safe Output
Safe AND Input
Manual Restart
PTC Thermistor Card
MCB112
Non- Hazardous AreaHazardous
Area

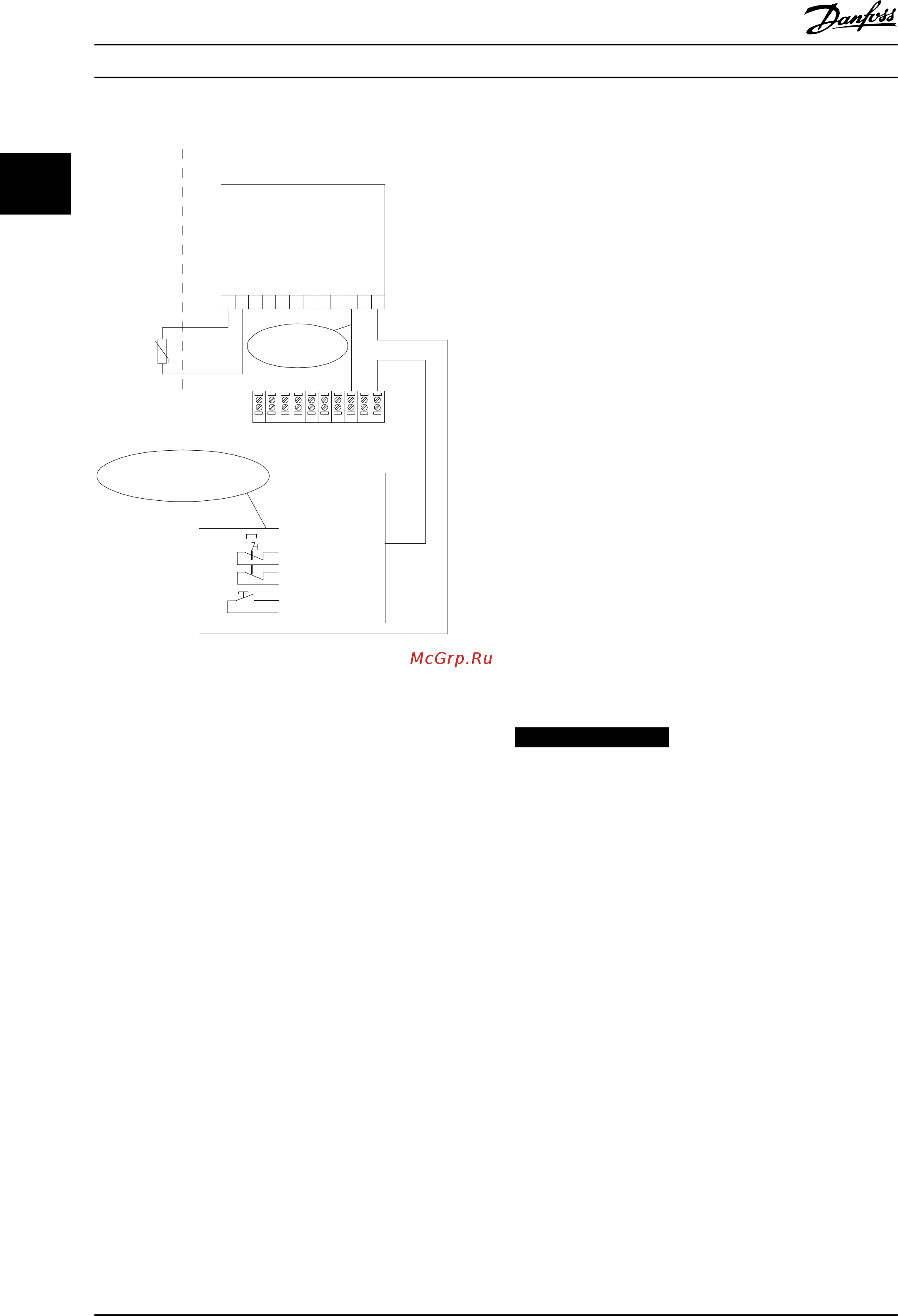

Рисунок 2.7 Иллюстрация важных особенностей установки
комбинации
безопасного отключения крутящего момента и
системы, в которой используется MCB 112. На схеме
представлен вход перезапуска для внешнего устройства
защиты. Это означает, что в данной установке нужно
установить для параметра 5-19 Клемма 37, безопасный
останов значение [7] PTC 1 & Relay W или [8] PTC 1 и реле
A/W. Подробнее см. Инструкции по эксплуатации MCB 112.
Настройки параметров для внешнего устройства
безопасности
в сочетании с MCB112
При подключенном устройстве MCB 112 становятся
доступными дополнительные значения ([4] Ав. сигн. PTC
1 — [9] PTC 1 и Relay W/A) для параметра 5-19 Клемма 37,
безопасный останов. Значения [1] Авар.сигн.безоп.ост и
[3] Пред.о безоп.ост. все еще доступны, но не должны
использоваться, так как предназначены для установок
без MCB 112 и каких-либо внешних устройств
безопасности. Если в по ошибке выбрано значение [1]
Авар.сигн.безоп.ост или [3] Пред.о безоп.ост. и
происходит срабатывание MCB 112, преобразователь
частоты отреагирует подачей аварийного сигнала
«Опасный отказ [A72]» и остановит преобразователь
частоты выбегом без возможности автоматического
перезапуска. Значения [4] Ав. сигн. PTC 1 и [5] PTC 1
Warning (Предупреждение PTC 1) нельзя выбирать, когда
используется внешнее устройство безопасности. Эти
значения выбираются только когда MCB 112 использует
функцию безопасного отключения крутящего момента.
При ошибочном выборе [4] Ав. сигн. PTC 1 или [5] PTC 1
Warning (Предупреждение PTC 1), если внешнее защитное
устройство активирует безопасное отключение
крутящего момента, преобразователь частоты выдает
аварийный сигнал «Опасный отказ [A72]» и безопасным
образом переводит преобразователь частоты в режим
выбега, не включая автоматический перезапуск.
Для сочетания внешнего устройства безопасности и
MCB 112 требуется выбрать значения [6] PTC 1 & Relay A
(PTC 1 и реле A) и [9] PTC 1 и реле W/A.
УВЕДОМЛЕНИЕ
Обратите внимание, что если внешнее устройство
безопасности
снова деактивировано, значения [7] PTC
1 & Relay W (PTC 1 и реле W) или [8] PTC 1 и реле A/W
становятся доступными для автоматического
перезапуска.
Это допускается только в следующих ситуациях:
•
Предотвращение
непредусмотренного пуска
реализуется другими частями установки с
безопасным отключением крутящего момента.
•
Имеется возможность обеспечить физически
отсутствие людей в опасной зоне в случаях,
когда безопасное отключение крутящего
момента не активировано. В частности,
необходимо соблюдать требования параграфа
5.3.2.5 стандарта ISO 12100-2 2003.
Подробнее см. Инструкции по эксплуатации MCB 112.
Введение в VLT
®
HVAC Drive
Руководство по проектированию
22 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
