6.5.8 Выход реле
Реле 1
•
Клемма
01: общая
•
Клемма 02: нормально разомкнутый контакт,
240 пер. тока
•
Клемма 03: нормально замкнутый контакт, 240
В пер. тока
Реле 2 (не FC 301)
•
Клемма 04: общая
•
Клемма 05: нормально разомкнутый контакт,
400 В пер. тока
•
Клемма 06: нормально замкнутый контакт, 240
В пер. тока
Реле 1 и 2 программируются в 5-40 Реле функций,
5-41 Задержка включения, реле и 5-42 Задержка
выключения, реле.
Дополнительные выходы реле — путем использования
дополнительного модуля реле MCB 105.
relay1
relay2
03
02
240Vac, 2A
240Vac, 2A
400Vac, 2A
01
06
05
04
130BA047.10

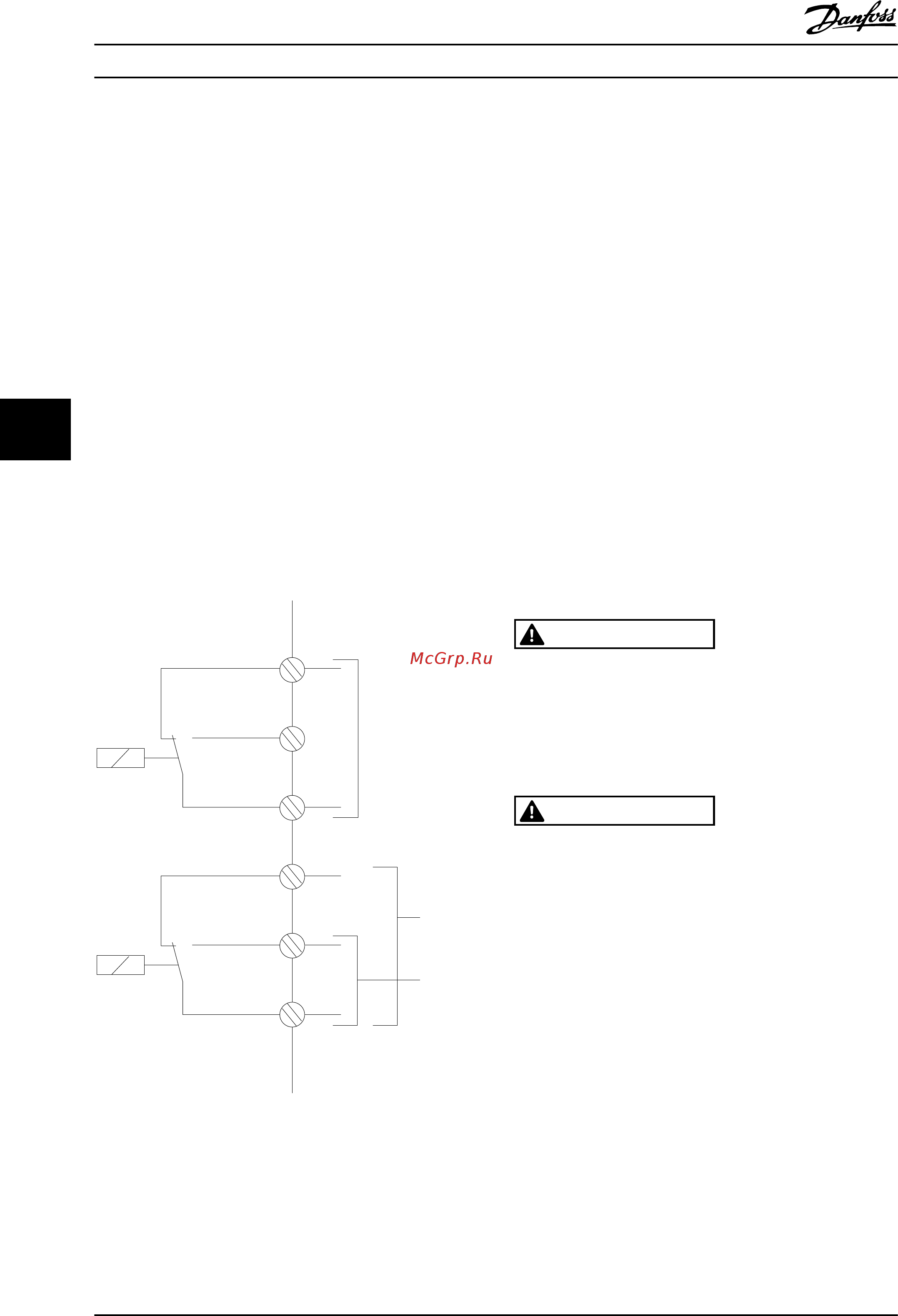

Рисунок 6.59 Выходы реле 1 и 2
6.6 Дополнительные соединения
6.6.1 Подключение шины постоянного
тока
Клемма шины постоянного тока используется для
резервного
питания постоянным током, когда
промежуточная схема питается от внешнего источника
питания. Для него используются клеммы 88 и 89.
За дополнительной информацией обращайтесь в
Danfoss.
6.6.2 Разделение нагрузки
Используйте клеммы 88 и 89 для разделения нагрузки.
Соединительный
кабель должен быть экранированным,
и его длина от преобразователя частоты до шины
постоянного тока должна быть не более 25 метров.
Разделение нагрузки позволяет соединять
промежуточные цепи постоянного тока нескольких
преобразователей частоты.
ВНИМАНИЕ!
Имейте в виду, что на клеммах могут возникать
напряжения
до 1099 В постоянного тока.
Разделение нагрузки требует дополнительного
оборудования и рассмотрения вопросов
безопасности. Для получения подробной информации
см. инструкции по разделению нагрузки.
ВНИМАНИЕ!
Имейте в виду, что разъединитель сети может не
изолировать
преобразователь частоты из-за
подключения цепи постоянного тока.
6.6.3 Монтаж тормозного кабеля
Соединительный кабель к тормозному резистору
должен
быть экранированным, и его длина от
преобразователя частоты до шины постоянного тока
должна быть не более 25 метров.
1. Присоедините экран с помощью кабельных
зажимов к проводящей задней плате
преобразователя частоты и к металлическому
шкафу тормозного резистора.
2. Сечение тормозного кабеля должно
соответствовать тормозному моменту.
Клеммы 81 и 82 являются клеммами тормозного
резистора.
Электрический монтаж Руководство по проектированию
130 Danfoss A/S © Вер. 06/2014 Все права защищены. MG11BC50
