Макропрограмма управления насосами и вентиляторами vacon • 125
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
7
Блок перемычек X3:
Заземление CMA и CMB
CMB подсоединен к GND
CMA подсоединен к GND
CMB изолирован от GND
CMA изолирован от GND
CMB и CMA
соединены вместе,
изолированы от GND
= Заводская установка
7.2. Управляющие входа/выхода
OPT-A1
Клемма Сигнал Описание
1 +10V
ref
Опорное напряжение Питание потенциометра и т. п.
2 AI1+ Аналоговый вход,
диапазон напряжения
0—10 В пост. тока
Потенциальный входзадание
частоты
3 AI1- «Земля» входа/выхода Заземление для опорного значения и
управления
4 AI2+
5 AI2-
Аналоговый вход,
диапазон тока 0—20 мА
Токовый входзадание частоты
6 +24V Источник вспомогат.
напряжения
Напряжение для переключателей
и т. д., макс. 0,1 A
7 GND «Земля» входа/выхода Заземление для опорного значения и
управления
8 DIN1 Пуск/Останов; Пост
управления A (ПИД-
регулятор) (программ.)
Контакт закрыт = Пуск
9 DIN2 Блокировка 1
(программируемая)
Контакт закрыт = Блокировка включ.
Контакт открыт = Блокировка откл.
10 DIN3 Блокировка 2
(программируемая)
Контакт закрыт = Блокировка включ.
Контакт открыт = Блокировка откл.
11 CMA Общий для DIN1—DIN3 Подключается к «земле» или +24 В
12 +24V Источник вспомогат.
напряжения
Напряжение для переключателей
(см. 6)
13 GND «Земля» входа/выхода Заземление для опорного значения и
управления
14 DIN4 Пуск/Останов; Пост
управления B (прямое
задание частоты)
(программируемое)
Контакт закрыт = Пуск вперед
15 DIN5 Выбор шаговой скорости
(программируемый)
Контакт закрыт = Шаговая скорость
включена
16 DIN6 Выбор поста управления
A/B (программируемый)
Контакт открыт = Пост A активный
Контакт закрыт = Пост B активный
17 CMB Общий для DIN4—DIN6 Подключается к «земле» или +24 В
18 AO1+
19 AO1-
(GND)
Выходная частота
Аналоговый выход
Программируемый, см. Главы 7.5.4.3,
7.5.4.4 и 7.5.4.5
Диапазон 0—20 мА/R
L
, макс. 500 Ом
20 DO1 Дискретный выход
FAULT (ОТКАЗ)
Программируемый.
Открытый коллектор, I 50 мA,
U 48 В пост. тока
OPT-A2
21 RO1
22 RO1
23 RO1
Релейный выход 1
Вспомогательный/
Автозамена 1
Программируемый; см. Главу 7.5.4
24 RO2
25 RO2
26 RO2
Релейный выход 2
Вспомогательный/
Автозамена 2
Программируемый; см. Главу 7.5.4

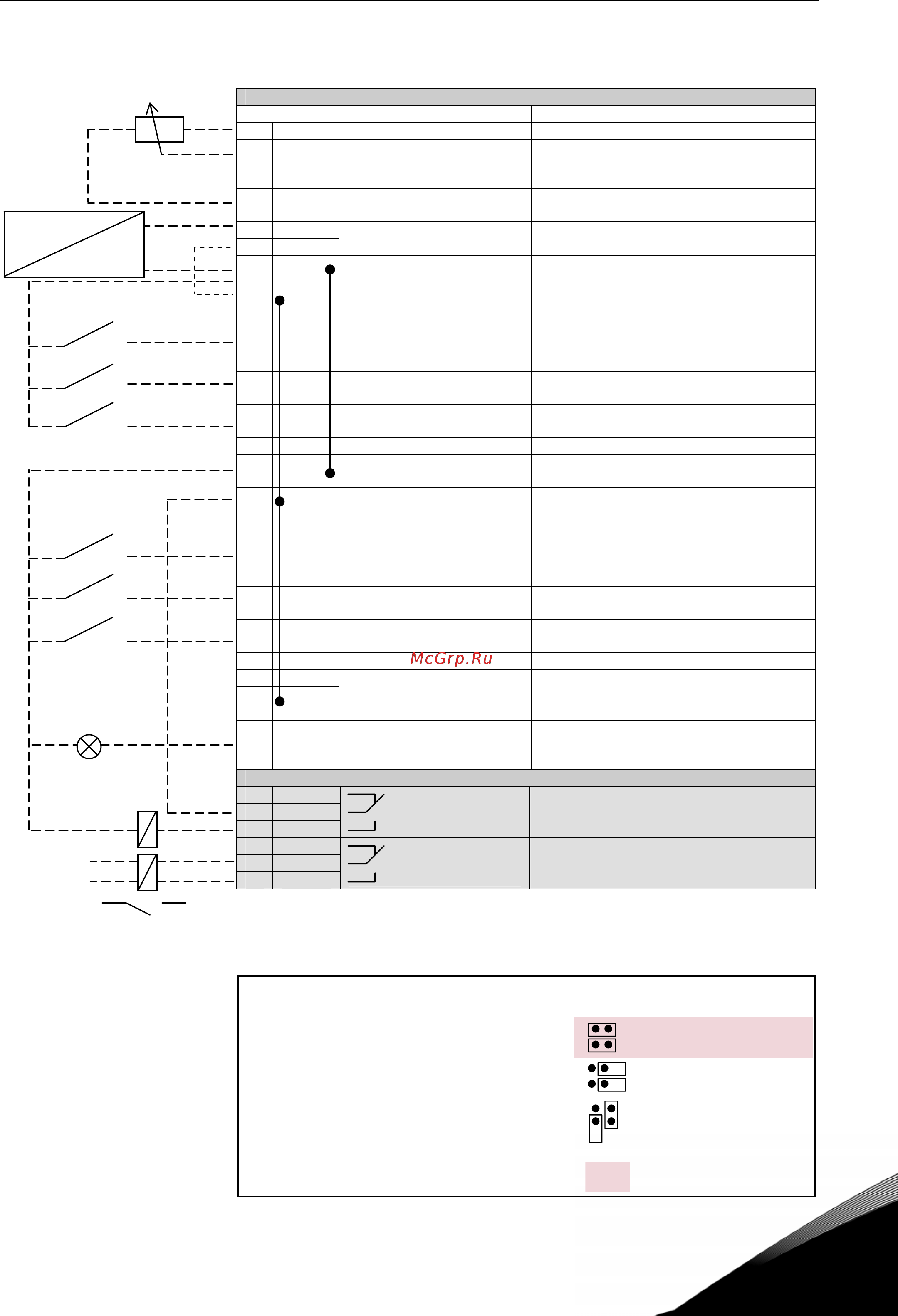

Таблица 7-1. Конфигурация входа/выхода, заданная по умолчанию для
Макропрограммы управления насосами и вентиляторами,
и пример соединений (с 2-проводным датчиком обратной
связи)
Примечание. Положения перемычек
на платах входа/выхода см. далее.
Для дополнительной информации
см. Руководство пользователя.
Потенциометр для задания
опорного значения,
1 … 10 кОм
Двухпроводной
датчик обратной
связи
Фактическое
значение I
(0)4 … 20 мА
-
+
ОТКАЗ
220 В
перем. тока
