244 • vacon Приложение
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
9
Также возможно применение двух пределов частоты. В этом случае значение параметров
ID315 и ID346 должно быть равно 3.
Выключение торможения: Чтобы выключить тормоз, нужно выполнить три условия:
1) двигатель должен быть запущен (RUN), 2) момент должен быть выше установленного
предела (если используется) и 3) выходная частота должна быть выше установленного
предела (если используется).
Включение торможения: Команда остановки включает отсчет задержки торможения и
тормоз срабатывает, когда выходная частота падает ниже установленного предела
(пар. ID315 или ID346). В качестве меры предосторожности тормоз срабатывает в
последнюю очередь, когда исчерпано время задержки.
Примечание. Отказ или включение режима остановки приводят к срабатыванию тормоза
немедленно, без задержки.
(Рис. 9-2.)
Настоятельно рекомендуется устанавливать задержку торможения больше, чем
время управляемого изменения скорости во избежание повреждения тормоза.

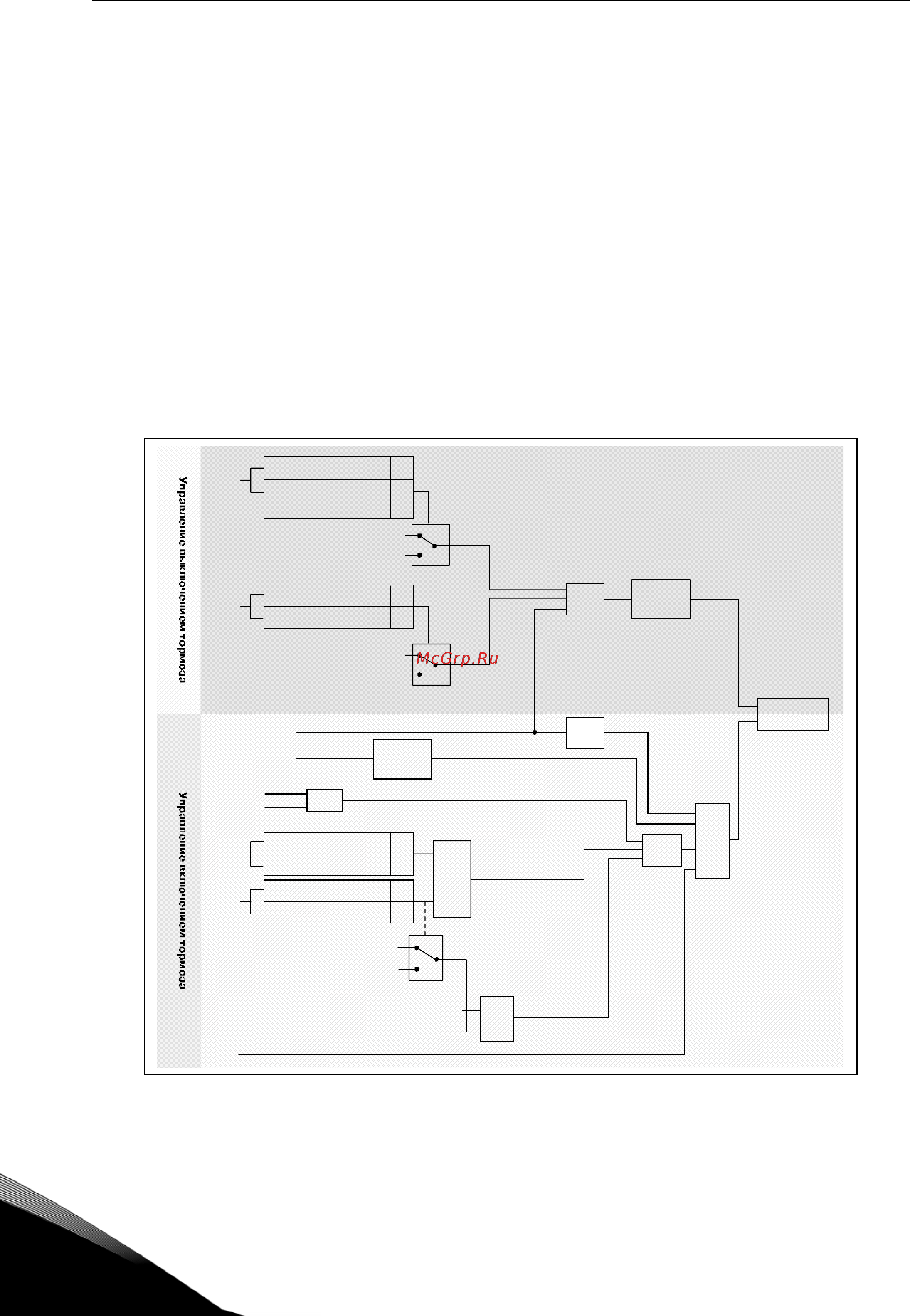

Рисунок 9-2. Логика управления тормозом
При использовании функции Ведущее/Ведомое устройство привод Ведомого устройства
размыкает тормоз в тот момент, когда это делает Ведущее устройство, даже если условия
Ведомого устройства для размыкания тормоза не выполнены.
ID346
0$2
3
4
0$2
3$4
0$2
3
ID316
ID347
0$3
4
≤
NX 1 2k1 14. f h8
3
4
ID348
0$2
3
ID346
0$3
4
Управление выключением
тормоза, 2 предела
Управление тормозом
ВКЛ./ВЫКЛ.,1 предел
Нет управления
выключением тормоза
И
Рабочее состояние
Нет запроса на пуск
СЧЕТЧИК
ЗАДЕРЖКИ
ВЫКЛ.
СЧЕТЧИК
ЗАДЕРЖКИ
ВКЛ.
И
ИЛИ
Тормоз ВЫ КЛ.
Тормоз ВКЛ.
ИСТИНА
Выходная частота ≥ ID347
ИСТИНА
Момент двигателя ≥ ID349
ИЛИ
Выходная частота
Отказ
НЕ
Реверсия
Нет запроса
на пуск
ИЛ И
Нет управления
выключением тормоза
Управление выключением
тормоза, предел момента
ID315
0$2
3
Нет управления
включением тормоза
Управление включением
тормоза, 2 предела
Нет управления
включением тормоза
Управление тормозом
ВКЛ./ВЫКЛ.,1 предел
