154 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
108 U/f ration selection 234567 (2.6.3)
Линейное:
0
Напряжение двигателя линейно меняется с частотой в области
постоянного потока от 0 Гц до точки ослабления поля, когда на
двигатель подается номинальное напряжение. Линейное
отношение U/f возможно использовать для применений с
постоянным моментом. Это значение задано по умолчанию
и должно использоваться, когда нет особой
необходимости для его изменения.
Квадратичное:
1
Напряжение двигателя изменяется в соответствии с
квадратичной кривой с частотой от 0 Гц до точки ослабления
поля, где на двигатель подается номинальное напряжение.
Двигатель работает с меньшим магнитным полем ниже точки
ослабления поля, производя меньший момент и меньшие
электромагнитные помехи. Квадратичный U/f-коэффициент
можно использовать для применений, в которых требующийся
для данной
нагрузки момент пропорционален квадрату
скорости вращения (например, в центробежных вентиляторах
и насосах).

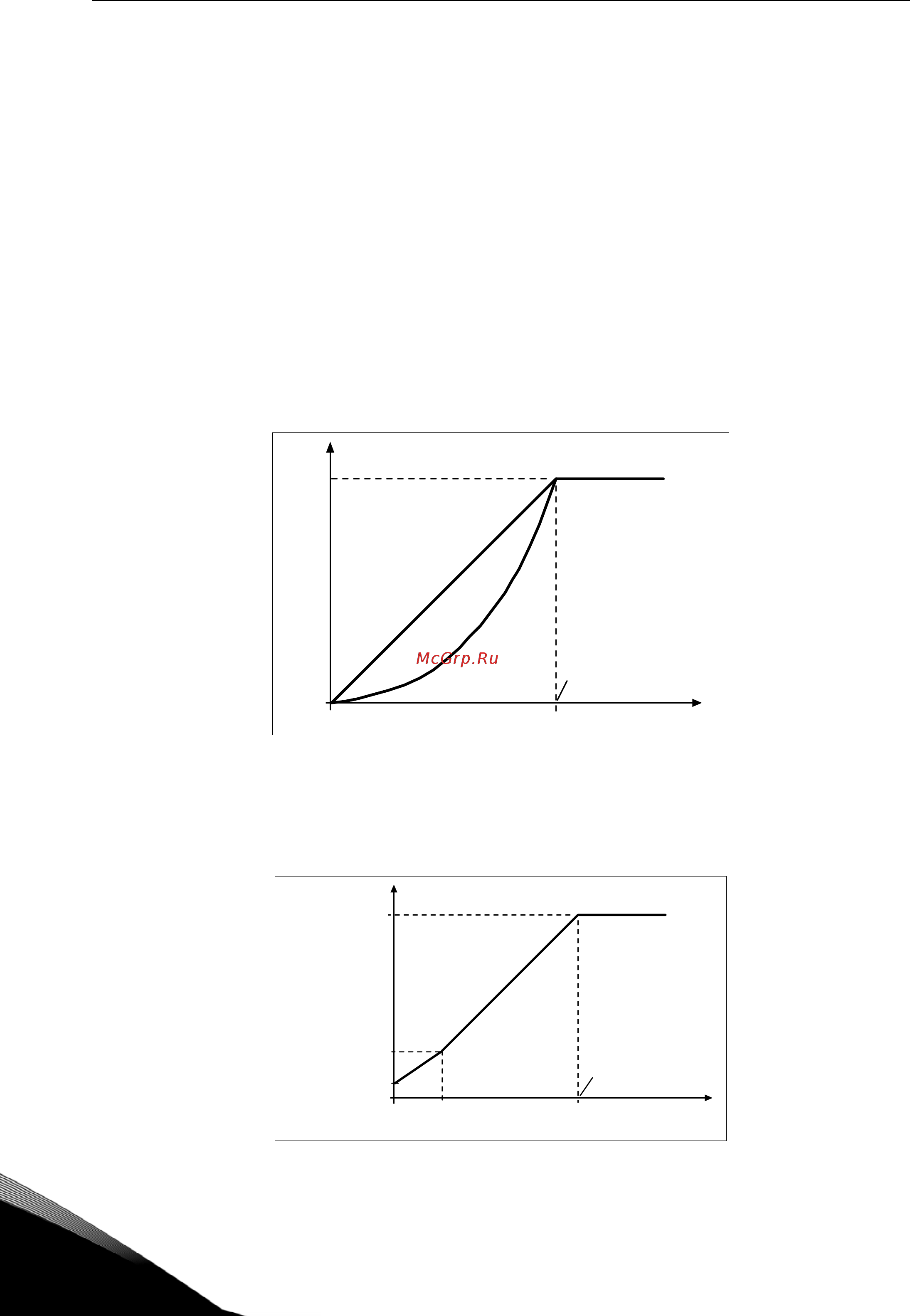

Рисунок 8-1. Линейное и квадратичное изменение напряжения двигателя
Программируемая кривая U/f:
2 Программируемая кривая U/f может определяться по трем
различным точкам. Она применяется в тех случаях, когда
другие настройки не удовлетворяют потребностям применения.
Рисунок 8-2. Программируемая кривая U/f
U
n
ID 603
U, В
f, Гц
NX12K07
По умолчанию:
Номинальное напряжение
двигателя
Линейное
Квадратичное
Точка осл абления
поля
По умолчанию:
Номинальная
частота двигателя
U
n
ID603
ID 602
U, В
f, Гц
NX12K08
ID 604
(По умолч. 5 Гц)
ID605
(По умолч. 10%)
ID606
(По ум олч. 1,3% )
По умолчанию:
Номинальное напряжение
двигателя
То ч к а о сл аб л е н и я
пол я
По умолчанию:
Номинальная
частота двигателя
