Описание параметров vacon • 159
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
Данные:
Пар. 2.1.12, P = 0%
Пар. 2.1.13, I-время = 1,00 с
Пар. 2.1.14, D-время = 0,00 с Мин. частота = 0 Гц
Значение ошибки (заданная точказначение
процесса) = 10,00%
Макс. частота = 50 Гц
В этом примере ПИД-регулятор работает практически только как И-регулятор.
Согласно пар. 2.1.13 (I-время) ПИД-выход увеличивается на 5 Гц (10% разности
между максимальной и минимальной частотами) каждую секунду, пока значение
ошибки
не достигнет 0.

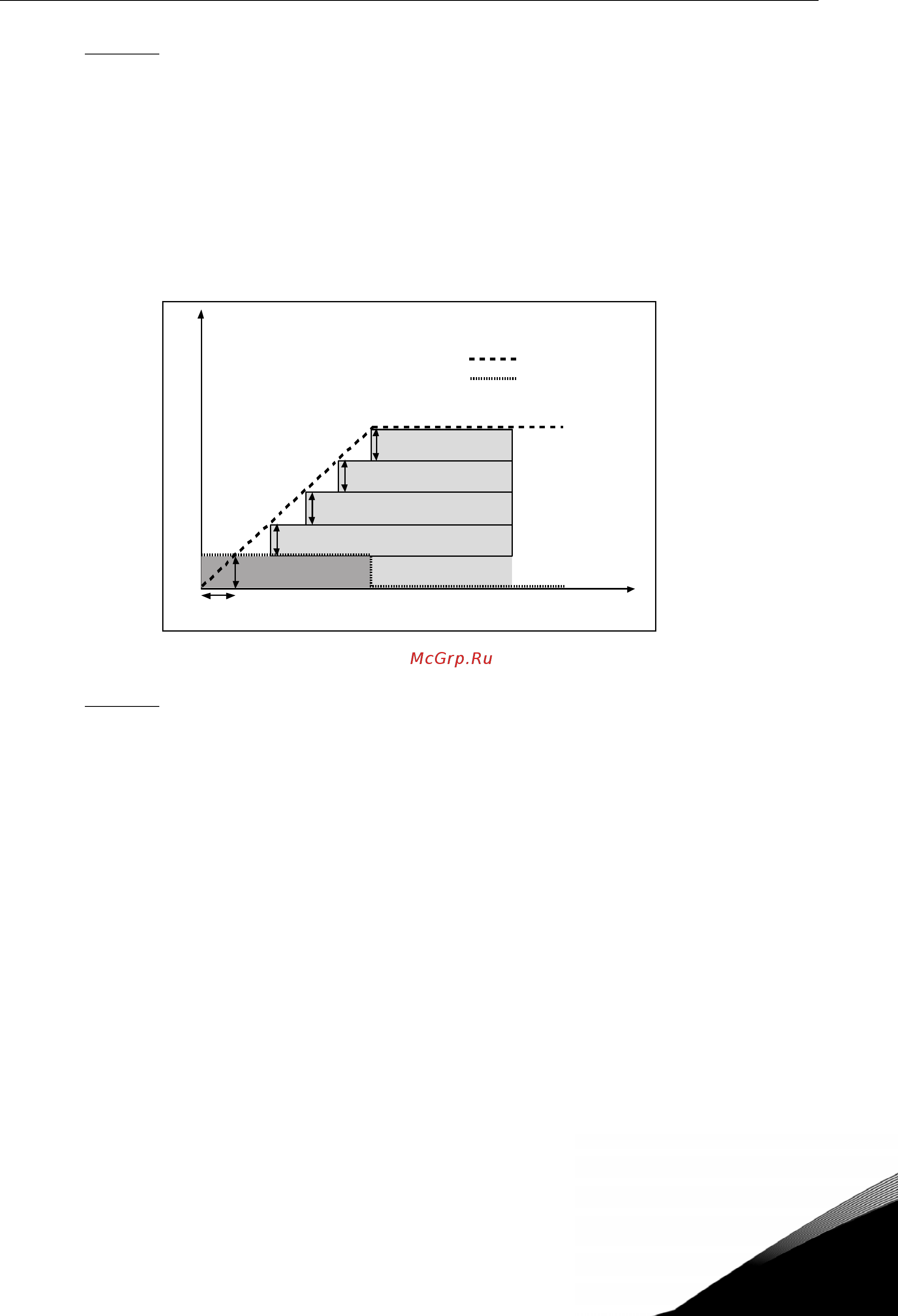

Рисунок 8-3. Работа ПИД-регулятора как И-регулятора
Пример 2
Данные:
Пар. 2.1.12, P = 100%
Пар. 2.1.13, I-время = 1,00 с
Пар. 2.1.14, D-время = 1,00 с Мин. частота = 0 Гц
Значение ошибки (заданная точказначение
процесса) = ±10%
Макс. частота = 50 Гц
При подаче питания система обнаруживает разность между заданием и
фактическим значением процесса и начинает увеличивать, либо уменьшать (если
значение ошибки отрицательное) выход ПИД-регулятора согласно I-времени.
Когда разность между
заданием и значением процесса сократится до 0, выход
уменьшится на величину, соответствующую значению параметра 2.1.13.
Если значение ошибки отрицательное, преобразователь частоты соответственно
уменьшает выходное значение (рис. 8-4).
Гц
1 c
10%
10%
10%
10%
NX12k70
t
Ошибка = 10%
I+Часть = 5 Гц/с
I+Часть = 5 Гц/с
I+Часть = 5 Гц/с
I+Часть = 5 Гц/с
I+Часть = 5 Гц/с
Вы ход ПИД
Значение ошибки
