184 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
363 Start/Stop logic selection, place B 3 (2.2.15)
Параметр определяет логику команд Пуск/Останов, при управлении с Поста В.
0 DIN4: Закрытый контакт = Пуск вперед
DIN5: Закрытый контакт = Пуск назад

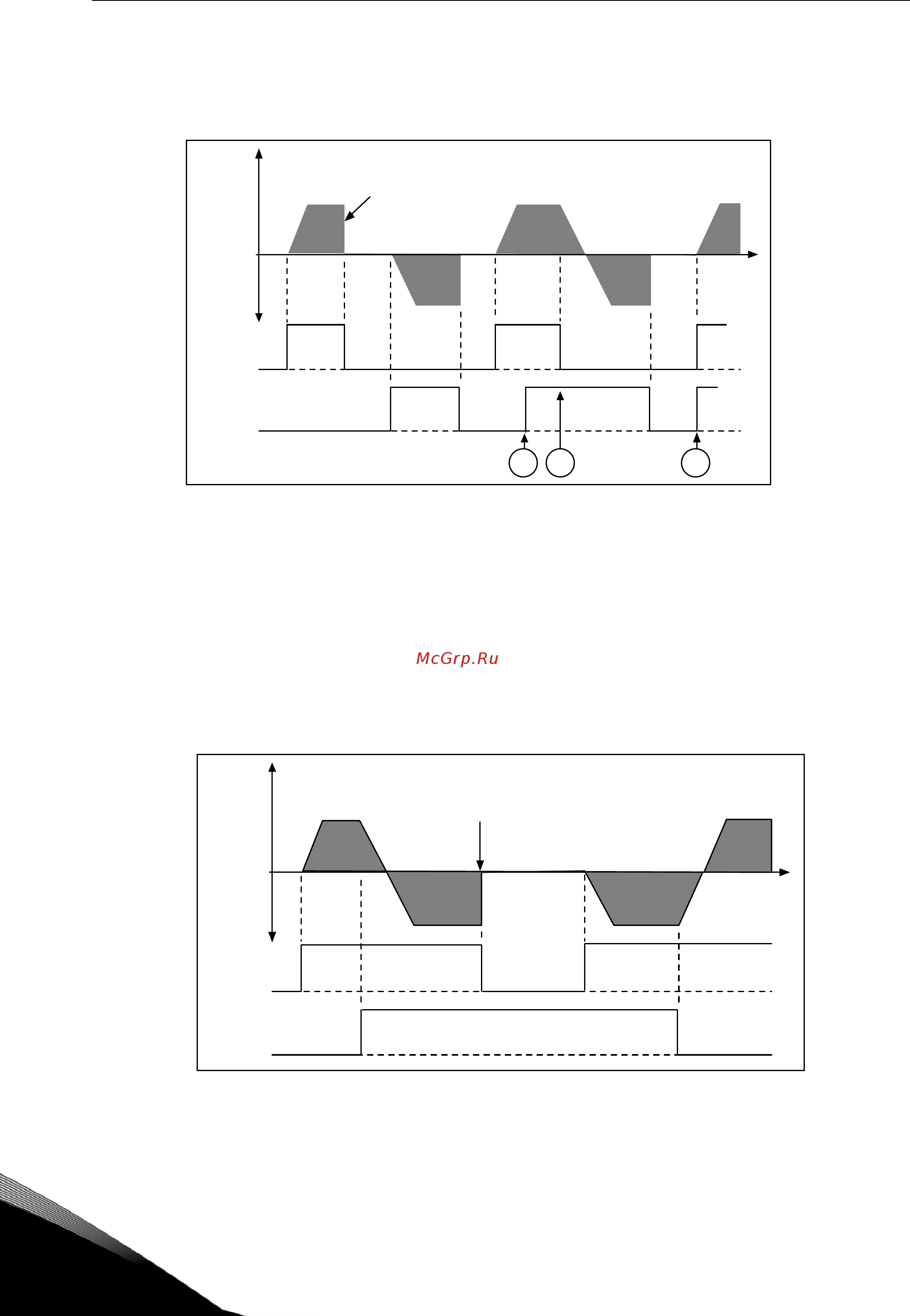

Рисунок 8-30. Пуск вперед/Пуск назад
c Первоначально выбранное направление имеет приоритет.
d При размыкании контакта DIN4 направление вращения изменяется.
e Если сигналы пуска вперед (DIN4) и пуска назад (DIN5) подаются
одновременно, приоритет имеет сигнал пуска вперед (DIN4).
1 DIN4: Закрытый контакт = Пуск Открытый контакт = Останов
DIN5: Закрытый контакт = Реверс Открытый контакт = Вперед
(рис. 8-31)
Рисунок 8-31. Пуск, Останов, Реверс
2 DIN4: Закрытый контакт = Пуск Открытый контакт = Останов
DIN5: Закрытый контакт = Пуск разрешен Открытый контакт = Пуск
запрещен и остановка привода,
если привод в работе
1 2 3
t
NX12K09
Выходная
частота
Функция Останова
(ID506) = По инерции
ВПЕРЕД
РЕВЕРС
DIN4
DIN5
t
NX12K10
DIN4
DIN5
Выходная
частота
Функция Останова
(ID506) = По инерции
ВПЕРЕД
РЕВЕРС
