192 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
0
NX 1 2K6 0
Свободный
аналоговый
вход
Диа пазон сигнала
Предел момента
100%
Пар. ID349
402 Reducing of torque supervision limit 6 (2.2.6.4)
См. пар. ID399.
Установленное контрольное
значение предела момента можно
снизить, установив сигнал
свободного аналогового входа в
пределах от 0 до установленного
контрольного значения предела,
ID349 (рис. 8-39).

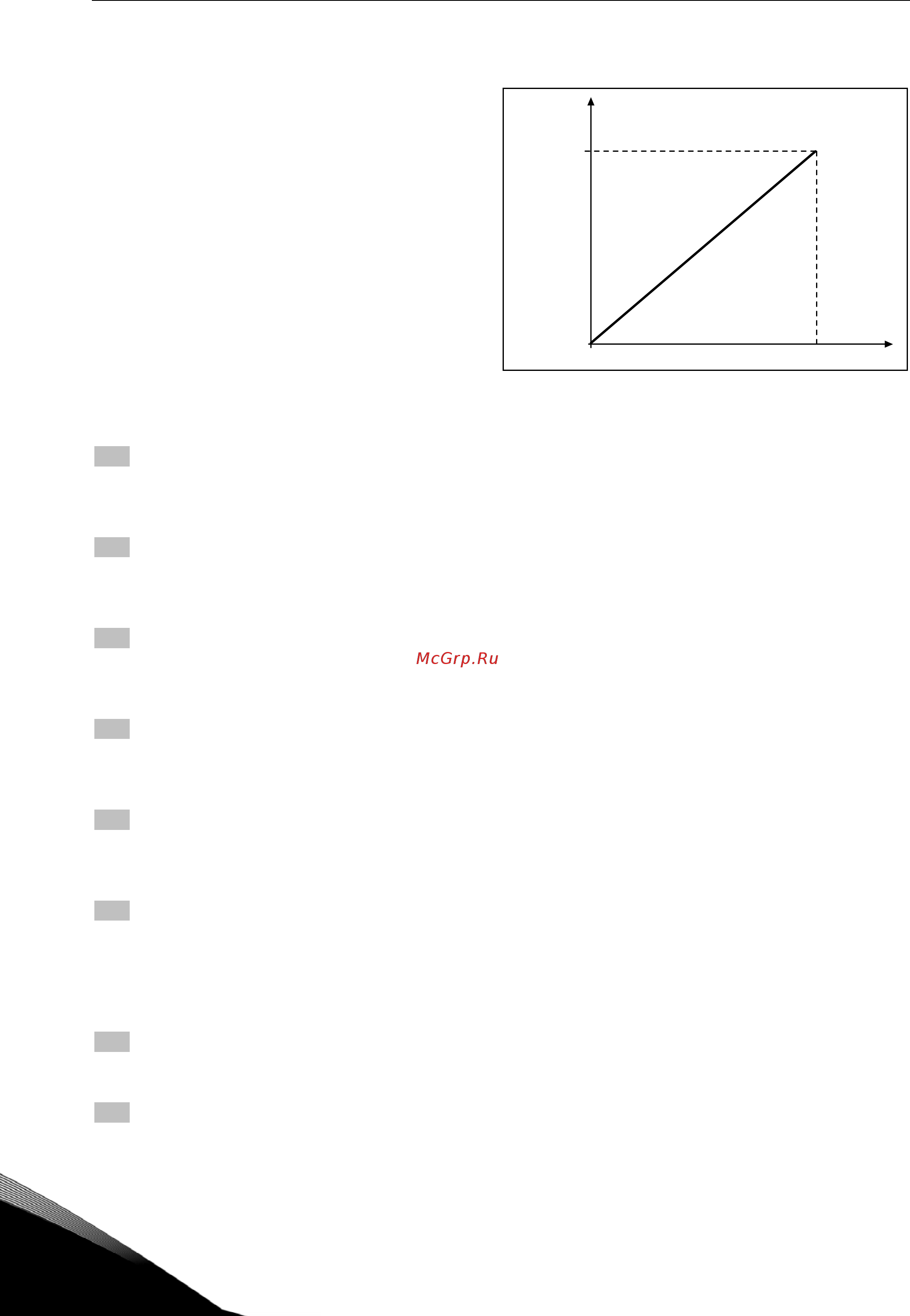

Рисунок 8-39. Уменьшение контрольного значения
предела момента
403 Start signal 1 6 (2.2.7.1)
Выбор сигнала 1 логики пуска/останова.
По умолчанию запрограммирован как A.1.
404 Start signal 2 6 (2.2.7.2)
Выбор сигнала 2 логики пуска/останова.
По умолчанию запрограммирован как A.2.
405 External fault (close) 67 (2.2.7.11, 2.2.6.4)
Закрытый контакт: На дисплей панели управления выводится сообщение о
внешней неисправности и двигатель останавливается.
406 External fault (open) 67 (2.2.7.12, 2.2.6.5)
Открытый контакт: На дисплей панели управления выводится сообщение о
внешней неисправности и двигатель останавливается.
407 Run enable 67 (2.2.7.3, 2.2.6.6)
Открытый контакт: Пуск двигателя запрещен
Закрытый контакт: Пуск двигателя разрешен
408 Acceleration/Deceleration time selection 67 (2.2.7.13, 2.2.6.7)
Открытый контакт: Выбрано время 1 разгона/торможения
Закрытый контакт: Выбрано время 2 разгона/торможения
Время разгона/торможения выбирается параметрами ID103 и ID104.
409 Control from I/O terminal 67 (2.2.7.18, 2.2.6.8)
Закрытый контакт: Перевод управления на клеммы входа/выхода
410 Control from keypad 67 (2.2.7.19, 2.2.6.9)
Закрытый контакт: Перевод управления на панель управления
