Описание параметров vacon • 231
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
1029 Autochange interval 7 (2.9.26)
По истечении времени, определенного в этом параметре, происходит автозамена,
если уровень производительности опустится ниже уровня, указанного в
параметрах ID1031, Autochange frequency limit (Автозамена предела частоты) и
ID1030, Мaximum number of auxiliary drives (Максимальное количество
вспомогательных приводов). Если производительность превышает значение
параметра ID1031, автозамены не произойдет, пока производительность не
упадет ниже этого предела.
• Счетчик времени запускается только
при активном запросе Пуск/Останов.
• Счетчик времени сбрасывается после автозамены.
(Рис. 8-64.)
1030 Maximum number of auxiliary drives 7 (2.9.27)
1031 Autochange frequency limit 7 (2.9.28)
Эти параметры определяют минимальный уровень производительности для
запуска автозамены.
Этот уровень определяется следующим образом:
• Если количество работающих вспомогательных приводов меньше значения
параметра ID1030, может произойти автозамена.
• Если количество работающих вспомогательных приводов равно
значению
параметра ID1030 и частота управляемого привода ниже значения параметра
ID1031, может произойти автозамена.
• Если значение параметра ID1031 равно 0,0 Гц, автозамена может произойти
только в состоянии покоя (останова и режима ожидания) независимо от
значения параметра ID1030.

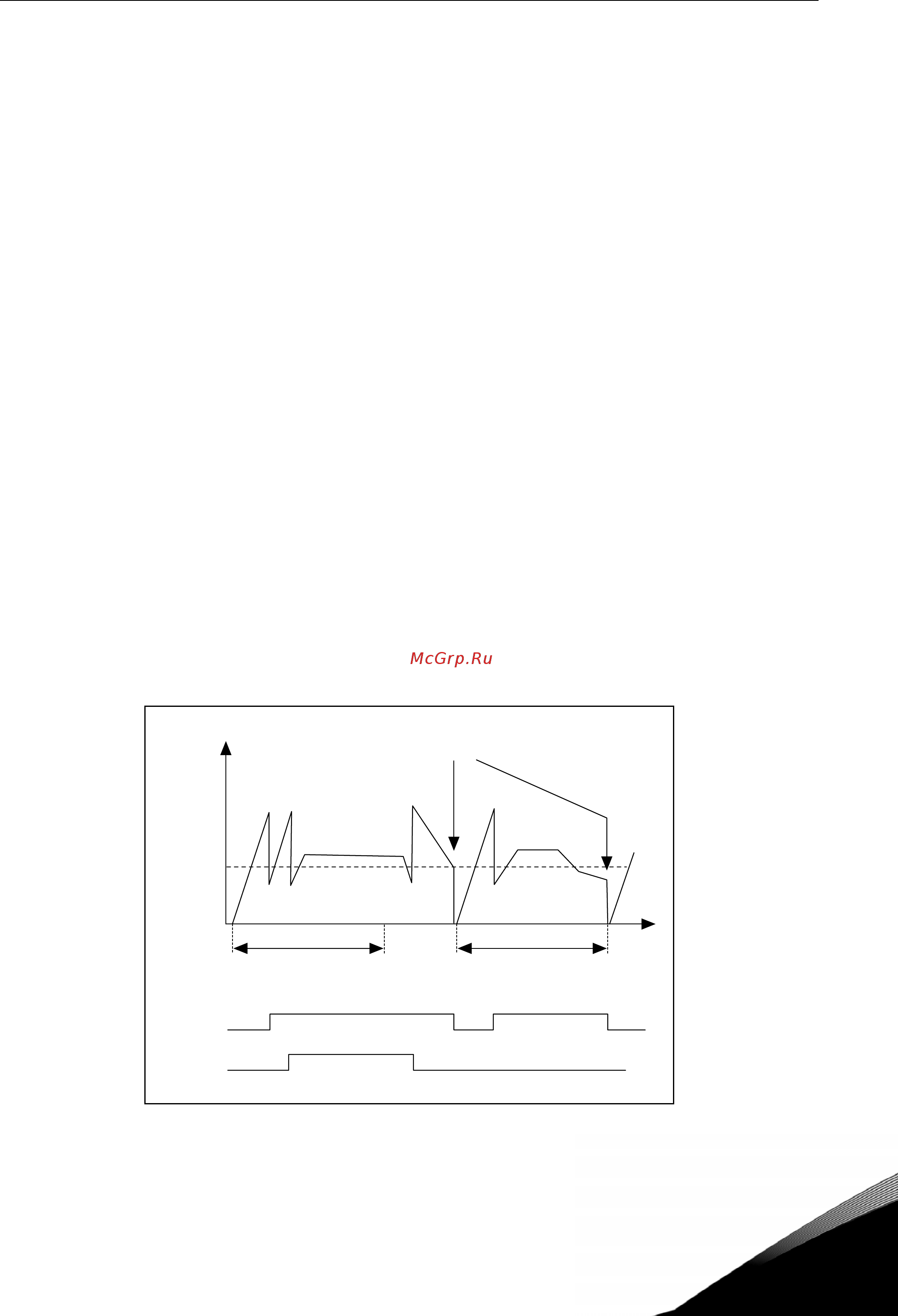

Рисунок 8-64. Интервалы и пределы автозамены
NX12k98.fh3
Время
Выходная
частота
Пар. ID1029Пар. ID1029
Интервал автозамены
Пар. ID1031
Уровень
автозамены,
частота
Интервал автозамены
Момент автозамены
Уп ра вл ен ие
вспом.
прив одом 1
Уп ра вл ен ие
вспом.
прив одом 2
Пар. ID1030 = 1
Макс. количество
вспом. приводов
