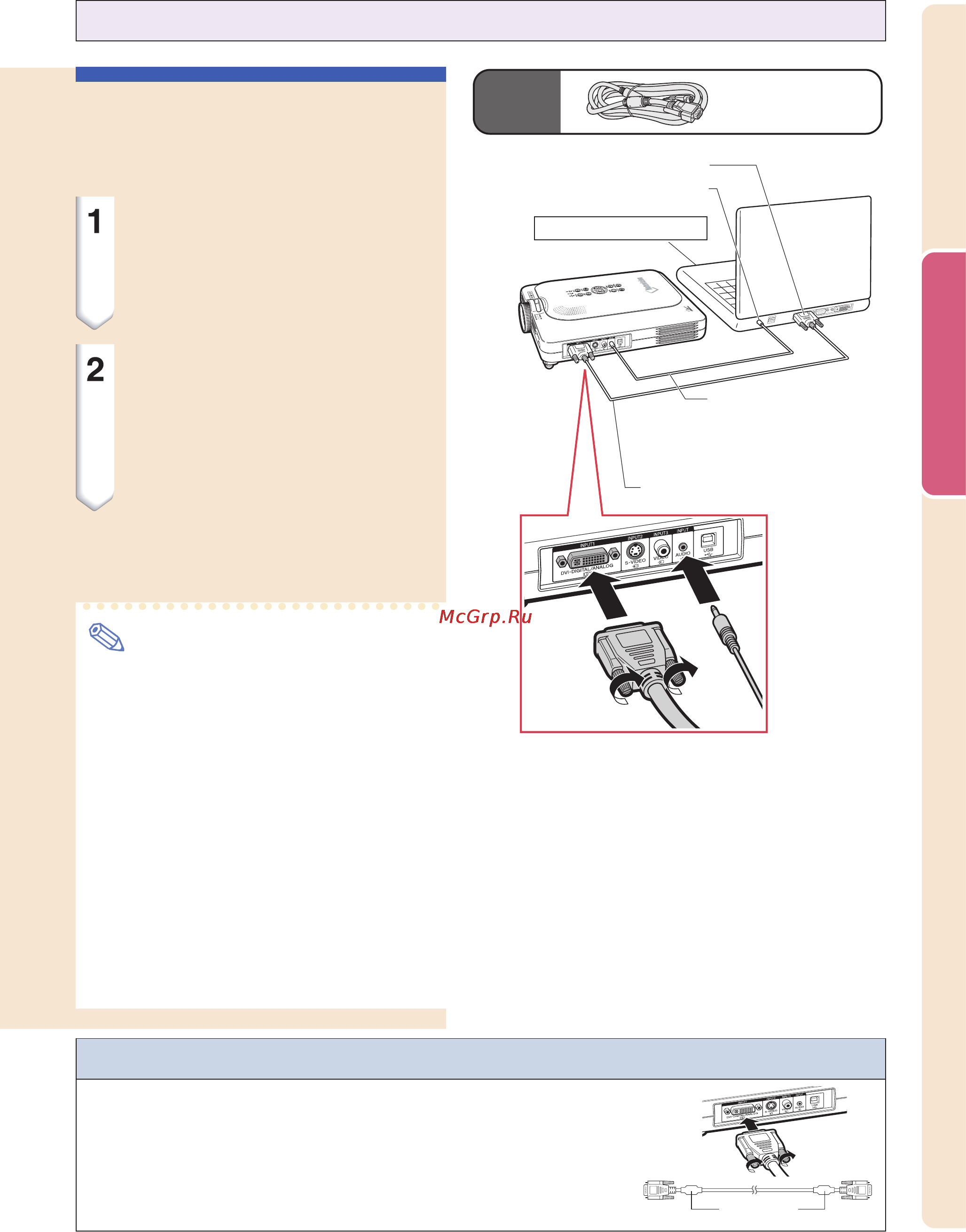

Настройка и подключение
Подключение проектора к компьютеру
Подключение к компьютеру
при помощи кабеля DVI
15-контактного D-sub
Подключите проектор к
компьютеру при помощи
кабеля DVI – 15-контактного
D-sub.
Закрепите разъемы при помощи
винтов.
Для приема аудио сигнала
подключите проектор к
компьютеру при помощи
стереофонического аудио
кабеля диаметром 3,5 мм
(имеется в продаже; Вы
можете приобрести этот
кабель как запасную деталь
SHARP QCNW-4870CEZZ).
Примечания
Для получения информации о сигналах,
совместимых с этим проектором, обрати-
тесь к разделу “Таблица совместимости
с компьютерами” на странице 75. Ис-
пользование сигналов, не указанных в
этой таблице, может нарушить работу
некоторых функций.
При таком подключении проектора к
компьютеру установите параметр “Signal
Type” в меню “Picture” как “RGB”. Обрати-
тесь на страницу 40.
Для использования с некоторыми
компьютерами Macintosh Вам может
понадобиться дополнительный адаптер
Macintosh. Обратитесь к ближайшему
авторизованному дилеру по проекторам
SHARP или в сервисный центр.
Поставля-
ется в
комплекте
Кабель DVI – 15-
контактный D-sub
К порту выхода RGB
К порту аудио выхода
Компьютер-ноутбук
Ÿ
Стереофонический аудио
кабель диаметром 3,5 мм
(имеется в продаже; Вы
можете приобрести этот
кабель как запасную
деталь SHARP QCNW-
4870CEZZ)
~ Кабель DVI –
15-контакт-
ный D-sub
Подключение кабелей с винтами
T При подключении кабелей с винтами вставьте разъем в порт
до конца. Затем закрепите разъем, затянув винты на обеих
сторонах штекера.
T Не удаляйте ферритовый сердечник, прикрепленный к кабелю
DVI – 15-контактному D-sub.
Ферритовый
сердечник
