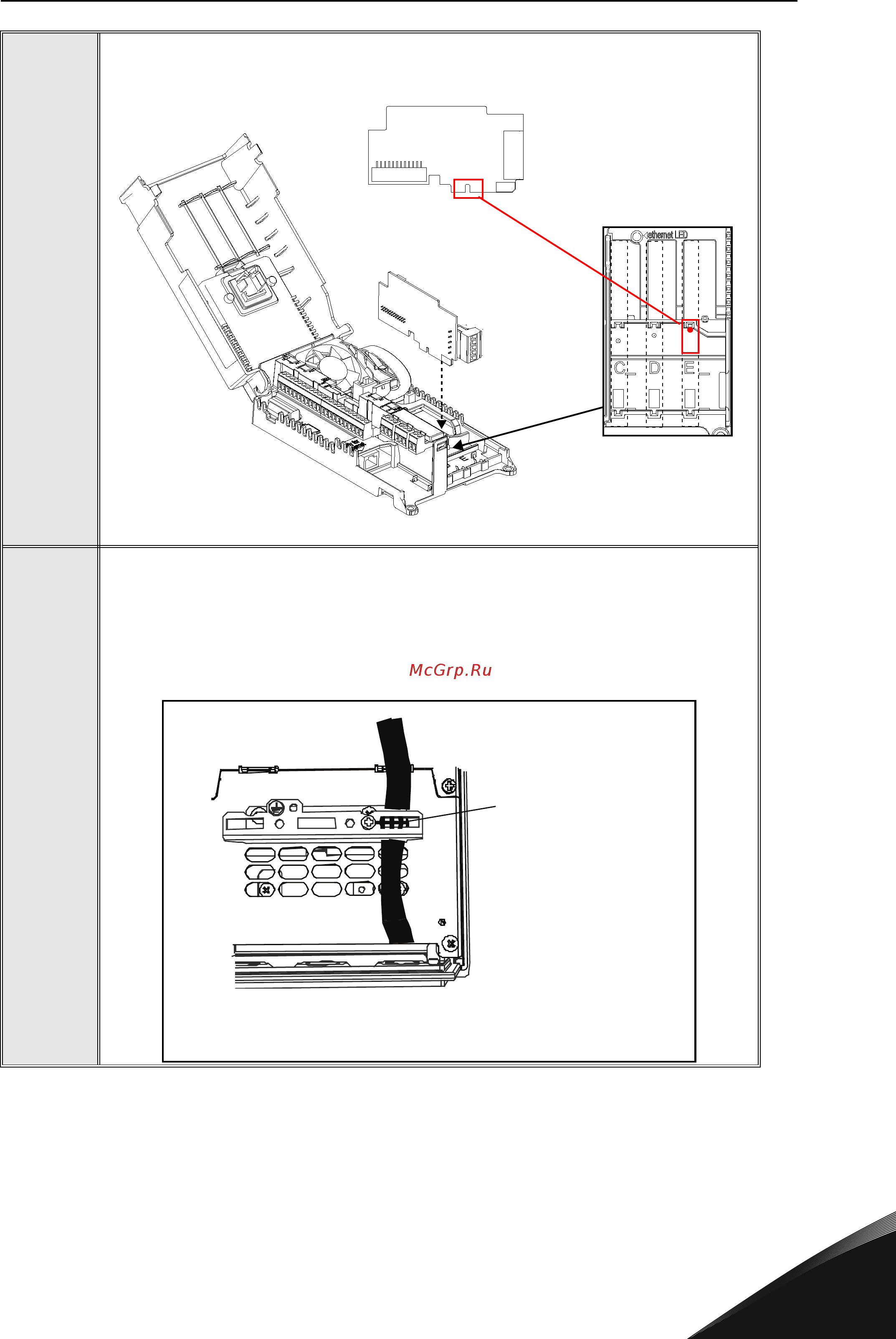

Установка платы OPTBJ vacon • 11
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
33
3
Снимите внутреннюю крышку, чтобы открыть гнезда дополнительной платы,
и вставьте плату OPTBJ в гнездо E. Закройте внутреннюю крышку
ПРИМЕЧАНИЕ. Сведения об установке перемычек см. в главе 4.1.
4
С помощью зажима заземления кабеля управления, входящего в комплект
поставки привода, заземлите экран платы OPTBJ на раму преобразователя
частоты.
ПРИМЕЧАНИЕ. Должен использоваться экранированный кабель.
ПРИМЕЧАНИЕ. Заземление должно производиться в соответствии
с установившейся практикой.
E
3041.emf
11574A_ru
Зажим заземления
кабеля управления
Заземляющий зажим
кабеля управления
