Vacon VACON0100-3L-0048-2 [16/40] Перемычки sto на приводе vacon 100
![Vacon VACON0100-3L-0048-2 [16/40] Перемычки sto на приводе vacon 100](/views2/1564640/page16/bg10.png)
4
vacon • 14 Топология платы OPTBJ
Tel. +358 (0) 201 2121 • Fax +358 (0)201 212 205
4
4.2 Перемычки STO на приводе Vacon 100

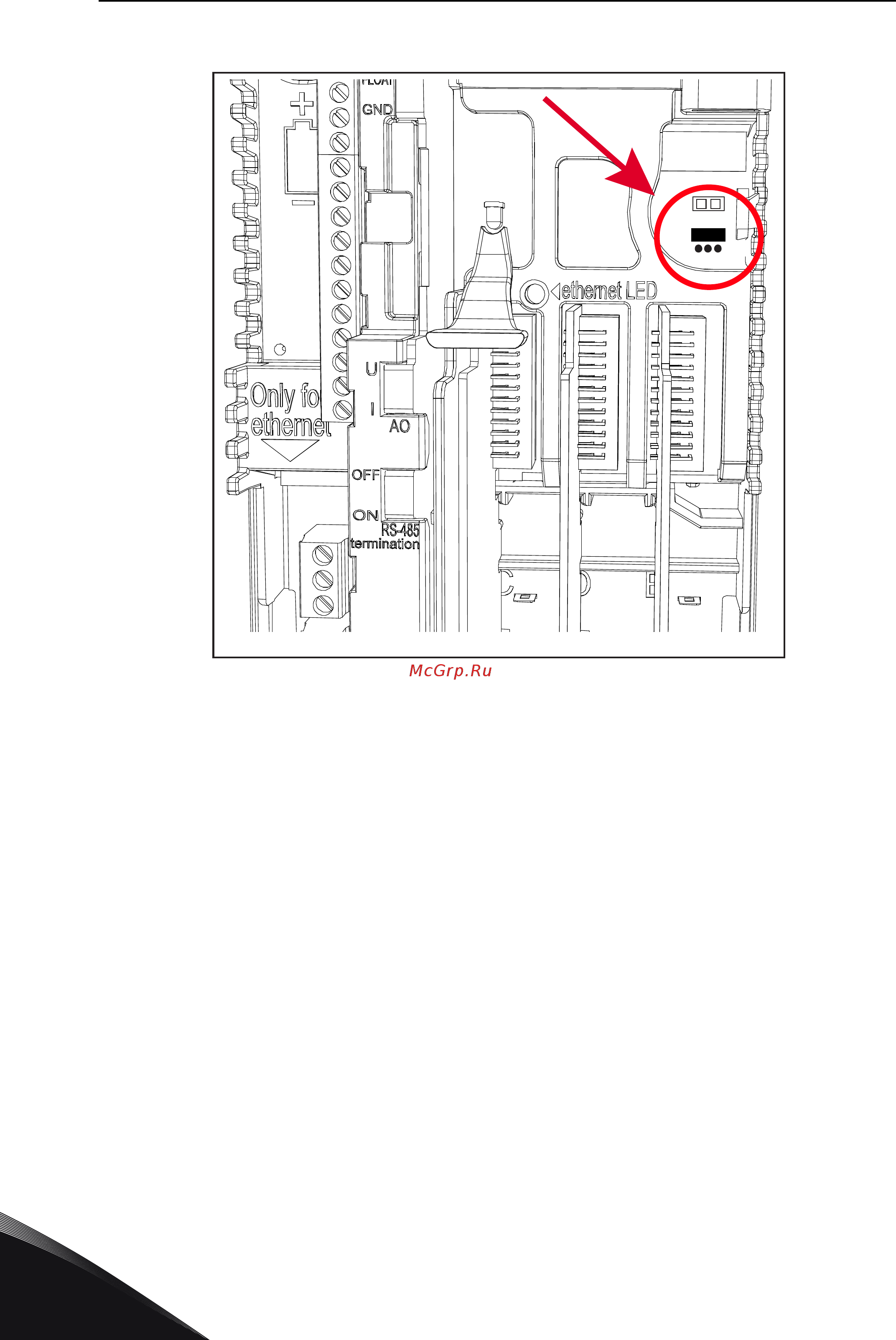

Рис. 3. Расположение перемычки STO на плате Vacon 100. Чтобы получить доступ
к перемычке, снимите главную и внутреннюю крышки.
3049.emf
STO JMP
