Функции защиты STO и SS1 vacon • 23
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
55
5.3.5 Примеры подключения
В этом разделе показаны примеры, иллюстрирующие основные принципы подключения платы
OPTBJ. В окончательной конструкции должны обязательно соблюдаться требования местных
стандартов и нормативных документов.

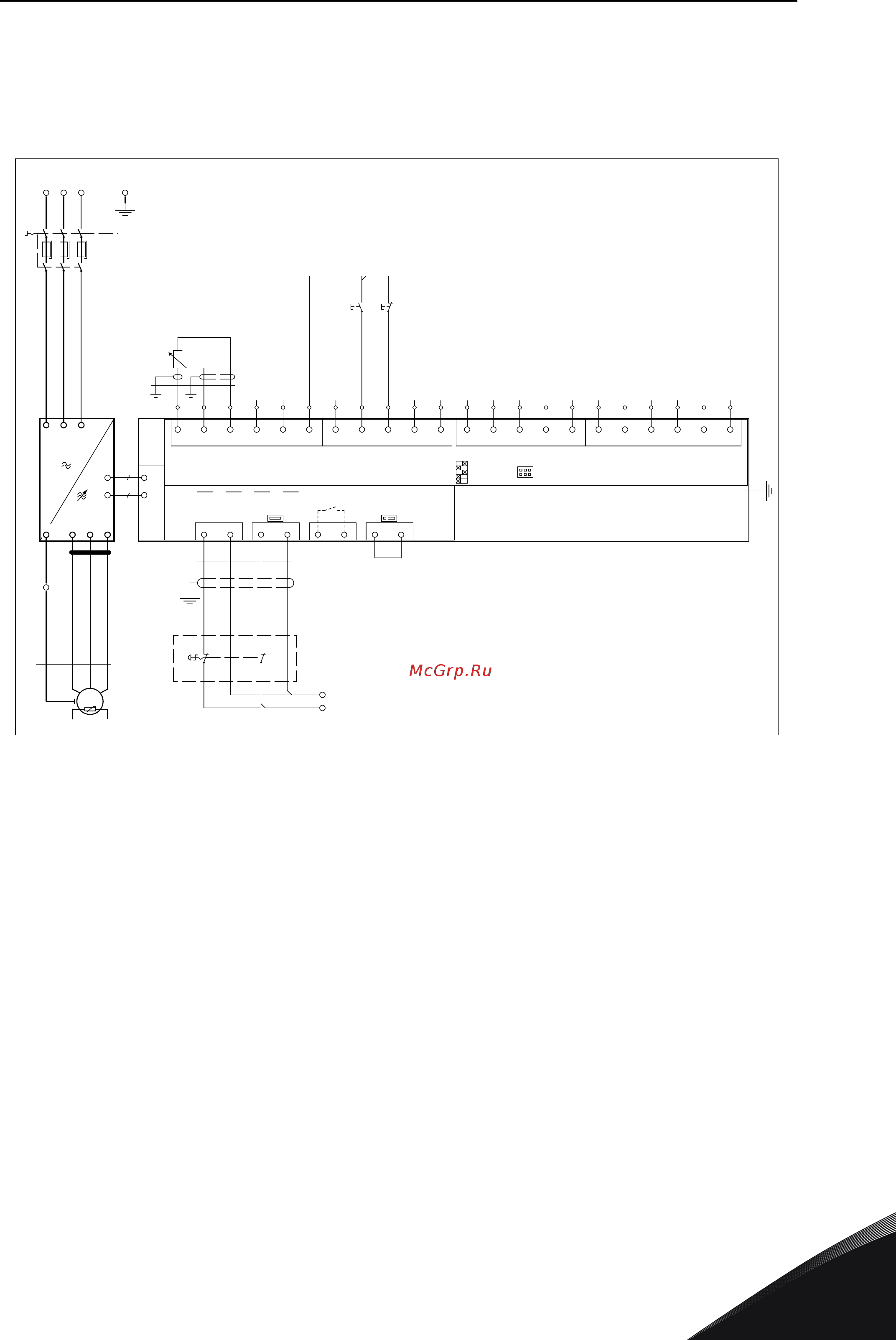

Пример 1 Плата OPTBJ без сброса для функции STO.
На приведенном выше рисунке представлен пример подключения платы OPTBJ для функции STO
без сброса. Как показано выше, выключатель S1 четырьмя проводами подключен к плате OPTBJ.
Электропитание на выключатель S1 может подаваться с платы управления (контакты
6 и 7 разъема на приведенном выше рисунке) или от внешнего источника.
Когда выключатель S1 приведен в действие (контакты разомкнуты), привод переходит
в состояние STO, и двигатель (если вращается) останавливается выбегом. Привод покажет:
"30 SafeTorqueOff".
Повторный запуск двигателя производится следующим образом.
• Отпустите выключатель S1 (контакты замкнуты). Оборудование теперь включено, но привод
продолжает показывать отказ "30 SafeTorqueOff".
• Подтвердите отпускание выключателя функцией сброса со срабатыванием по фронту.
Привод возвращается в состояние готовности.
• Запуск двигателя производится подачей действительной команды пуска.
ПРИМЕЧАНИЕ. Чтобы предотвратить несанкционированный запуск из состояния STO,
стандартное приложение Vacon 100 использует в качестве команды пуска по умолчанию
сигнал, чувствительный к фронту.
F1
1
2
3
4
5
6
L1 L2
ГЛАВНАЯ ЦЕПЬ
L3
PE
PE
L1 L2 L3
UVW
PE
2
7
PE
PE
PE
W1
M1
M
3
~
U1
1
V1 W1
2
PE
R1
ЗАДАНИЕ СКОРОСТИ
S
CCW
CW
W12
1sh 1r 2sh 2p 2 с
Основные входы/выходы
1
+10 В опорн.
1
2
AI1+
2
3
AI1
3
OPTBJ
РАЗЪЕМ E
1
STO1+
2
STO1
S1
11
12
W10
1r 2r1b 2b
S6
ПУСК
13
14
4
AI2+
4
5
AI2
5
6
24 В вых.
6
7
7
3
STO2+
4
STO2
21
22
S7
ОСТАНОВ
11
12
8
DI1
8
9
DI2
9
10
DI3
10
11
ОБЩ
11
25
RO1C
26
RO1NO
28
TI1+
12
24 В вых.
12
13
ЗЕМЛЯ
13
14
DI4
14
15
DI5
15
X23
ВЫКЛ.
29
TI1
16
DI6
16
17
ОБЩ
17
18
AO1+
18
19
AO/GND
19
30
+24 В вх.
20
PE
Отключение
крутящего
момента
+24 В
0 В
А
RS485
B
RS485
21 22
AO1
RS485
А
А
А
ВКЛ. ВЫКЛ.
V
V
V
AI2
AI1
Питание с защитой от короткого замыкания и замыкания на землю
ВКЛ. ВЫКЛ. DGND
X10
Установлено
X15
3044_ru.emf
ЗЕМЛЯ
