Топология платы OPTBJ vacon • 13
24-hour support +358 (0)201 212 575 • Email: vacon@vacon.com
44
4. Т
ОПОЛОГИЯ
ПЛАТЫ
OPTBJ
Рис. 1. Топология платы OPTBJ
4.1 Перемычки платы OPTBJ
На дополнительной плате OPTBJ предусмотрены две перемычки.
Рассмотрим эти перемычки:

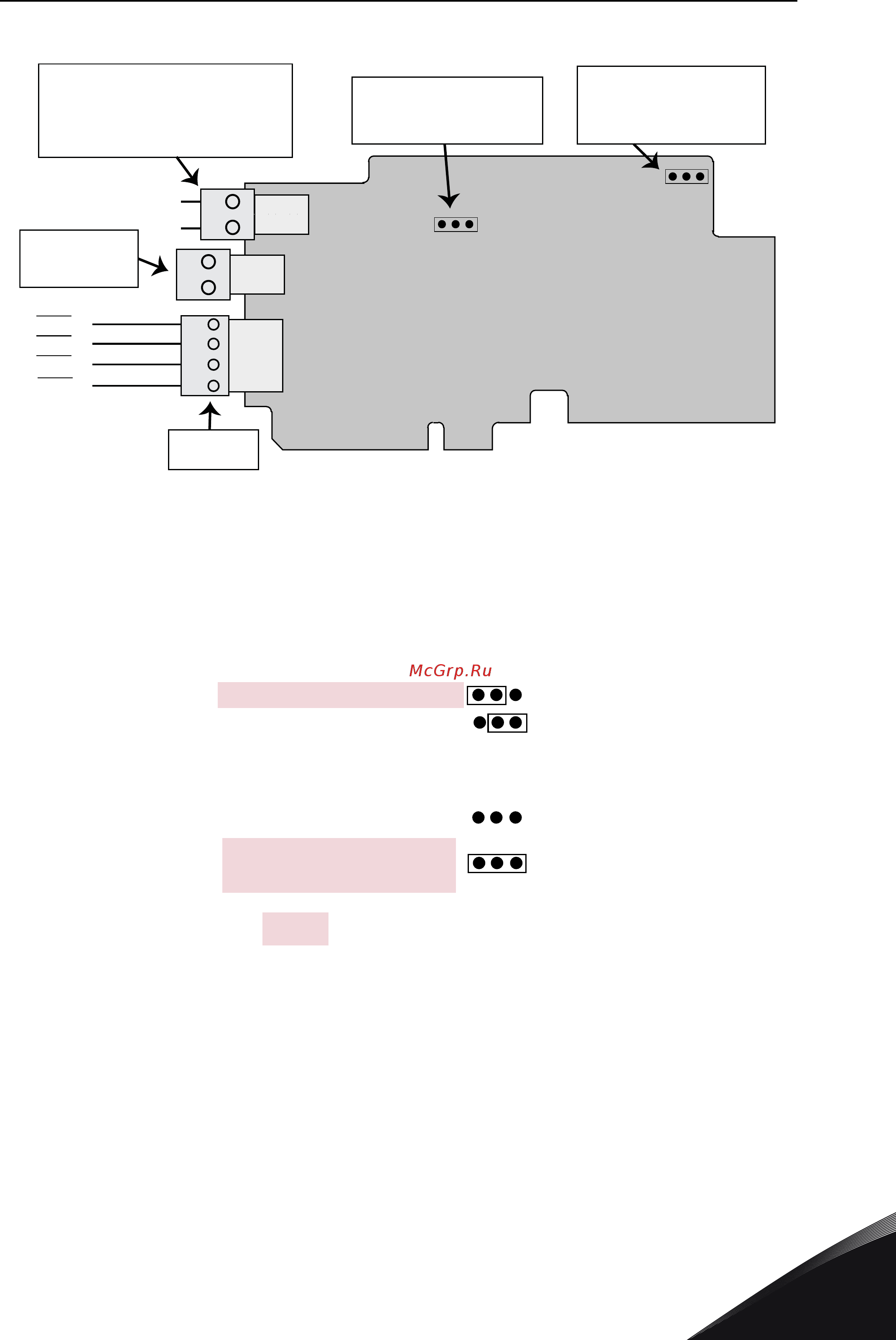

Рис. 2. Перемычки платы OPTBJ
Чтобы активизировать плату OPTBJ, необходимо взять трехконтактную перемычку с платы управ-
ления приводом и поместить ее на перемычку X10 платы OPTBJ. Подробнее см. в следующей главе.
ПРИМЕЧАНИЕ
. При возникновении проблем с перемычками см. раздел 7.1.
1
2
3
4
25
26
28
29
3038_ru.emf
X23
X10
ПЕРЕМЫЧКА
STO
Контроль короткого
замыкания термистора
Вкл./Выкл.
Перемычка для выбора
контроля короткого
замыкания термистора
Перемычка активации
платы STO Поместите
сюда 3-контактную
перемычку с платы
управления.
Входы STO
Выход реле для
функции STO
Вход термистора:
Термистор активен > 4000 Ом.
После срабатывания отказ
может быть сброшен, если
сопротивление меньше 2000 Ом
STO1+
STO1-
STO2+
STO2-
TI1+
TI1-
Перемычка X23,
контроль короткого замыкания
Контроль короткого замыкания ВКЛ
3039_ru.emf
Контроль короткого замыкания ВЫКЛ
Перемычка X10 — активация платы STO
Плата STO активирована, возьмите
3-контактную перемычку с платы
управления, см. рисунок ниже:
Плата STO не активирована
= заводская установка
по умолчанию
