8
vacon • 34 Термисторная функция (ATEX)
Tel. +358 (0) 201 2121 • Fax +358 (0)201 212 205
8
8.1 Технические характеристики
8.1.1 Функциональное описание
Схема контроля термистора платы OPTBJ рассчитана на обеспечение надежного способа
запрещения модуляции привода в случае перегрева термистора
(термисторов) двигателя.
Запрещение модуляции привода прекращает подачу энергии в двигатель, благодаря чему пре-
дотвращается дальнейшее нагревание последнего.
Схема контроля термистора соответствует требованиям директивы ATEX благодаря
непосредственной активации функции STO привода Vacon 100 (см. Рис. 9) и тем самым
обеспечивает надежный и независимый от программного обеспечения и параметров способ
предотвращения подачи энергии в двигатель.
8.1.2 Аппаратные средства и соединения
См. главу 5.3.2.
Термистор (PTC) включается между клеммами 28(TI1+) и 29(TI1-) платы OPTBJ. Входы термис-
тора отделены от потенциала платы управления с помощью оптрона.
* Если в качестве управляющего напряжения, снимаемого с выходных реле, используется
230 В перем. тока, питание на цепи управления должно подаваться от отдельного
изолированного трансформатора, что позволяет ограничить ток короткого замыкания
и импульсы перенапряжения. Это предотвращает "спекание" контактов реле.

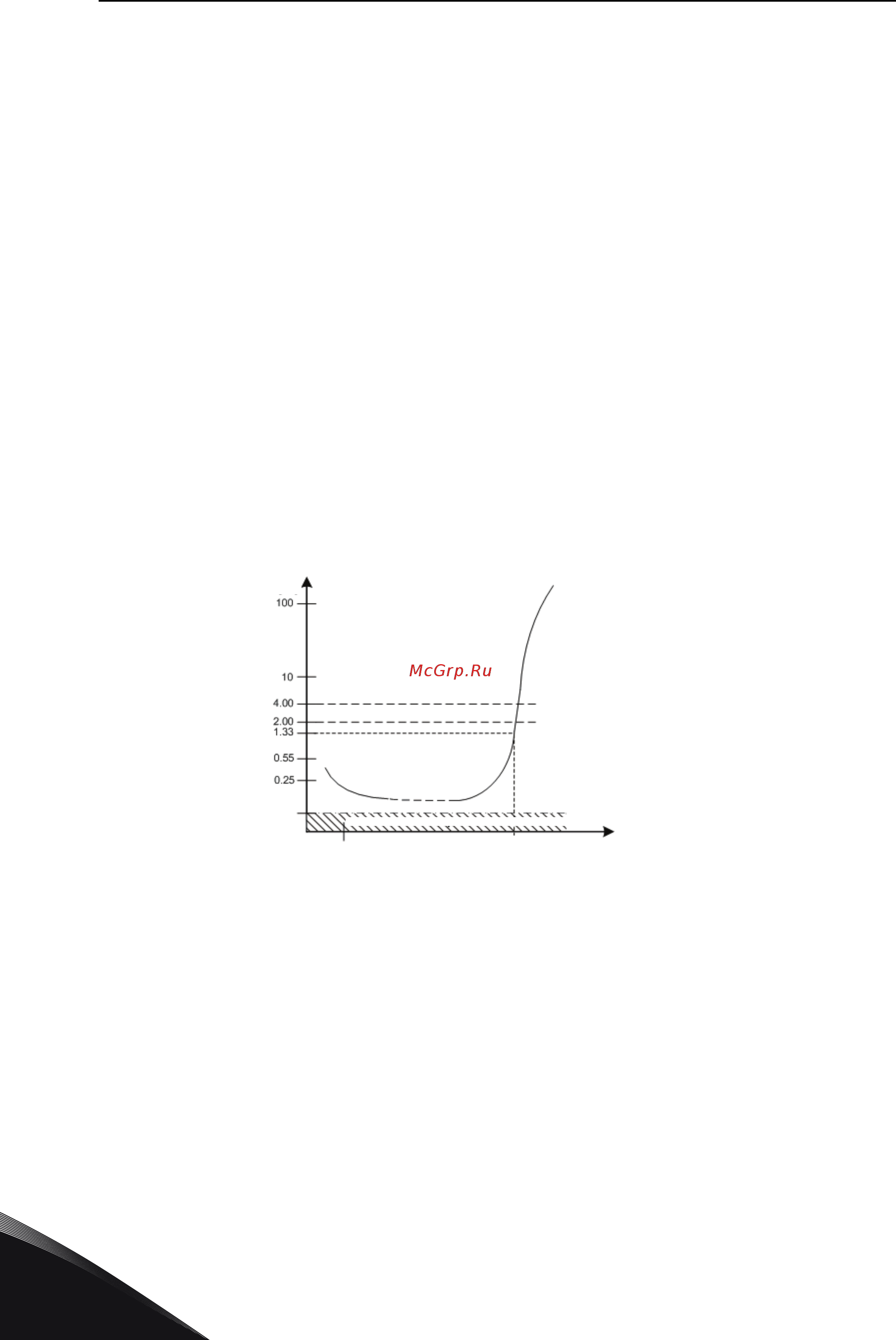

Рис. 11. Типовые характеристики датчика защиты двигателя согласно DIN 44081/DIN 440
8.1.3 Функция Atex
Если при подключении привода к сети электроснабжения температура двигателя находится
ниже пределов перегрева (см. Рис. 11), привод переходит с состояние готовности. Двигатель
может запуститься после действительной команды пуска.
Если температура двигателя выше пределов перегрева (см. Рис. 11), формируется сообщение
об отказе 29 (Atex-термистор).
Когда сопротивление термистора (термисторов) превысит 4 кОм из-за перегрева двигателя,
модуляция привода прекращается в течение 20 мс.
Как видно на Рис. 11, когда сопротивление термистора оказывается меньше 2 кОм,
термисторная функция разрешает сброс отказа и переход в состояние готовности.
11580_ru
OPTAF: уровень отключения
OPTAF: возврат к уровню "Готовность"
R
[кОм]
RLOW
{30–50 Ом}
TNAT
[°C]
T
-20 °C
OPTAF: зона защиты от короткого замыкания
