Vacon VACON0100-3L-0048-2 [34/40] Vacon 32 термисторная функция atex
![Vacon VACON0100-3L-0048-2 [34/40] Vacon 32 термисторная функция atex](/views2/1564640/page34/bg22.png)
8
vacon • 32 Термисторная функция (ATEX)
Tel. +358 (0) 201 2121 • Fax +358 (0)201 212 205
8

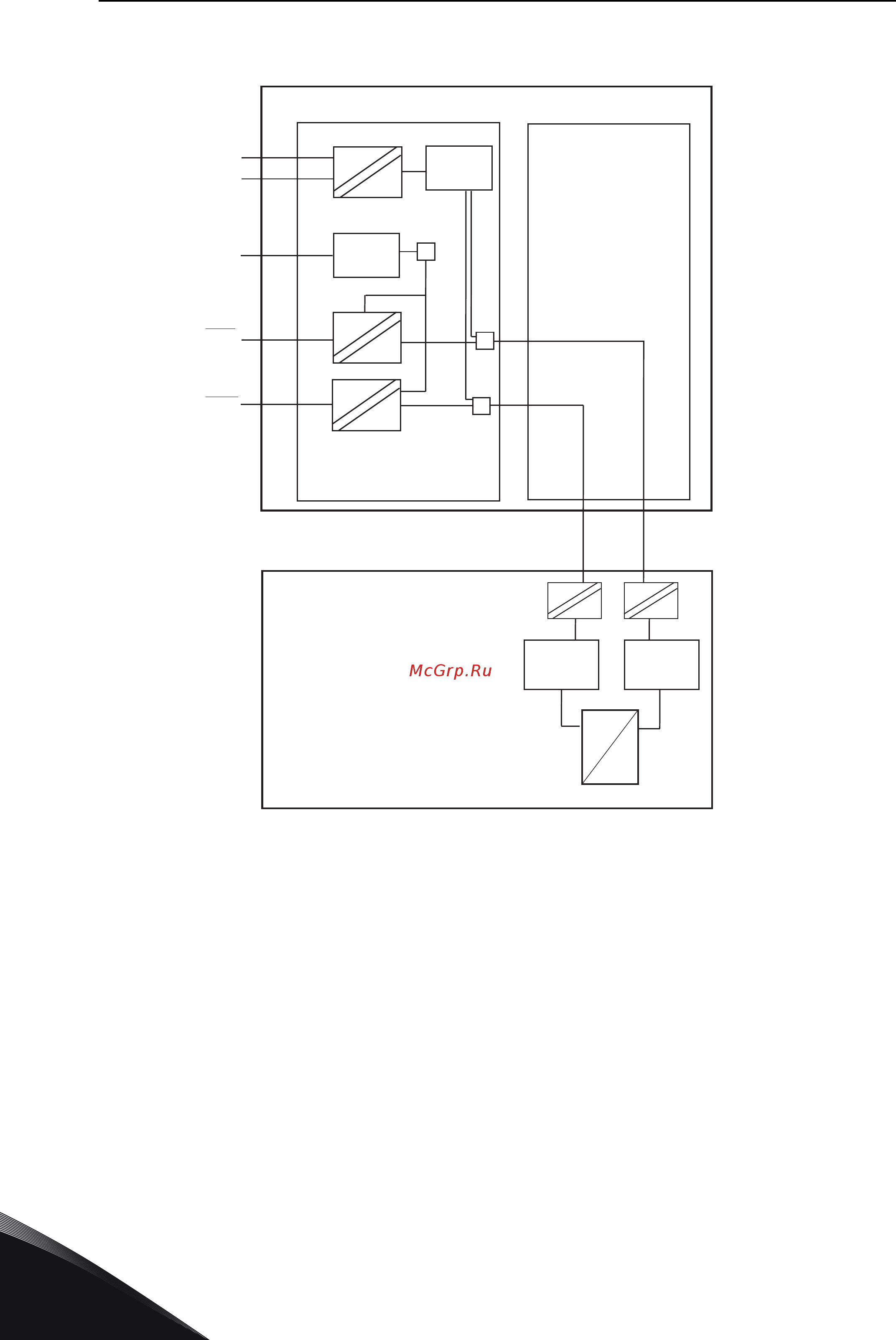

Рис. 9. Принцип действия термисторной функции в преобразователе
частоты Vacon 100 с платой OPTBJ, MR4-10.
STO1
+
STO2
-
RO
=
3~
БЛОК УПРАВЛЕНИЯ VACON 100
Плата управления
Плата OPT-BJ, гнездо E
БЛОК ПИТАНИЯ
Термистор
Функция
защиты
Atex
Функция
защиты
Atex
Аппаратные
средства
STO 1
Аппаратные
средства
STO 2
11575A_ru
Содержание
- Главление 3
- Сертификация 4
- Бщие настройки 10
- Общие настройки 10
- Vacon 100 manuals 11
- В настоящем руководстве описаны все функции защиты платы optbj 11
- Задания для управления 11
- Контроль перегрева с помощью термистора может использоваться в качестве устройства аварийного отключения двигателей сертифицированных atex 11
- Термисторная защита двигателей от перегрева согласно директиве atex 11
- Функция ss1 разработана для использования в соответствии со следующими стандартами 11
- Функция ss1 реализуется в соответствии с типом c по стандарту защиты приводов en 61800 5 2 тип c система pds sr инициирует замедление и запускает функцию sto после задержки определяемой приложением 11
- Функция аварийного отключения с помощью термистора сертифицирована vtt в соответствии с директивой atex 94 9 ec 11
- Установка платы optbj 12
- При планировании монтажа кабелей имейте в виду что расстояние между кабелями платы optbj и кабелем двигателя должно быть не менее 30 см рекомендуется отводить кабели платы optbj на удалении от кабелей питания как показано на рисунке 14
- Hour support 358 0 201 212 575 email vacon vacon com 15
- Опология плат 15
- Перемычки платы optbj 15
- Топология платы optbj 15
- Перемычки sto на приводе vacon 100 16
- Принцип действия функции sto 17
- Ункции защит 17
- Функции защиты sto и ss1 17
- Tel 358 0 201 2121 fax 358 0 201 212 205 18
- Vacon 16 функции защиты sto и ss1 18
- Рис 4 принцип действия функции sto с платой optbj и платой управления vacon 100 mr4 10 18
- Блок управления vacon 100 19
- Ведущий блок питания ведомый блок питания 19
- Плата управления плата opt bj гнездо e 19
- Рис 5 принцип действия функции sto с платой optbj и платой управления vacon 100 mr12 19
- Функции защиты sto и ss1 vacon 17 19
- Защитное реле с задержкой 20
- После команды безопасного останова двигатель начинает замедление и функция защиты ss1 запускает функцию sto после задержки заданной пользователем 20
- Привод vacon nx sto 20
- Принцип действия функции ss1 20
- Функция ss1 состоит из двух подсистем защиты внешнего защитного реле с задержкой и функции защиты sto объединение этих двух подсистем образует функцию safe stop 1 безопасный останов 1 см рис 7 20
- Sto 20 мс 500 мс 22
- Время реакции 22
- Кроме входов sto плата имеет также вход термистора если вход термистора не используется он должен быть запрещен вход термистора запрещается замыканием накоротко клемм и установкой перемычки x23 в положение off выкл работа входа термистора и соответствующие указания представлены в разделе 22
- Подключение 22
- Технические подробности 22
- Функция защиты время срабатывания время отпускания 22
- En 61800 5 2 2007 23
- En 62061 2005 23
- En iso 13849 1 2006 23
- Iec 61508 2010 режим высокой нагрузки 23
- Iec 61508 2010 режим низкой нагрузки 23
- Внимание релейный выход не связан с выполнением защитных функций 23
- Внимание релейный выход предназначен только для диагностики функции sto 23
- Выход реле 23
- Данные о безопасности в соответствии со стандартами 23
- Когда функция sto активна релейный выход замкнут когда функция sto неактивна выход реле разомкнут если функция sto обнаруживает несбрасываемый отказ диагностики релейный выход переключается с частотой 1 гц 23
- Примечание вход atex не оказывает влияния на релейный выход 23
- Табл 4 данные по безопасности для функции sto 23
- Функции защиты sto и ss1 vacon 21 23
- Psr scp 24dc esd 5x1 1x2 300 или psr spp 24dc esd 5x1 1x2 300 24
- Sil 2 или pl d 24
- Данные по безопасности для функции ss1 24
- Дополнительные сведения о защитном реле с задержкой см в фирменном руководстве по эксплуатации 24
- Подсистем 24
- Полученный результат находится в пределах требований для sil 2 и pl d 24
- Примечание в следующем разделе приводится иллюстративный пример объединения систем 24
- Функция защиты ss1 состоит из двух подсистем с разными защитными характеристиками подсистема содержащая защитное реле с задержкой изготавливается например компанией phoenix contact от этого изготовителя могут быть получены изделия следующих типов 24
- Hour support 358 0 201 212 575 email vacon vacon com 25
- В этом разделе показаны примеры иллюстрирующие основные принципы подключения платы optbj в окончательной конструкции должны обязательно соблюдаться требования местных стандартов и нормативных документов 25
- Когда выключатель s1 приведен в действие контакты разомкнуты привод переходит в состояние sto и двигатель если вращается останавливается выбегом привод покажет 30 safetorqueoff 25
- На приведенном выше рисунке представлен пример подключения платы optbj для функции sto без сброса как показано выше выключатель s1 четырьмя проводами подключен к плате optbj 25
- Отпустите выключатель s1 контакты замкнуты оборудование теперь включено но привод продолжает показывать отказ 30 safetorqueoff подтвердите отпускание выключателя функцией сброса со срабатыванием по фронту привод возвращается в состояние готовности запуск двигателя производится подачей действительной команды пуска 25
- Повторный запуск двигателя производится следующим образом 25
- Пример 1 плата optbj без сброса для функции sto 25
- Примеры подключения 25
- Примечание чтобы предотвратить несанкционированный запуск из состояния sto стандартное приложение vacon 100 использует в качестве команды пуска по умолчанию сигнал чувствительный к фронту 25
- Функции защиты sto и ss1 vacon 23 25
- Электропитание на выключатель s1 может подаваться с платы управления контакты 6 и 7 разъема на приведенном выше рисунке или от внешнего источника 25
- Tel 358 0 201 2121 fax 358 0 201 212 205 26
- Vacon 24 функции защиты sto и ss1 26
- Когда выключатель s1 приведен в действие контакты разомкнуты привод переходит в состояние sto и двигатель если вращается останавливается выбегом привод покажет 30 safetorqueoff 26
- На приведенном выше рисунке представлен пример подключения платы optbj для функции sto со сбросом как показано выше выключатель s1 четырьмя проводами подключен к плате optbj для выполнения функции сброса подключен например цифровой вход 3 din3 функция сброса не является частью какой либо функции защиты может программироваться для любого из имеющихся цифровых входов 26
- Отпустите выключатель s1 контакты замкнуты оборудование теперь включено но привод продолжает показывать отказ 30 safetorqueoff подтвердите отпускание выключателя функцией сброса со срабатыванием по фронту привод возвращается в состояние готовности запуск двигателя производится подачей действительной команды пуска 26
- Повторный запуск двигателя производится следующим образом 26
- Пример 2 плата optbj со сбросом для безопасного отключения крутящего момента или останова категории по en 60204 1 26
- Примечание для аварийного останова категории 0 по en 60204 1 используйте кнопку аварийного останова 26
- Примечание чтобы предотвратить несанкционированный запуск из состояния sto стандартное приложение vacon 100 использует в качестве команды пуска по умолчанию сигнал чувствительный к фронту 26
- Электропитание на выключатель s1 может подаваться с платы управления контакты 6 и 7 разъема на приведенном выше рисунке или от внешнего источника предусматривается защита от замыкания на землю и короткого замыкания 26
- Hour support 358 0 201 212 575 email vacon vacon com 27
- Внешний релейный защитный модуль подключен к выключателю s1 в качестве примера на выключатель s1 подается электропитание 230 в перем тока как показано на приведенном выше рисунке релейный защитный модуль подключен к плате optbj четырьмя проводами 27
- Дополнительные сведения о релейном защитном модуле можно получить в документации по защитному реле 27
- Когда выключатель s1 приведен в действие контакты разомкнуты привод переходит в состояние sto и двигатель если вращается останавливается выбегом привод покажет 30 safetorqueoff 27
- На приведенном выше рисунке представлен пример подключения платы optbj для функции защиты ss1 с внешним релейным защитным модулем и со сбросом защиты 27
- Отпустите выключатель s1 контакты замкнуты оборудование теперь включено но привод продолжает показывать отказ 30 safetorqueoff подтвердите отпускание выключателя функцией сброса со срабатыванием по фронту привод возвращается в состояние готовности запуск двигателя производится подачей действительной команды пуска 27
- Повторный запуск двигателя производится следующим образом 27
- Пример 3 плата optbj с функцией ss1 и сбросом защиты или остановом категории 1 по en 60204 1 27
- Примечание для аварийного останова категории 1 по en 60204 1 используйте кнопку аварийного останова 27
- Примечание чтобы предотвратить несанкционированный запуск из состояния sto стандартное приложение vacon 100 использует в качестве команды пуска по умолчанию сигнал чувствительный к фронту 27
- Функции защиты sto и ss1 vacon 25 27
- Ввод в эксплуатацию 28
- Вод в эксплуатацию 28
- Общие указания по электромонтажу 28
- Операция да нет 29
- Перечень контрольных проверок для ввода в эксплуатацию платы optbj 29
- Проверка функций sto и ss1 30
- Ехническое обслуживание 31
- Отказы связанные с функциями sto и ss1 31
- Техническое обслуживание 31
- Vacon 30 техническое обслуживание 32
- Во время перерывов на техническое обслуживание или в случае обслуживания ремонта следует вынимать плату optbj из ее гнезда после под ключения платы обязательно убедитесь в том что термисторная функция действует правильно протестировав ее 33
- Ермисторная функци 33
- Настоящее руководство содержит указания по использованию термисторной функции для защиты от перегрева двигателей во взрывоопасной среде однако ответственность за обеспечение безопасности системы и соот ветствие действующим нормативным документам лежит на разработчике конеч ного изделия системы 33
- Термисторная функция atex 33
- Термисторная функция на плате optbj используется совместно с платой управления vacon 100 для защиты от перегрева двигателей во взрыво опасной атмосфере сам привод с платой optbj не может устанавливаться во взрывоопасной зоне 33
- Устройства защиты подобные плате optbj должны правильно встраиваться во всю систему функции платы optbj не обязательно подходят для всех систем вся система должна проектироваться в соответствии с надлежащими стандартами данной отрасти промышленности 33
- Tel 358 0 201 2121 fax 358 0 201 212 205 34
- Vacon 32 термисторная функция atex 34
- Рис 9 принцип действия термисторной функции в преобразователе частоты vacon 100 с платой optbj mr4 10 34
- Блок управления vacon 100 35
- Ведущий блок питания ведомый блок питания 35
- Плата управления плата opt bj гнездо e 35
- Аппаратные средства и соединения 36
- Технические характеристики 36
- Функциональное описание 36
- Функция atex 36
- Контроль короткого замыкания 37
- Ввод в эксплуатацию 38
