![F.B.R. GAS X3 /M CE TC + R. CE D1"- S [2/15] Горелки газовые модулируемые](/img/pdf.png)
F.B.R. GAS X3 /M CE TC + R. CE D1"- S [2/15] Горелки газовые модулируемые
МОДЕЛИ: GAS X2/MCE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
073030_2A
01

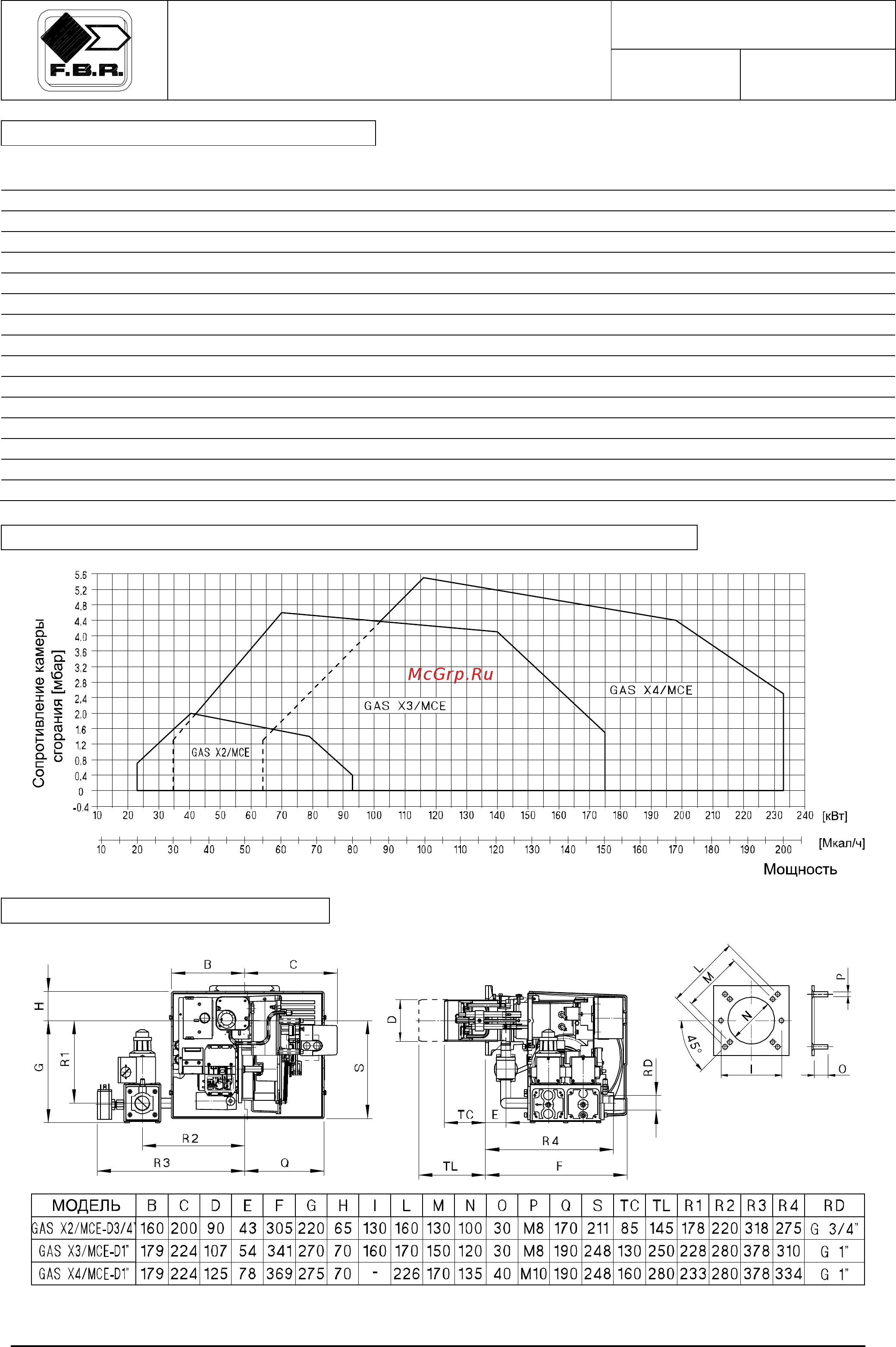

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ GASX2/MCE GASX3/MCE GASX4/MCE
Мощность* Мкал/ч
21/35-80 30/60-150 55/100-200
Мощность кВт 24/41-93 35/70-174 64/116-232
Расход (G 20, природный газ) м
3
/ч 2.5/4.1-9.4 3.5/7-17.4 6.4/11.6-23.2
Расход (G 31, сжиженный газ) м
3
/ч 0.9/1.6-3.6 1.3/2.7-6.5 2.5/4.5-9
Номинальное давление G 20 мбар 20 20 20
Номинальное давление G 25 мбар 25 25 25
Номинальное давление G 30 мбар 29 29 29
Ном. давление G 31 (сжиж. газ) мбар 37 37 37
Максимальное давление мбар 40 40 40
Мощность двигателя Вт 75 110 200
Макс. потребляемая мощность Вт 260 270 350
Напряжение питания однофазное 230 В (-15% +10%) 50 Гц
Степень электрозащиты IP 40
Время срабатывания блока управления ≤ 3 сек.
* минимум первой ступени / минимум второй ступени - максимум второй ступени
РАБОЧИЙ ДИАПАЗОН: мощность – сопротивление камеры сгорания
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
