F.B.R. GAS X3 /M CE TC + R. CE D1"- S [8/15] Регулировка сервопривода
МОДЕЛИ: GAS X2/MCE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
073030_2A
07
РЕГУЛИРОВКА СЕРВОПРИВОДА

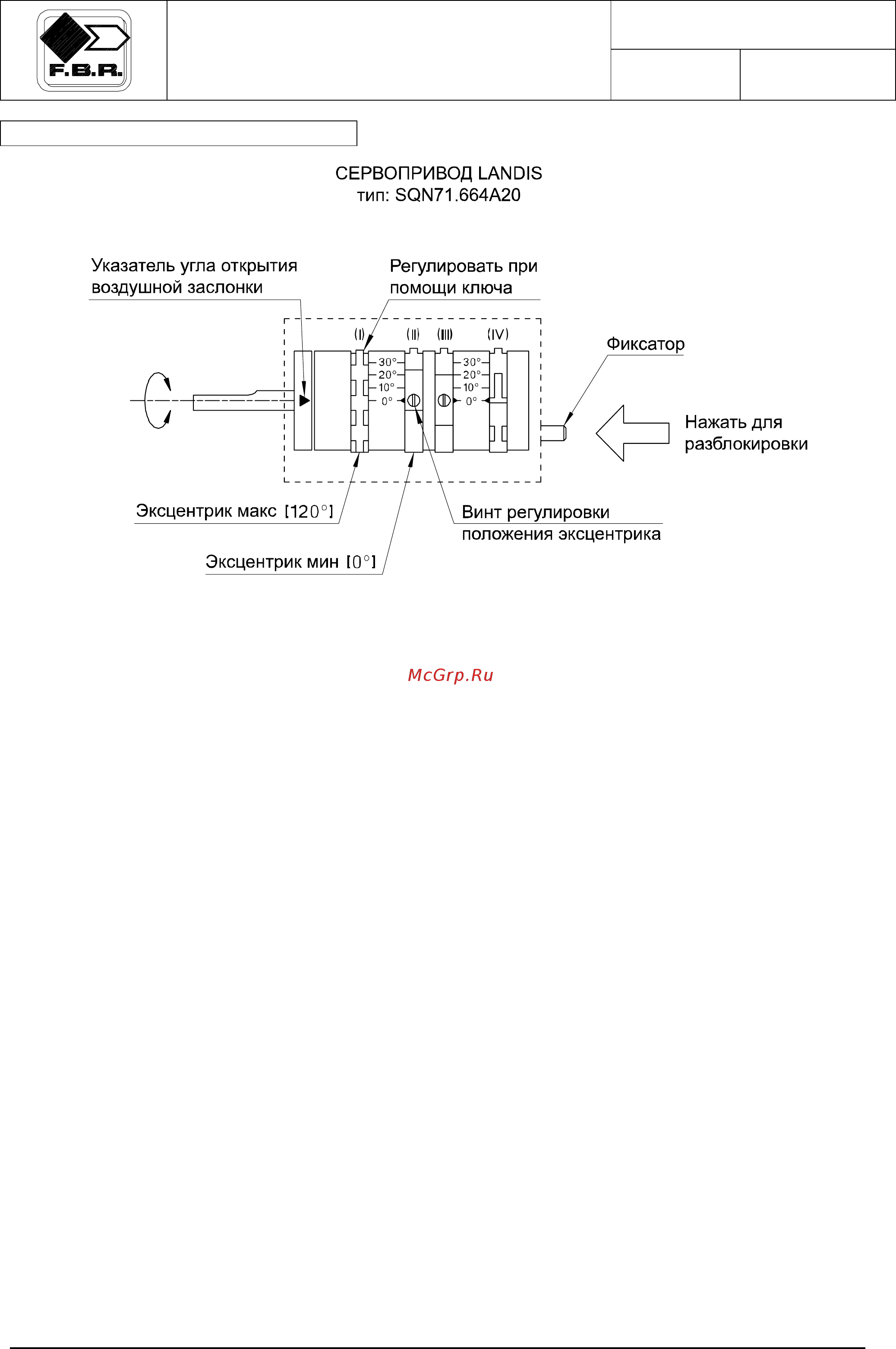

Запустите горелку и доведите ее до точки максимального угла открытия сервопривода (эксцентрик (I),
откалиброван на заводе), отрегулируйте расход газа при помощи рабочего клапана и расход воздуха при
помощи винтов регулировочного механизма. Затем переведите горелку в режим с минимальным углом
открытия сервопривода и отрегулируйте мощность при помощи эксцентрика (II) сервопривода и изменения
расхода воздуха.
Для промежуточных точек регулировочного сектора необходимо провести только регулировку расхода
воздуха.
Для обеспечения оптимальной регулировки во всех точках необходимо выровнять положение каждого
винта регулировочного сектора относительно оси подшипника, с их последующей регулировкой для
достижения требуемого расхода воздуха.
Увеличение или уменьшение мощности должно выполняться постепенной регулировкой всех винтов для
того, чтобы достичь плавного изменения мощности.
ВНИМАНИЕ: нужно стараться избегать резких изгибов пластины, которые могут привести к остановке
сервопривода.
Во время регулировки нужно использовать газоанализатор для достижения оптимальных параметров
горения.
Пример регулировки эксцентриков:
30º (II) эксцентрик минимум
120º (I) эксцентрик максимум
Версия 1.0
