F.B.R. GAS X3 /M CE TC + R. CE D1"- S [4/15] Для переключения горелок с природного газа на сжиженный и обратно необходимо заменить смесительный комплект и модуляционный обтюратор для переключения с короткой пламенной трубы на длинную необходимо заменить пламенную трубу регулятор и смесительный узел после каждого переключения необходимо заново произвести настройку горелки
МОДЕЛИ: GAS X2/MCE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
073030_2A
03
ПЕРЕКЛЮЧЕНИЕ ГОРЕЛКИ

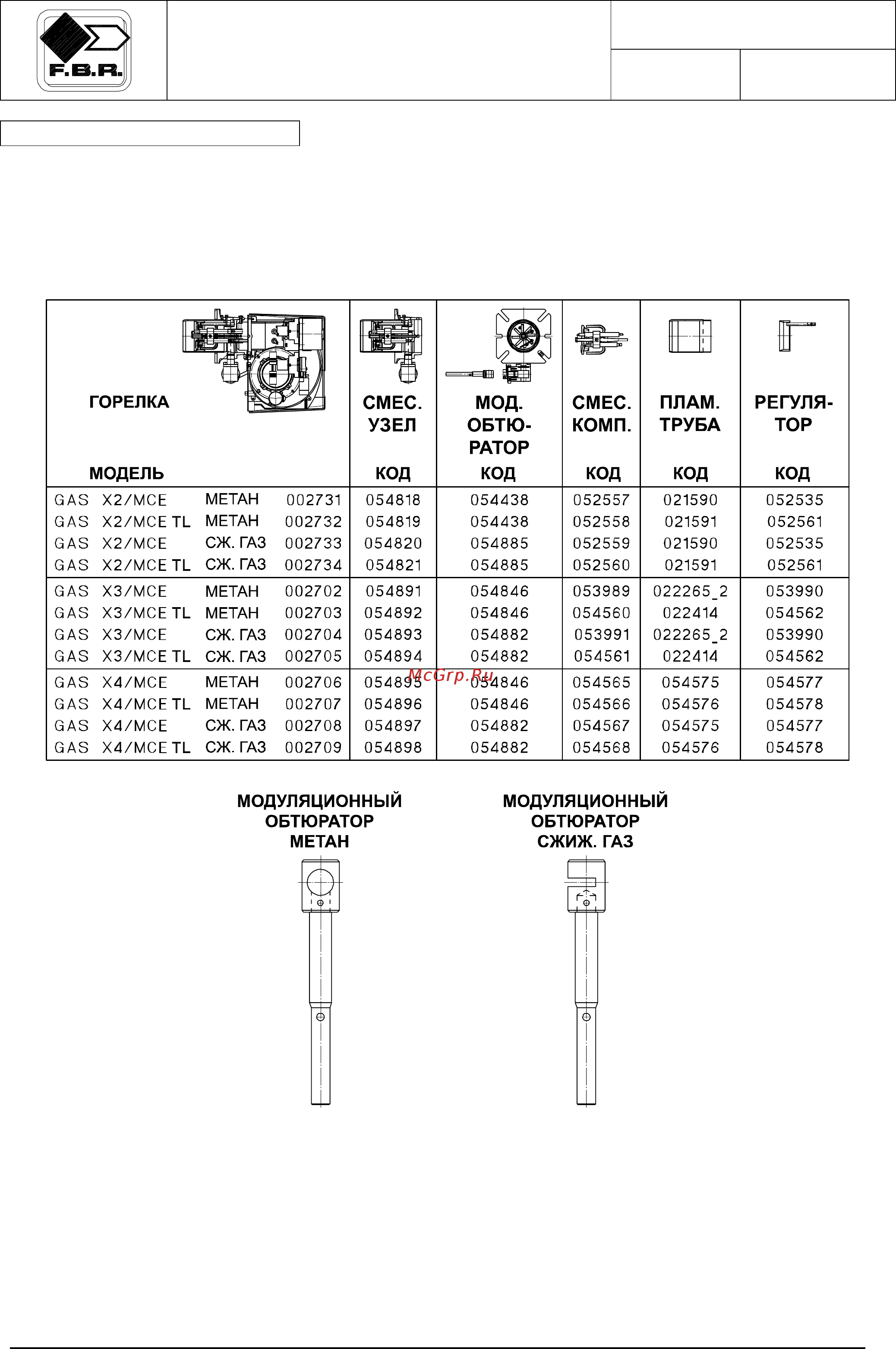

Для переключения горелок с ПРИРОДНОГО газа на СЖИЖЕННЫЙ и обратно необходимо
заменить СМЕСИТЕЛЬНЫЙ КОМПЛЕКТ и МОДУЛЯЦИОННЫЙ ОБТЮРАТОР.
Для переключения с короткой пламенной трубы на длинную необходимо заменить ПЛАМЕННУЮ
ТРУБУ, РЕГУЛЯТОР и СМЕСИТЕЛЬНЫЙ УЗЕЛ. После каждого переключения необходимо заново
произвести настройку горелки.
Условные обозначения:
TL = длинная пламенная труба
ВНИМАНИЕ:
Для сжигания различных газов используются различные смесительные комплекты. В связи с
этим должно использоваться только топливо, указанное на этикетке, приклеенной на горелке.
При переключении на другой вид топлива необходимо приклеить новую этикетку с указанием
типа этого топлива.
Версия 1.0
