F.B.R. GAS X3 /M CE TC + R. CE D1"- S [7/15] Принцип работы
МОДЕЛИ: GAS X2/MCE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
073030_2A
06
ПРИНЦИП РАБОТЫ
МОДУЛИРУЕМОЕ РЕГУЛИРОВАНИЕ

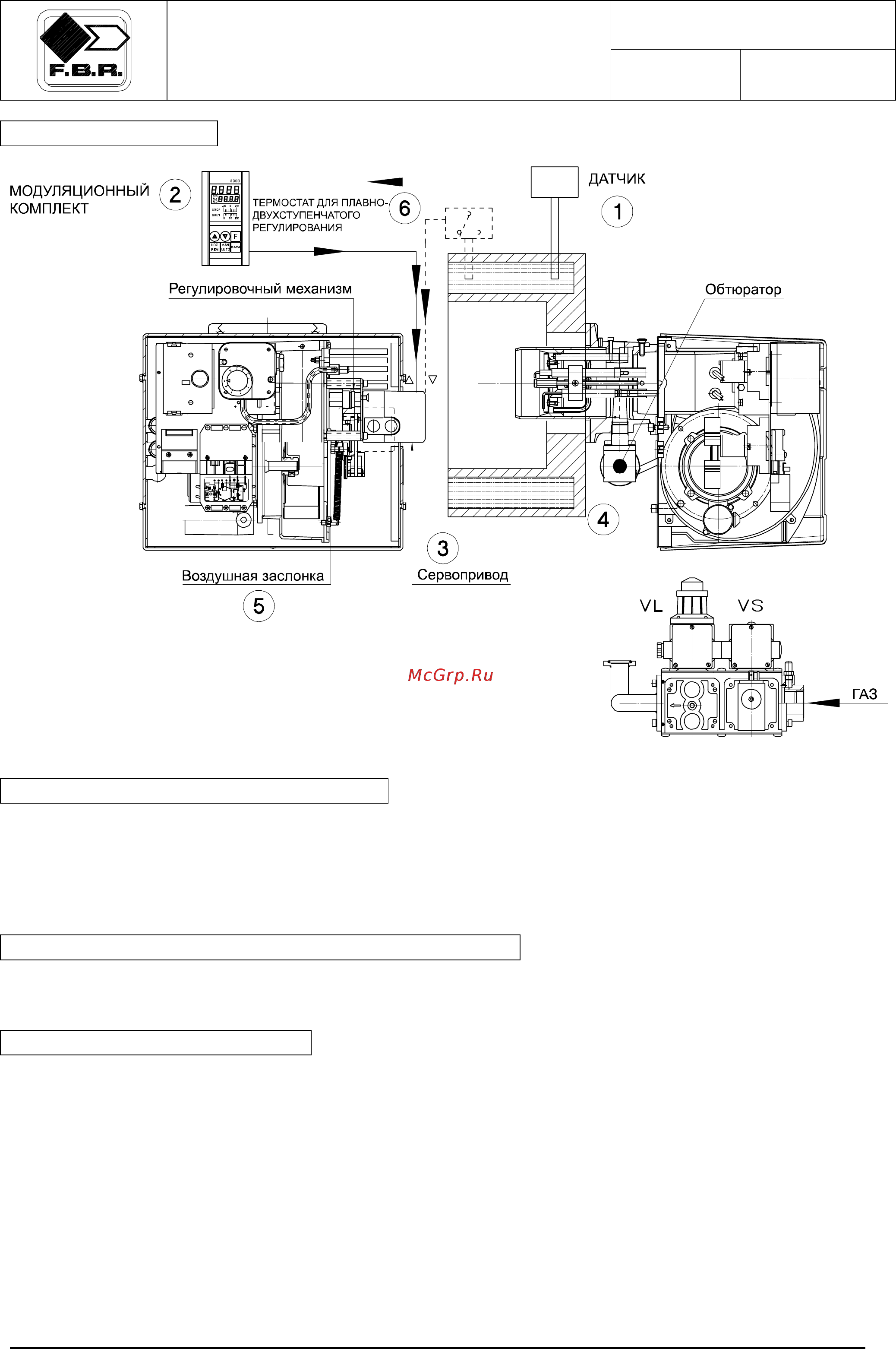

Датчик (1) передает значение температуры (или давления) на модуляционный комплект (2), который в
соответствии с установленным значением подает команду на сервопривод (3). Сервопривод управляет
регулировочным механизмом подачи газа и воздуха, и таким образом обеспечивается модулируемое
регулирование мощности в соответствии с заданными настройками. Регулирование подачи газа
обеспечивается при помощи обтюратора (4), воздуха – при помощи заслонки (5).
ПЛАВНО-ДВУХСТУПЕНЧАТОЕ РЕГУЛИРОВАНИЕ
В данном случае трехконтактный термостат (или реле давления) (6) непосредственно подает команды на
сервопривод (3).
РЕГУЛИРОВКА ВОЗДУХ-ГАЗ
Сервопривод управляет регулировочным механизмом, который связан с воздушной заслонкой и
обтюратором, и таким образом осуществляется плавное регулирование расходов воздуха и газа.
