F.B.R. GAS X3 /M CE TC + R. CE D1"- S [9/15] Пример регулировки эксцентриков
МОДЕЛИ: GAS X2/MCE
GAS X3/2CE-4/2CE
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
073030_2A
08

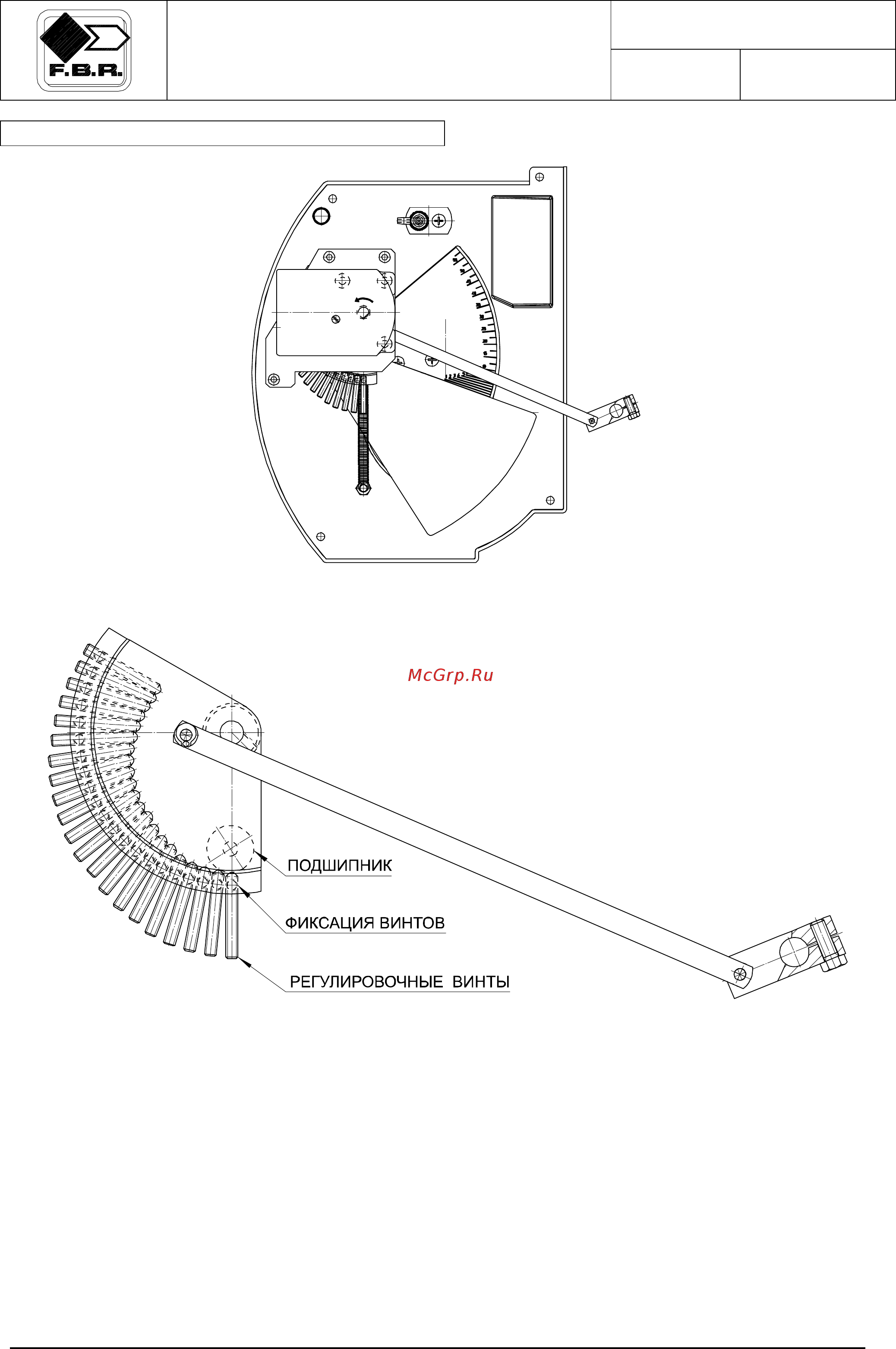

ПРИМЕР РЕГУЛИРОВКИ ЭКСЦЕНТРИКОВ
Для обеспечения оптимальной регулировки во всех точках необходимо выровнять положение каждого
винта регулировочного сектора относительно оси подшипника, с их последующей регулировкой для
достижения требуемого расхода воздуха.
Увеличение или уменьшение мощности должно выполняться постепенной регулировкой всех винтов для
того, чтобы достичь плавного изменения мощности.
ВНИМАНИЕ: нужно стараться избегать резких изгибов пластины, которые могут привести к остановке
сервопривода.
