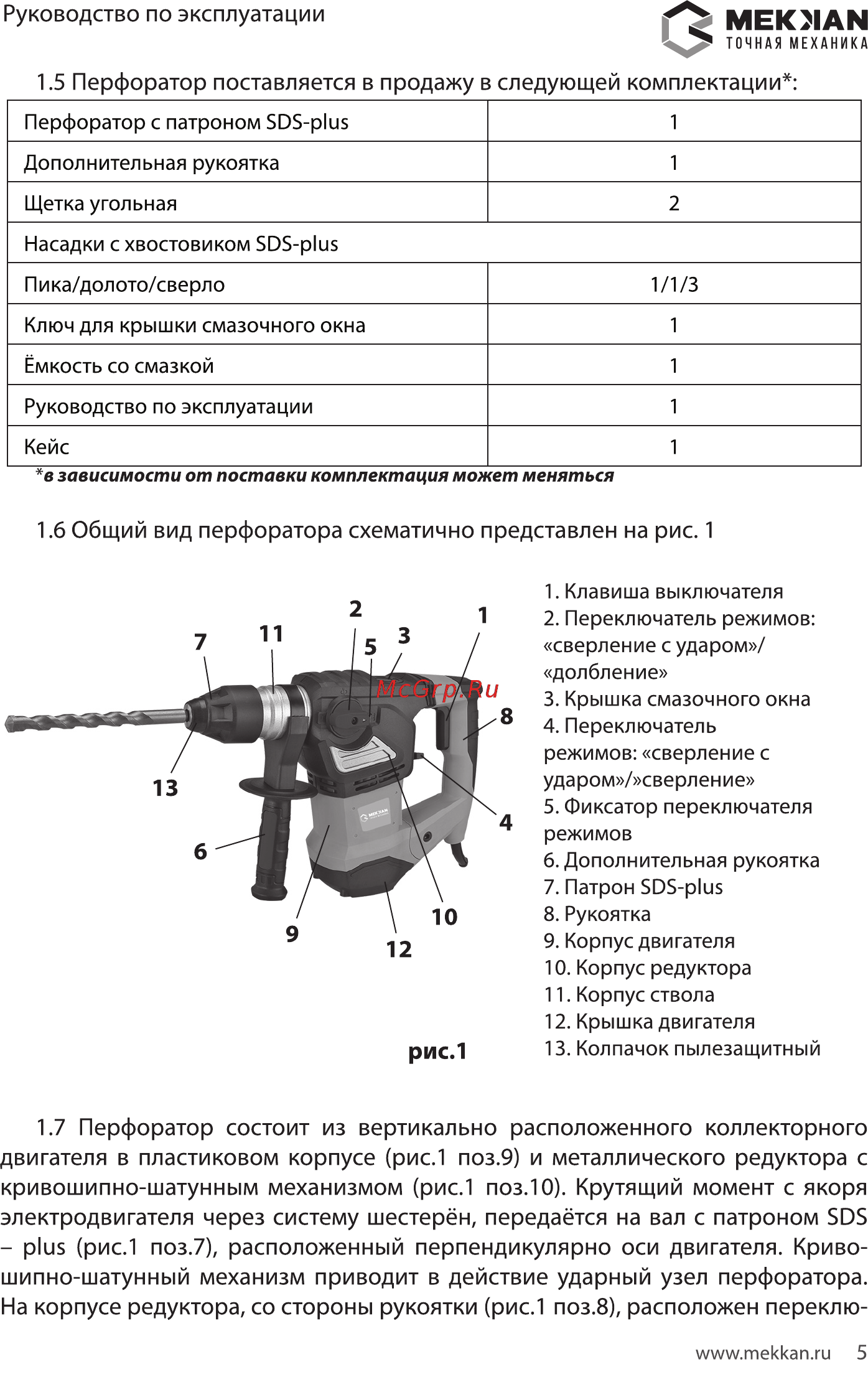

МЕКМАЫ Руководство по эксплуатации ТОЧНАЯ МЕХАНИКА 1 5 Перфоратор поставляется в продажу в следующей комплектации Перфоратор с патроном SDS plus 1 Дополнительная рукоятка 1 Щетка угольная 2 Насадки с хвостовиком SDS plus Пика долото сверло 1 1 3 Ключ для крышки смазочного окна 1 Ёмкость со смазкой 1 Руководство по эксплуатации 1 Кейс в зависимости от поставки комплектация может меняться 1 1 6 Общий вид перфоратора схематично представлен на рис 1 рис 1 1 Клавиша выключателя 2 Переключатель режимов сверление с ударом долбление 3 Крышка смазочного окна 4 Переключатель режимов сверление с ударом сверление 5 Фиксатор переключателя режимов б Дополнительная рукоятка 7 Патрон 5О5 р1и5 8 Рукоятка 9 Корпус двигателя 10 Корпус редуктора 11 Корпус ствола 12 Крышка двигателя 13 Колпачок пылезащитный 1 7 Перфоратор состоит из вертикально расположенного коллекторного двигателя в пластиковом корпусе рис 1 поз 9 и металлического редуктора с кривошипно шатунным механизмом рис 1 поз 10 Крутящий момент с якоря электродвигателя через систему шестерён передаётся на вал с патроном SDS plus рис 1 поз 7 расположенный перпендикулярно оси двигателя Криво шипно шатунный механизм приводит в действие ударный узел перфоратора На корпусе редуктора со стороны рукоятки рис 1 поз 8 расположен переклюwww mekkan ru 5
