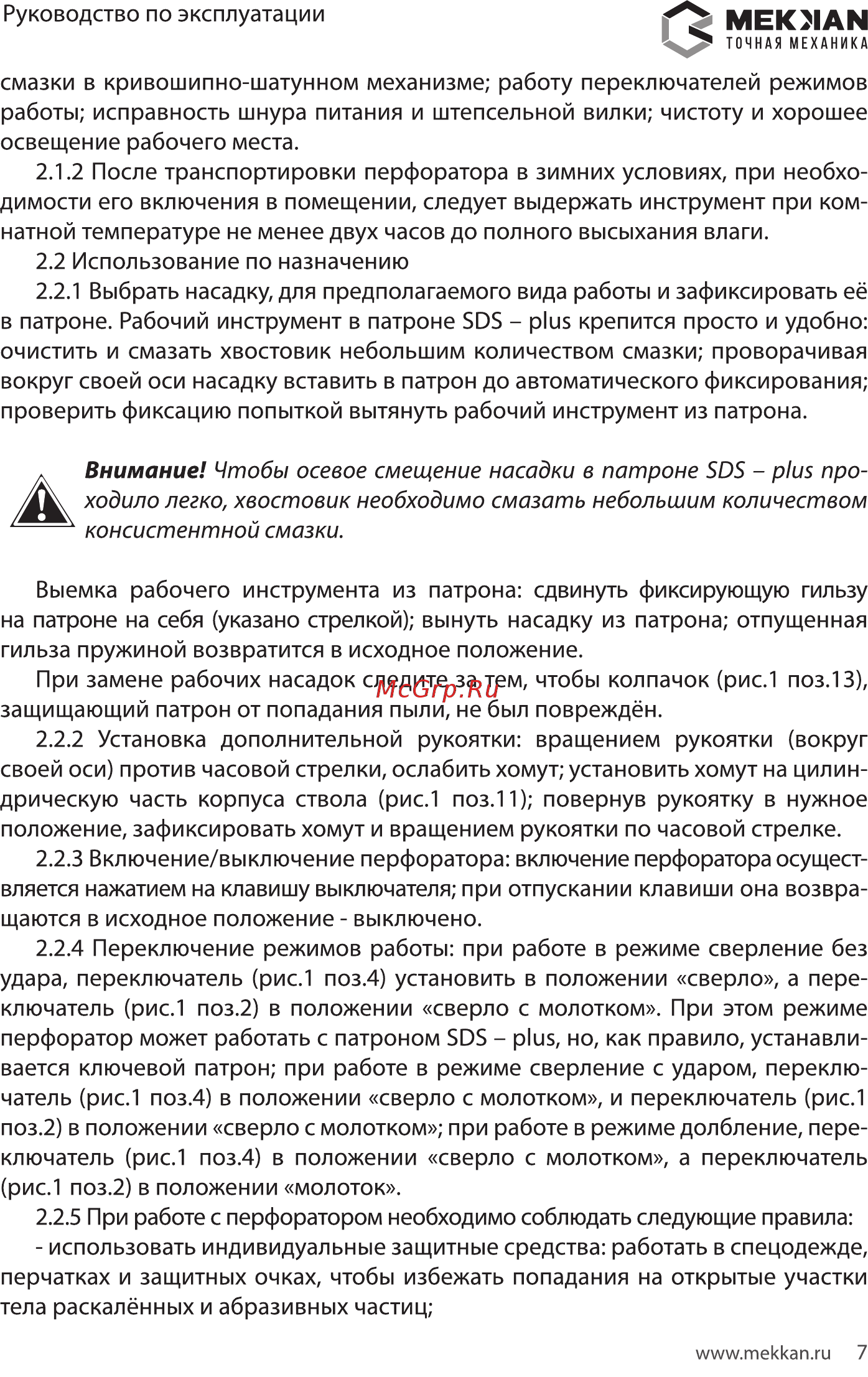

Руководство по эксплуатации MEKMAN ТОЧНАЯ МЕХАНИКА смазки в кривошипно шатунном механизме работу переключателей режимов работы исправность шнура питания и штепсельной вилки чистоту и хорошее освещение рабочего места 2 1 2 После транспортировки перфоратора в зимних условиях при необхо димости его включения в помещении следует выдержать инструмент при ком натной температуре не менее двух часов до полного высыхания влаги 2 2 Использование по назначению 2 2 1 Выбрать насадку для предполагаемого вида работы и зафиксировать её в патроне Рабочий инструмент в патроне SDS plus крепится просто и удобно очистить и смазать хвостовик небольшим количеством смазки проворачивая вокруг своей оси насадку вставить в патрон до автоматического фиксирования проверить фиксацию попыткой вытянуть рабочий инструмент из патрона А Внимание Чтобы осевое смещение насадки в патроне SDS plus проходило легко хвостовик необходимо смазать небольшим количеством консистентной смазки Выемка рабочего инструмента из патрона сдвинуть фиксирующую гильзу на патроне на себя указано стрелкой вынуть насадку из патрона отпущенная гильза пружиной возвратится в исходное положение При замене рабочих насадок следите за тем чтобы колпачок рис 1 поз 13 защищающий патрон от попадания пыли не был повреждён 2 2 2 Установка дополнительной рукоятки вращением рукоятки вокруг своей оси против часовой стрелки ослабить хомут установить хомут на цилин дрическую часть корпуса ствола рис 1 поз 11 повернув рукоятку в нужное положение зафиксировать хомут и вращением рукоятки по часовой стрелке 2 2 3 Включение выключение перфоратора включение перфоратора осущест вляется нажатием на клавишу выключателя при отпускании клавиши она возвра щаются в исходное положение выключено 2 2 4 Переключение режимов работы при работе в режиме сверление без удара переключатель рис 1 поз 4 установить в положении сверло а пере ключатель рис 1 поз 2 в положении сверло с молотком При этом режиме перфоратор может работать с патроном SDS plus но как правило устанавли вается ключевой патрон при работе в режиме сверление с ударом переклю чатель рис 1 поз 4 в положении сверло с молотком и переключатель рис 1 поз 2 в положении сверло с молотком при работе в режиме долбление пере ключатель рис 1 поз 4 в положении сверло с молотком а переключатель рис 1 поз 2 в положении молоток 2 2 5 При работе с перфоратором необходимо соблюдать следующие правила использовать индивидуальные защитные средства работать в спецодежде перчатках и защитных очках чтобы избежать попадания на открытые участки тела раскалённых и абразивных частиц www mekkan ru 7
