10
РФ
RU

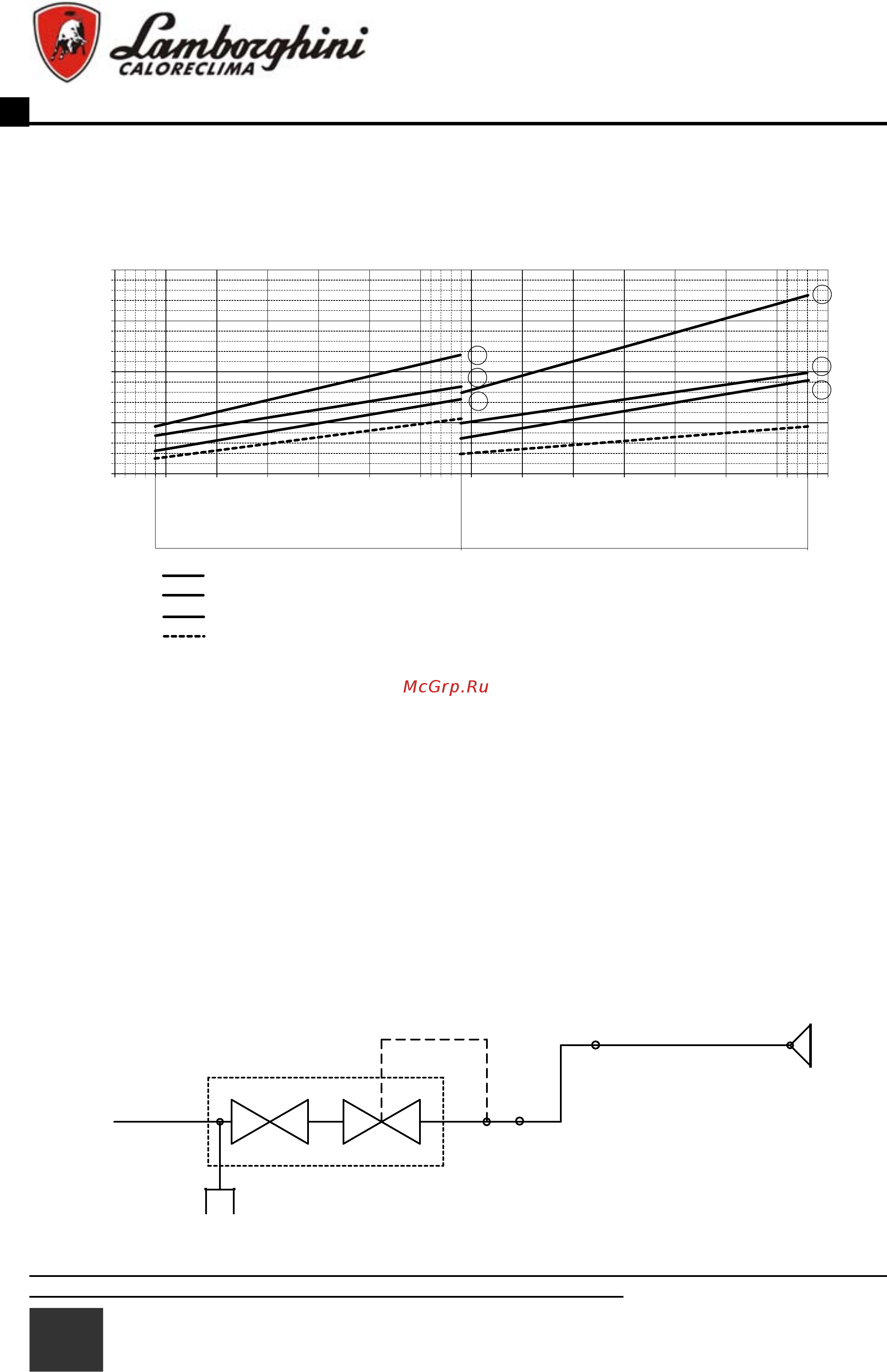

КРИВЫЕ ДАВЛЕНИЯ/РАСХОДА
Показывают давление газа в мбарах (в различных точках газовой рампы), необходимое для получения
определенного расхода в м3/ч. Давление измеряется при работающей горелке при давлении в камере
сгорания, равном 0 мбар. Если камера находится под давлением, необходимое давление газа будет равно
приведенному на диаграмме плюс значение давления в камере.
0
10
20
30
40
300 350 400 450 500 550
600 650
700 750 800 850 900 950
1000
kW
mbar
2
1
2
2
1
1
3
3
3
Pe = Давление перед блоком клапанов
Pt = Давление в головке сгорания
Pv = давление после рампы
PG = Прессостат минимального давления газа
PG
Pt
Pe
Pv
ВНИМАНИЕ: точки отбора давления газа Pt - Pv представляет собой игольчатый затвор. Убедиться,
что точки отбора газа Pt - Pv закрыты во время нормальной работы.
M
ПРИМЕЧАНИЕ: Для получения информации по установке редуктора (газовая диафрагма) см.
параграф «УСТАНОВКА ГАЗОВОЙ ДИАФРАГМЫ».
VGD 20.403 (давление на входе)
VCV 350 (давление на входе)
VCV 240 (давление на входе)
Pv (давление после рампы)
С редуктором диам. 23 мм Без редуктора
