7
РФ
RU

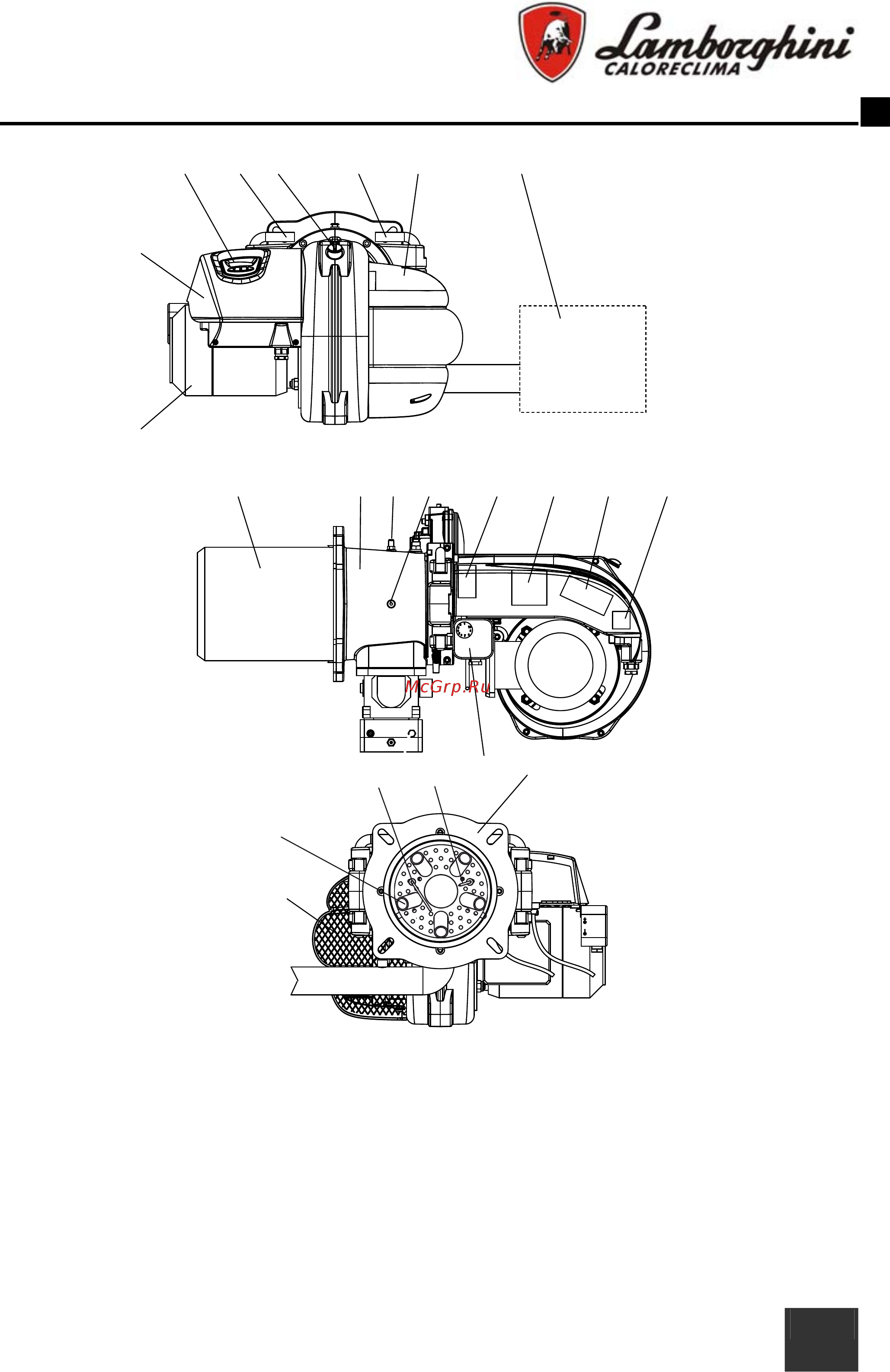

ОСНОВНЫЕ КОМПОНЕНТЫ
УСЛОВНЫЕ
ОБОЗНАЧЕНИЯ
1 Двигатель
2 Приборный щиток
3 Дисплей
4 Глазок
5 Крышка
воздухозаборника
6 Узел газового клапана
7 Серводвигатель
регулятора воздуха
8 Блок управления
9 Счетчик – реле
двигателя
10 Сопло
11 Фланец горелки
12 Воздухозаборник
13 Регулировочное кольцо
14 Прессостат воздуха
15 Изолирующий фланец
16 Головка сгорания
17 Воздухозаборник
18 Ионизирующий электрод
19 Электрод зажигания
20 Трансформатор
зажигания
P Стержни шарнирного
соединения
M
1
2
3
4
5 6
10
11
12
13
14 15
16
17
18 19
20 7
P P
pG
pL
pF
8
9
