11
РАБОЧИЙ ЦИКЛ
ОДНОСТУПЕНЧАТЫЙ:
При включении запускается электродвигатель горелки и начинается этап предварительного вентилирования
длительностью 15 секунд. Во время этого этапа включается трансформатор поджига и между электродами
образуется дуга. По окончании этапа предварительного вентилирования открывается клапан
включения/отключения подачи топлива, и через форсунки начинает поступать топливо, благодаря чему
формируется факел пламени. Еще через 3 секунды (этап послеподжига) межэлектродная дуга гаснет. Если в
течение 10 секунд после завершения этапа предварительного вентилирования факел пламени не возникнет,
горелка отключится. Если во время выполнения стандартной последовательности включения факел пламени
случайно погаснет, автоматически начнется повторный поджиг. Отключение горелки указывается с помощью
индикаторной лампочки системы нагрева котла (20) и/или индикаторной лампочки терморегулятора
температуры в помещении. Повторный пуск горелки производится при нажатии кнопки возврата в исходное
состояние (20).
ДВУХСТУПЕНЧАТЫЙ:
При включении запускается электродвигатель горелки и начинается этап предварительного вентилирования
длительностью 13 секунд. Во время этого этапа включается трансформатор поджига и между электродами
образуется дуга. По окончании этапа предварительного вентилирования открывается клапан
включения/отключения подачи топлива, и через форсунки начинает поступать топливо, благодаря чему
формируется факел пламени. Еще через 15 секунд (этап послеподжига) межэлектродная дуга гаснет. Если в
течение 10 секунд после завершения этапа предварительного вентилирования факел пламени не возникнет,
горелка отключится. В конце этапа послеподжига подается питание на серводвигатель воздушной заслонки,
которая, открываясь, запитывает топливный электромагнитный клапан, находящийся на насосе, вследствие
чего давление дизельного топлива в форсунке увеличивается с 10 кг/см
2
(1 ступень) до 18 кг/см
2
(вторая
ступень). Если во время выполнения стандартной последовательности включения факел пламени случайно
погаснет, автоматически начнется повторный поджиг. Отключение горелки указывается с помощью
индикаторной лампочки системы нагрева котла (20) и/или индикаторной лампочки терморегулятора
температуры в помещении. Повторный пуск горелки производится при нажатии кнопки возврата в исходное
состояние (20).

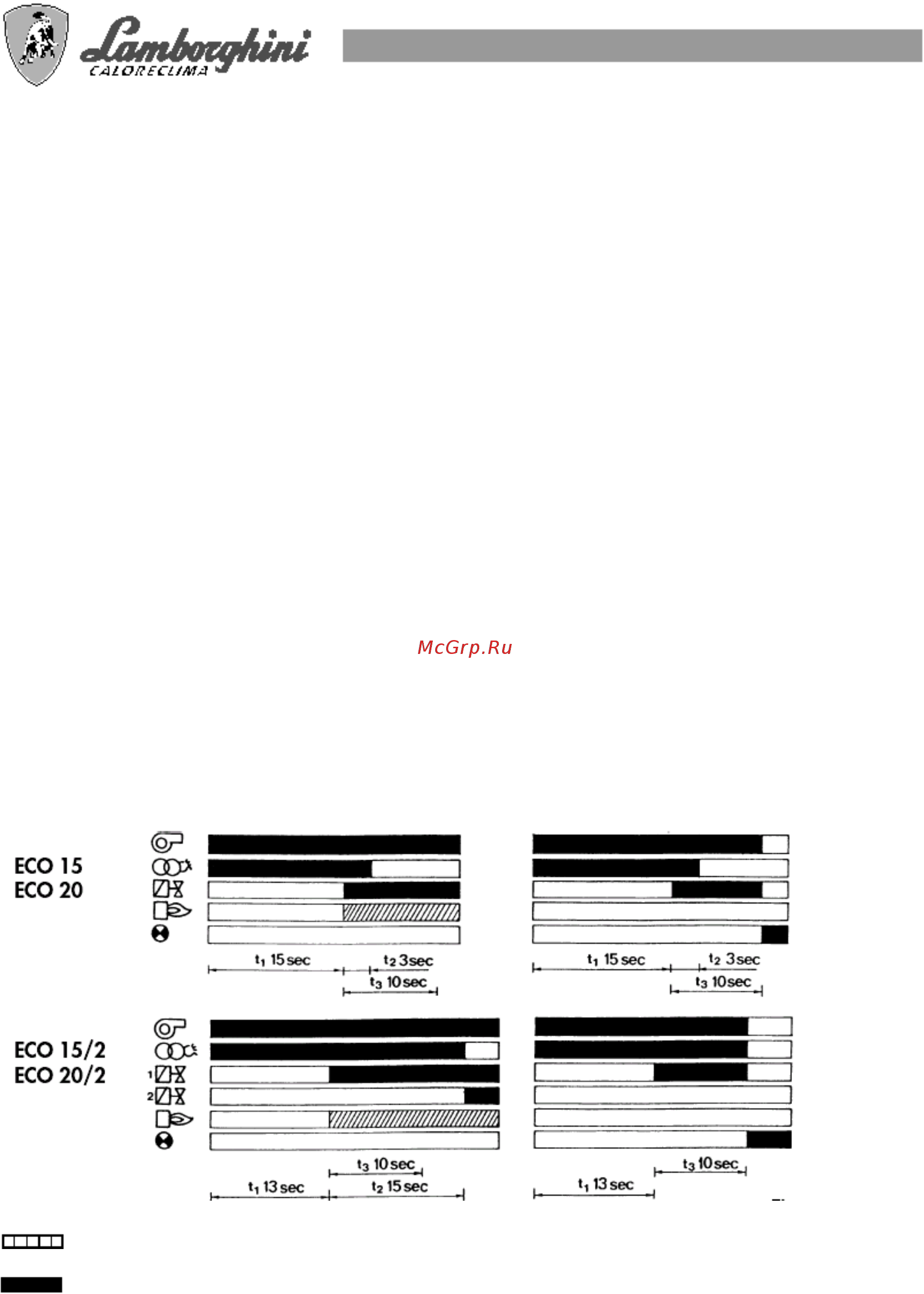

Рис. 5
Необходимые входные сигналы
t1
Этап предварительного вентилирования и
предварительного поджига
Выходные сигналы
t2
Этап послеподжига
t3
Максимальное время срабатывания
предохранительных блокировок
