Lamborghini ECO 20/2 [9/21] Eco 20

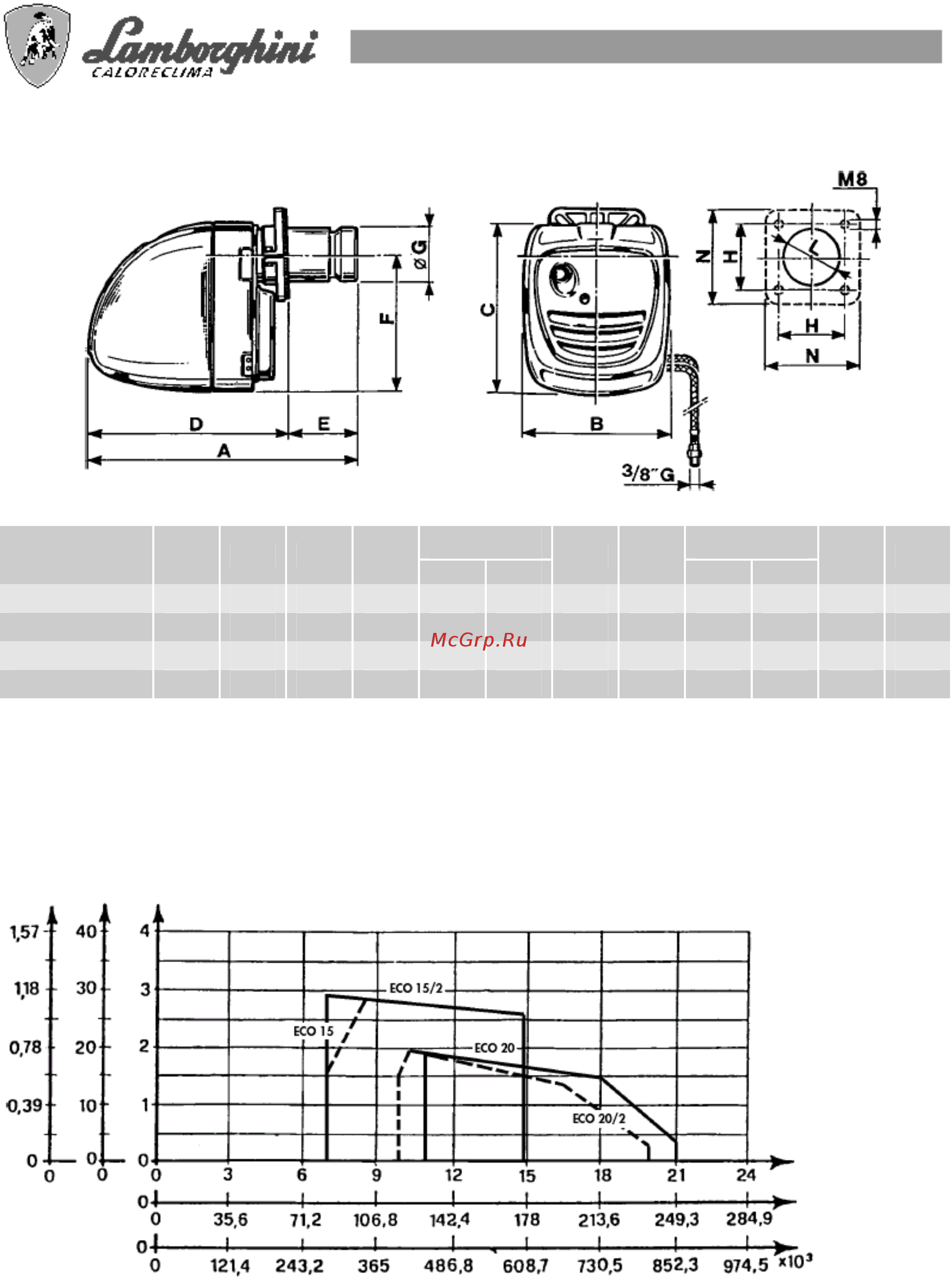

РАЗМЕРЫ (мм)

Рис. 2

E H

Модель A B C D

min max

F ØG

min max

ØL N

ECO 15

550 275 340 400 80 150 274 114 110 150 120 180

ECO 15/2

685 275 340 400 80 285 274 114 110 150 120 180

ECO 20

535 275 340 400 60 135 274 114 110 150 120 180

ECO 20/2

700 275 340 400 60 300 274 114 110 150 120 180

РАБОЧИЕ КРИВЫЕ

Кривые, представленные на диаграмме, показывают результаты испытаний на горение, проведенных с

учетом характеристик камеры сгорания, предусмотренных в стандартах ANCC / DIN.

*wg мм H

O мбар

Рис. 3

кг/час

кВт

Btu/час
