18
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (см. рис. 13-14-15-16)

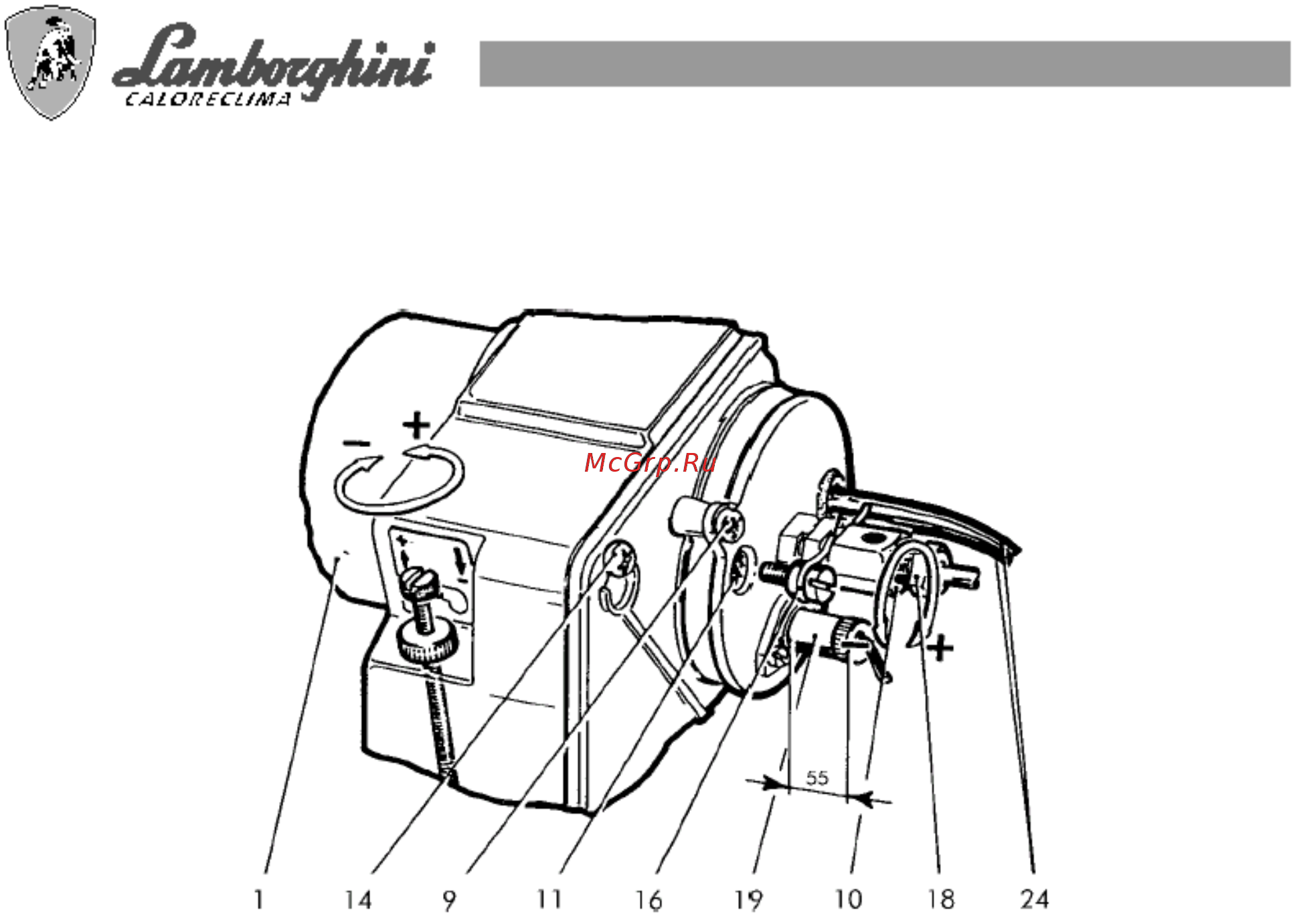

Рис. 13
ВНИМАНИЕ: все операции должны выполняться только после отключения электропитания главным
выключателем и после того, как будет вынута вилка (38). Сняв крышку (23) с горелки, можно выполнить
следующие проверки и провести ее очистку.
ФОТОРЕЗИСТОР (19)
Выньте фоторезистор и осторожно очистите его датчик. Для очистки пользуйтесь сухой и чистой тканью.
При установке фоторезистора обратно удостоверьтесь, что он должным образом закреплен. Если
устанавливается фоторезистор BRAHMA, необходимо выдерживать размер 55 мм, указанный на рис. 13.
ФОРСУНКА (3)
Снимите высоковольтные провода (24) со стороны трансформатора и выньте фоторезистор (19), отвинтите
штуцер (18) и еще один штуцер (30) на топливном насосе. Отвинтите винты крепления крышки (9) и
выньте узел держателя форсунки (10), вращая крышку против часовой стрелки. Снимите с электродов (4-
5) высоковольтные провода, ослабьте стопорный винт держателя (6), выньте держатель диска дефлектора
(диффузора) и электродов (43), а затем вывинтите форсунку. Чтобы тщательно очистить форсунку,
разберите фильтр и прочистите бензином пазы и отверстия для распыления. Ни в коем случае не
пользуйтесь инструментами, которые могут повредить внутренние поверхности.
