Lamborghini ECO 20/2 [12/21] Схема электрических соединений
![Lamborghini ECO 20/2 [12/21] Схема электрических соединений](/views2/1570592/page12/bgc.png)
12

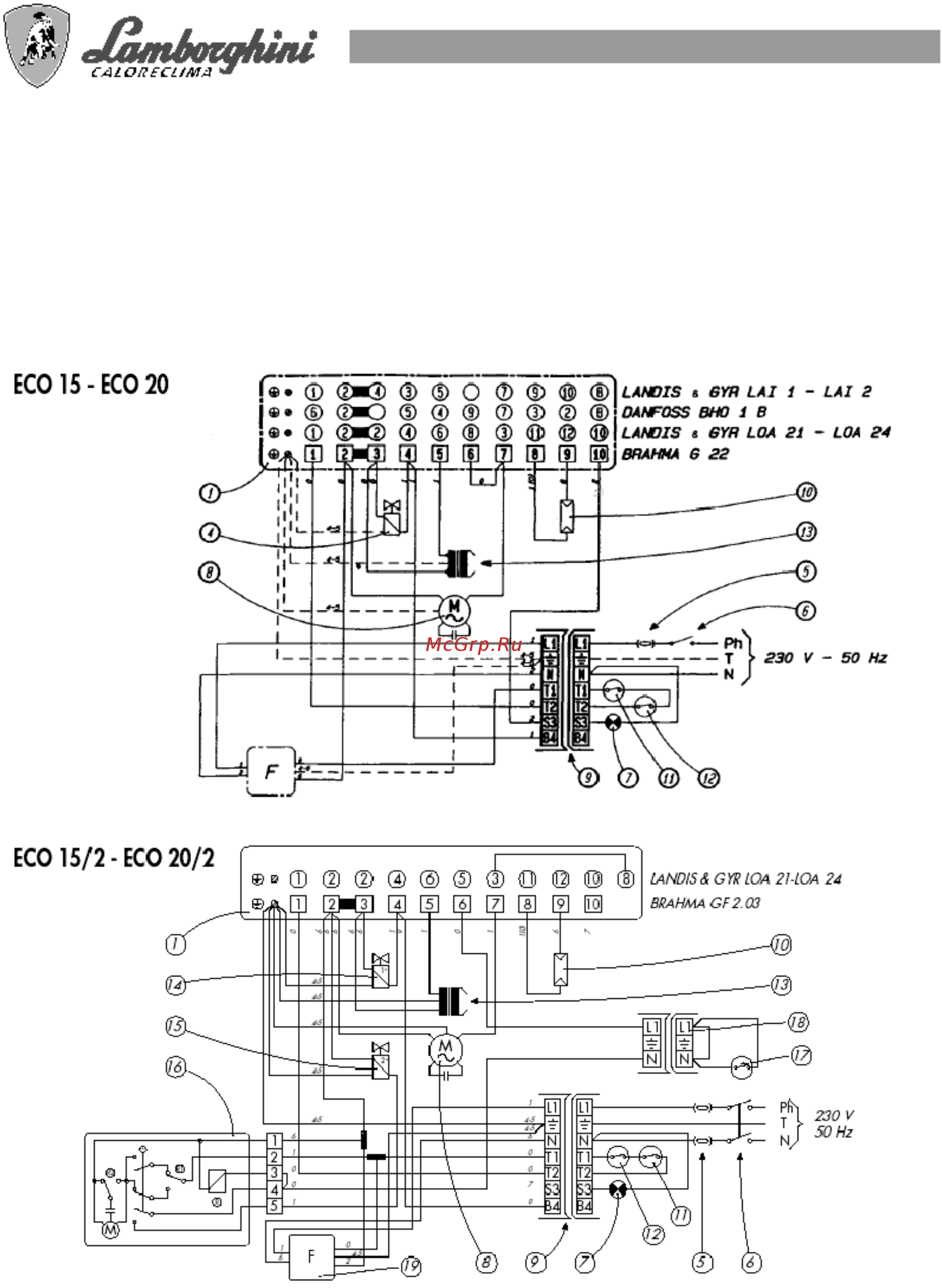

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
Горелка должна подключаться к источнику электропитания через общий выключатель на 10А; ее защита
обеспечивается с помощью плавких предохранителей на 3А.
Площадь поперечного сечения электропроводки должна быть не меньше 1 мм
2
с изоляцией на 2000 В.
Для подключения к источнику электропитания дополнительного оборудования см. схему электрических
соединений.
Горелка должна быть надлежащим образом заземлена в соответствии с действующими нормативами
ENPI.
Рис. 6а
Рис. 6б
Содержание
- Горелки на дизельном топливе 1
- Руководство по монтажу эксплуатации и техническому обслуживанию 1
- Внимательно прочтите данные инструкции и предупреждения данные в настоящей брошюре в которых содержатся важные указания касающиеся обеспечения безопасности при монтаже эксплуатации и при проведении технического обслуживания установки бережно храните данную брошюру для того чтобы в последующем можно было обращаться к ней монтаж горелки должен выполняться квалифицированными специалистами которые будут нести ответственность за соблюдение действующих правил техники безопасности 2
- Общие положения ___________________________________________________ 4 меры предосторожности при работе с горелками _________________________ 5 общие сведения об источниках питания ________________________________ 6 технические характеристики __________________________________________ 8 размеры мм _______________________________________________________ 9 рабочий диапазон ___________________________________________________ 9 трубопроводы подачи дизельного топлива _____________________________ 10 рабочий цикл ______________________________________________________ 11 схема электрических соединений _____________________________________ 12 регулировки _______________________________________________________ 13 монтаж ___________________________________________________________ 16 отключение _______________________________________________________ 17 уход и техническое обслуживание ____________________________________ 18 3
- При определении места размещения и при монтаже котла 3
- Содержание страница 3
- Строго соблюдайте действующие местные постановления и распоряжения 3
- Общие положения 4
- Горелки 5
- Меры предосторожности при работе с горелками 5
- Особые меры предосторожности 5
- Общие сведения об источниках питания 6
- Питание газом дизельным топливом или другими видами топлива 6
- Электропитание 6
- А ни в коем случае не прикасайтесь к электрическим выключателям телефону или к любым другим устройствам которые при работе могут искрить 7
- А чтобы газопровод и линия подачи газа удовлетворяли действующим нормативам и предписаниям б чтобы все газовые соединения были хорошо загерметизированы в чтобы вентиляционные отверстия в помещении где установлен котел обеспечивали поток воздуха который удовлетворяет действующим нормативам и были достаточными для нормальной работы горелки 7
- Б сразу же откройте все двери и окна чтобы проветрить помещение и удалить газ в перекройте газовый кран ы г вызовите квалифицированного специалиста 7
- Горелка поставляется полностью собранной с выполненным монтажом электропроводки и упакованной в виде одного места багажа чтобы не допустить случайного повреждения горелки рекомендуется извлекать ее из упаковки только в момент проведения монтажа 7
- Если вы почувствуете запах газа 7
- Квалифицированный специалист должен проверить 7
- Меры предосторожности при использовании газа 7
- Не оставляйте горелку включенной когда ею не пользуются всегда перекрывайте газовый кран 7
- Не перекрывайте вентиляционные отверстия в помещении где установлен котел отсутствие свободного доступа воздуха может привести к возникновению опасных ситуаций таких как образования токсичных и или взрывоопасных газовых смесей 7
- Не пользуйтесь газовыми трубами для заземления установки 7
- Поставка оборудования 7
- При длительном отсутствии пользователь должен перекрыть главный клапан на магистрали подачи газа к горелке 7
- Рис 1 7
- Технические характеристики 8
- 275 340 400 60 135 274 114 110 150 120 180 9
- 275 340 400 60 300 274 114 110 150 120 180 9
- 275 340 400 80 150 274 114 110 150 120 180 9
- 275 340 400 80 285 274 114 110 150 120 180 9
- E h модель a b c d 9
- Eco 15 9
- Eco 15 2 9
- Eco 20 9
- Eco 20 2 9
- Min max 9
- Кривые представленные на диаграмме показывают результаты испытаний на горение проведенных с учетом характеристик камеры сгорания предусмотренных в стандартах ancc din 9
- Рабочие кривые 9
- Размеры мм 9
- Рис 2 9
- Рис 3 9
- Всасывающая система сливная система 10
- Общая длина трубопровода 10
- Рис 4 10
- Трубопроводы подачи топлива 10
- Двухступенчатый 11
- Одноступенчатый 11
- Рабочий цикл 11
- Рис 5 11
- Горелка должна подключаться к источнику электропитания через общий выключатель на 10а ее защита обеспечивается с помощью плавких предохранителей на 3а площадь поперечного сечения электропроводки должна быть не меньше 1 м 12
- Рис 6а рис 6б 12
- С изоляцией на 2000 в для подключения к источнику электропитания дополнительного оборудования см схему электрических соединений горелка должна быть надлежащим образом заземлена в соответствии с действующими нормативами enpi 12
- Схема электрических соединений 12
- Регулировка держателя форсунки 13
- Регулировка подачи воздуха 13
- Регулировки 13
- Рис 7 13
- Рис 8 13
- Давление нагнетания насоса устанавливается изготовителем в процессе производства и составляет 10 кг с 14
- Давление нагнетания насоса устанавливается изготовителем в процессе производства и составляет 12 кг с 14
- Для 14
- Примечание при диапазоне измерений манометра 30 кг с 14
- Рабочий диапазон насоса составляет минимум 7 и максимум 14 кг с 14
- Регулировка давления нагнетания насоса для eco 15 2 eco 20 2 14
- Регулировка давления нагнетания насоса для eco 15 eco 20 14
- Рис 9 14
- Ступени и 18 кг с 14
- Ступени и 42 для 14
- Ступени тем не менее в случае необходимости указанную величину давления можно изменить путем вращения винта 61 для 14
- Ступени чтобы проверить полученную величину давления подсоедините манометр в точке измерения давления 27 14
- Тем не менее в случае необходимости указанную величину давления можно изменить путем вращения винта 42 чтобы проверить полученную величину давления подсоедините манометр в точке измерения давления 27 14
- Практические советы по регулировке редукторного электродвигателя 15
- Регулировка подачи воздуха с помощью редукторного электродвигателя eco 15 2 eco 20 2 15
- Рис 10 15
- Установка места включения контактов 15
- Крепление горелки к котлу 16
- Монтаж 16
- Перед включением горелки всегда проверяйте чтобы 16
- Расположение горелки 16
- Рис 11 16
- Включение 17
- Отключение 17
- Рис 12 17
- Внимание все операции должны выполняться только после отключения электропитания главным выключателем и после того как будет вынута вилка 38 сняв крышку 23 с горелки можно выполнить следующие проверки и провести ее очистку 18
- Выньте фоторезистор и осторожно очистите его датчик для очистки пользуйтесь сухой и чистой тканью при установке фоторезистора обратно удостоверьтесь что он должным образом закреплен если устанавливается фоторезистор brahma необходимо выдерживать размер 55 мм указанный на рис 13 18
- Рис 13 18
- Снимите высоковольтные провода 24 со стороны трансформатора и выньте фоторезистор 19 отвинтите штуцер 18 и еще один штуцер 30 на топливном насосе отвинтите винты крепления крышки 9 и выньте узел держателя форсунки 10 вращая крышку против часовой стрелки снимите с электродов 4 5 высоковольтные провода ослабьте стопорный винт держателя 6 выньте держатель диска дефлектора диффузора и электродов 43 а затем вывинтите форсунку чтобы тщательно очистить форсунку разберите фильтр и прочистите бензином пазы и отверстия для распыления ни в коем случае не пользуйтесь инструментами которые могут повредить внутренние поверхности 18
- Уход и техническое обслуживание см рис 13 14 15 16 18
- Форсунка 3 18
- Фоторезистор 19 18
- C 8 11 19
- Закройте задвижку на трубопроводе подачи топлива снимите крышку насоса выньте сетчатый патрон промойте его бензином и аккуратно поставьте на место 19
- Обозначения 19
- Очистите электроды не меняя их положения относительно диска дефлектора если вы случайно сместили их то руководствуйтесь размерами указанными на рис 14 19
- Рис 14 19
- Рис 15 19
- Фильтр топливного насоса 19
- Электроды поджига 4 5 19
- В этом положении можно проверить чистоту внутренних узлов горелки и при необходимости заменить блок вентилятора с электродвигателем в процессе обратной установки следите чтобы был выдержан зазор указанный на рисунке 15 предупреждение в случае возникновения опасной ситуации отключите электропитание общим выключателем установив его в положение off и перекройте подачу топлива с помощью соответствующего вентиля или задвижки 20
- Закройте задвижку на трубопроводе подачи топлива и в зависимости от типа горелки тщательно очистите фильтрующий элемент чтобы проверить чист ли вентилятор или проверить насадку сгорания действуйте следующим образом отвинтите винты 22 и снимите крышку 23 полностью вывинтите нижние винты 32 отвинтите также центральный винт частично отпустите верхние винты 14 приподняв пластину держателя узлов 34 освободите ее и прикрепите в соответствующем месте как указано на рисунке 16 20
- Рис 16 20
- Фильтр на трубопроводе 20
