7
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ ГАЗА
• Квалифицированный специалист должен проверить:
а) чтобы газопровод и линия подачи газа удовлетворяли действующим нормативам и предписаниям;
б) чтобы все газовые соединения были хорошо загерметизированы;
в) чтобы вентиляционные отверстия в помещении, где установлен котел, обеспечивали поток
воздуха, который удовлетворяет действующим нормативам, и были достаточными для
нормальной работы горелки;
• Не пользуйтесь газовыми трубами для заземления установки.
• Не оставляйте горелку включенной, когда ею не пользуются. Всегда перекрывайте газовый кран.
• При длительном отсутствии пользователь должен перекрыть главный клапан на магистрали подачи
газа к горелке.
• Если Вы почувствуете запах газа:
а) ни в коем случае не прикасайтесь к электрическим выключателям, телефону или к любым другим
устройствам, которые при работе могут искрить;
б) сразу же откройте все двери и окна, чтобы проветрить помещение и удалить газ;
в) перекройте газовый кран(-ы);
г) вызовите квалифицированного специалиста.
• Не перекрывайте вентиляционные отверстия в помещении, где установлен котел; отсутствие
свободного доступа воздуха может привести к возникновению опасных ситуаций, таких как
образования токсичных и/или взрывоопасных газовых смесей.

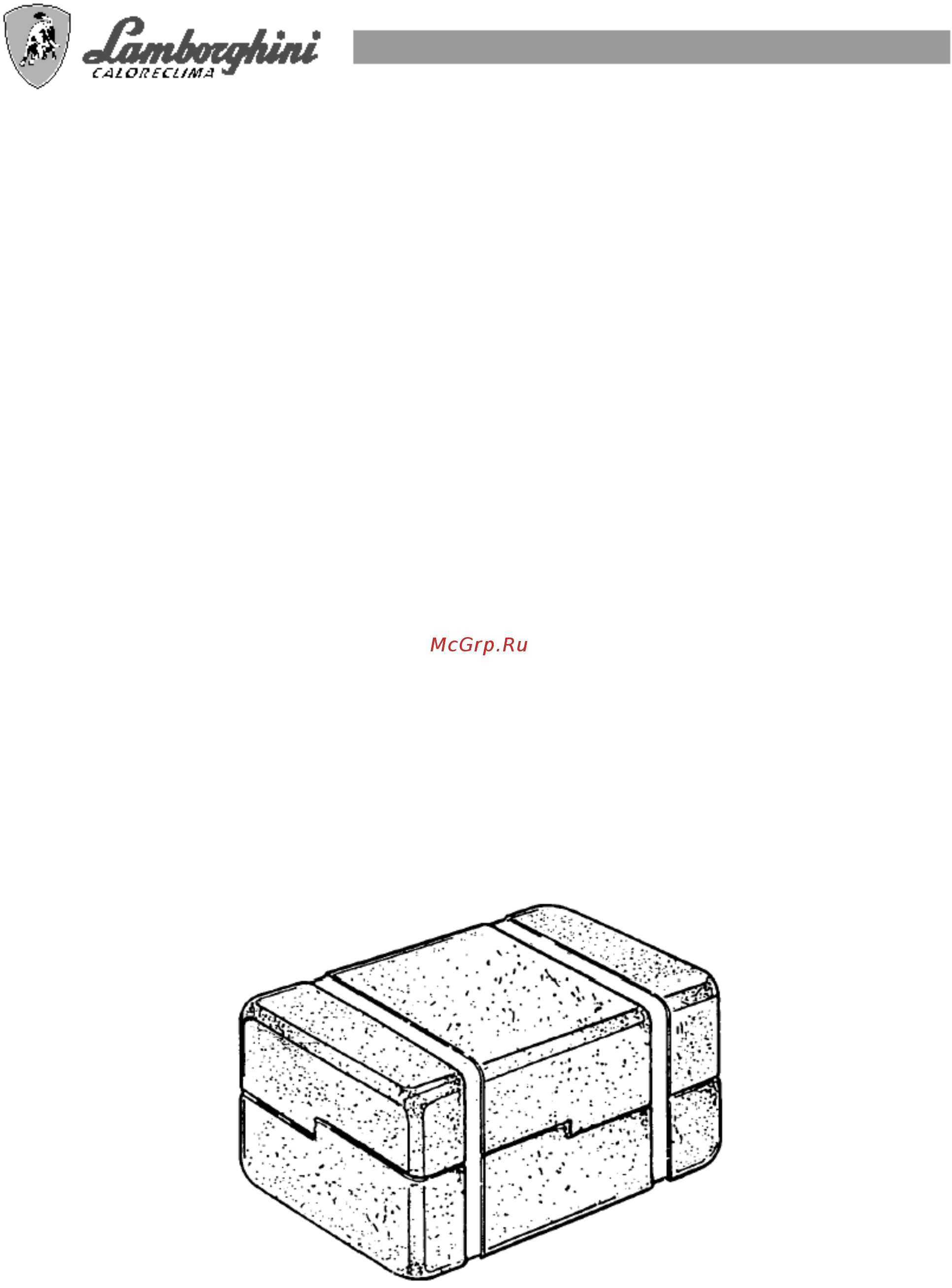

ПОСТАВКА ОБОРУДОВАНИЯ
Горелка поставляется полностью собранной, с выполненным монтажом электропроводки, и упакованной в
виде одного места багажа. Чтобы не допустить случайного повреждения горелки, рекомендуется
извлекать ее из упаковки только в момент проведения монтажа.
Рис. 1
