154
10. Примеры
10.1. Работа с регулировкой общей скорости

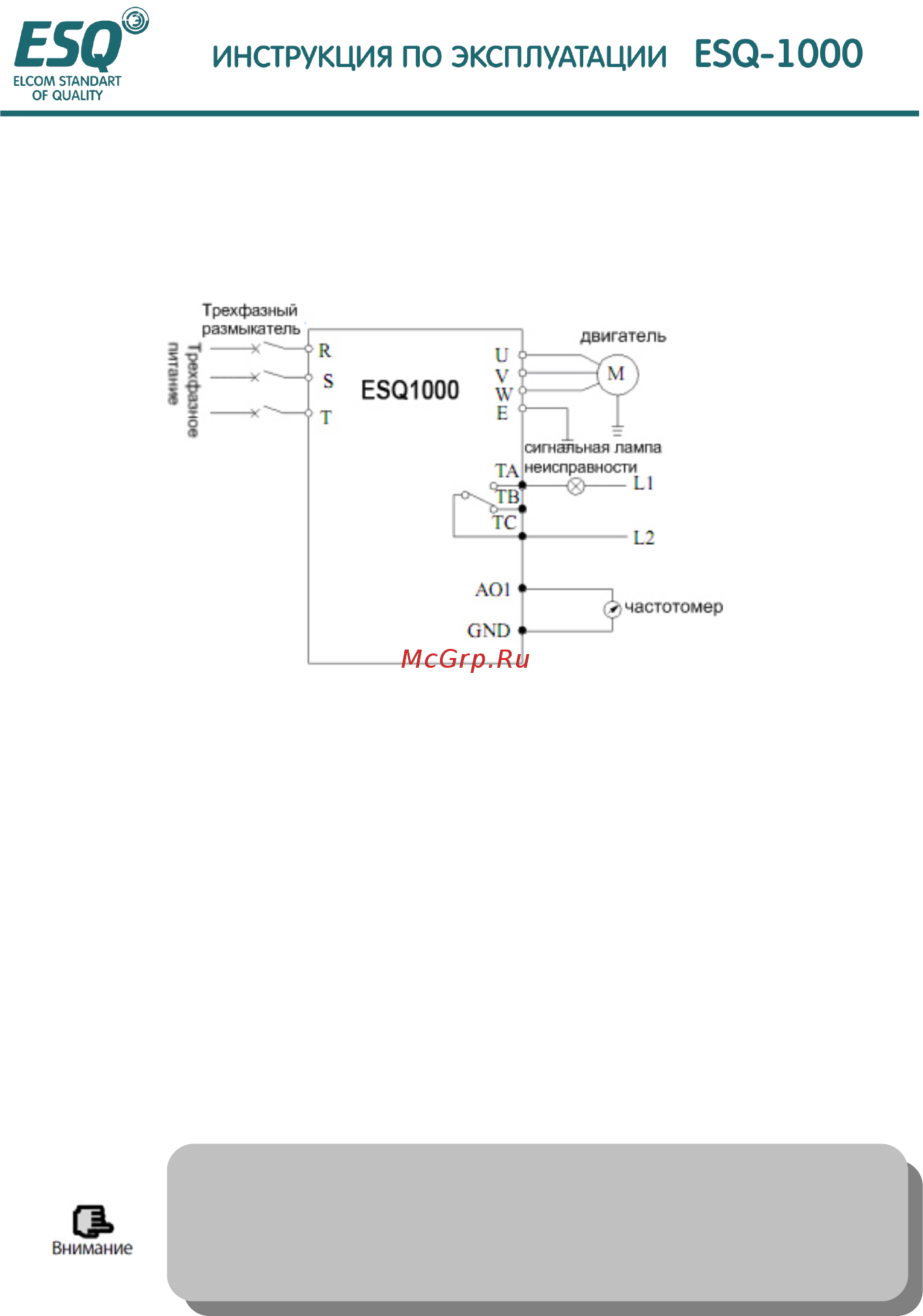

10.1.1. Принципиальная схема
Рис. 10-1
10.1.2. Установите следующие базовые параметры:
(1) Установите параметр F8.01-F8.06 в соответствии с номинальной величиной
двигателя.
(2) установите параметр F0.00 в 0, выберите аналоговый потенциометр клавиатуры
для установки частоты.
(3) установите параметр F0.02 в 0, выберите клавиатуру для управления пуском,
остановом.
(4) используйте параметр F0.03 для установки направления работы.
(1) Используйте потенциометр для установки частоты.
(2) Нажмите клавишу СТОП/СБРОС, инвертор остановится
(3) нажмите клавишу ВВОД/ДАННЫЕ, инвертор перейдет в следующее
меню или подтвердите данные. Нажимайте клавиши ▲▼ для увеличения
или уменьшения данных
