155
10.1.3 Реализуемые функции
(1) реализуется плавная регулировка скорости двигателя, используйте клавиатуру для
управления пуском/остановом и аналоговый потенциометр клавиатуры для регулировки частоты.
(2) функция предупреждения о неисправности.
(3) подсоединитесь к частотомеру, который индицирует выходную частоту инвертора.
10.1.4 Область применения
Используется в областях, где требуется общая регулировка скорости, в таких как:
транспортировочные устройства, фарфоровый конвейер, табачный конвейер, металлургический
конвейер и т.д.
10.2. Управление с программируемых клемм

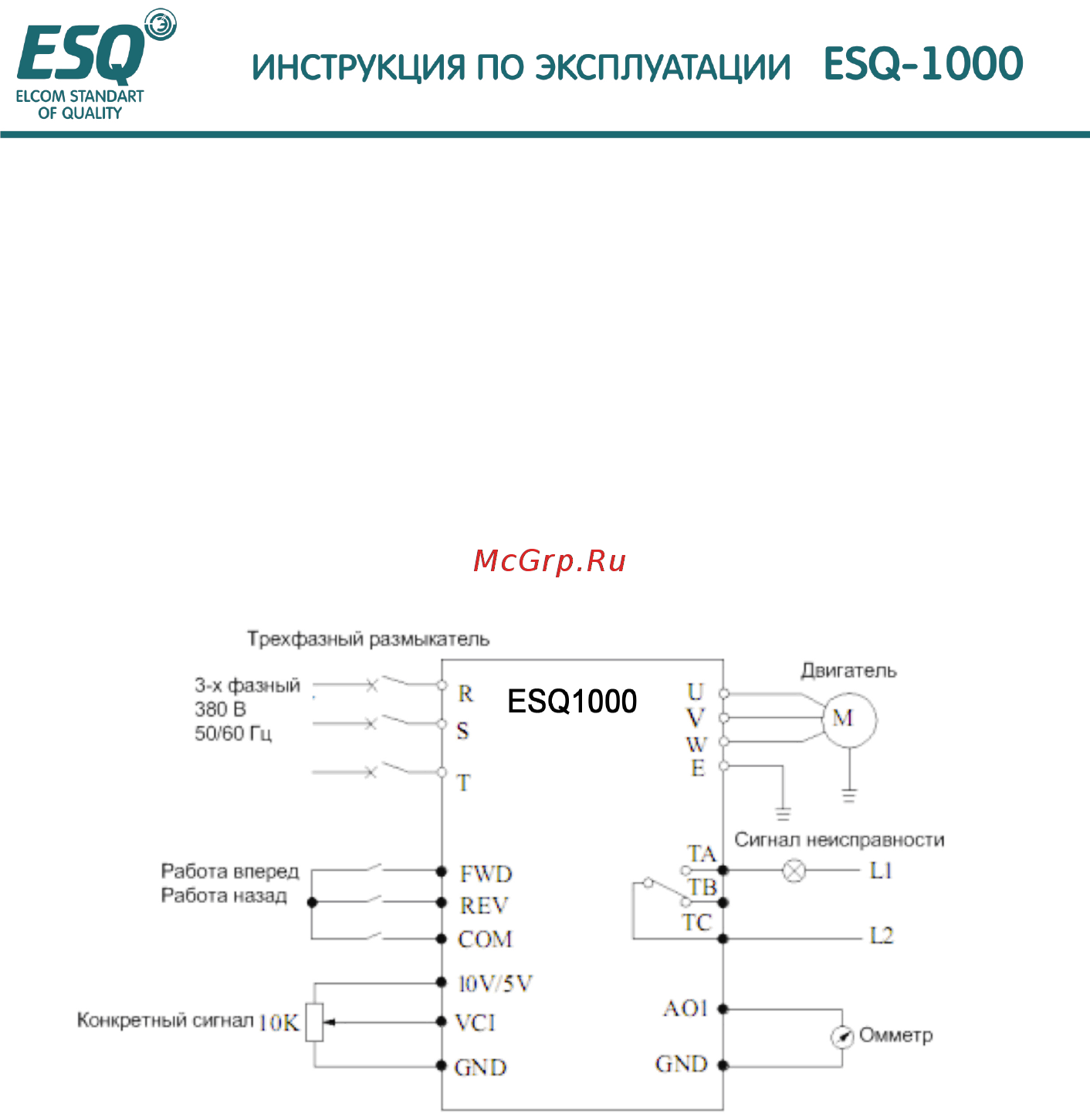

10.2.1. Принципиальная схема
Рис. 10-2
10.2.2. Установка параметров
(1) Установите параметр F8.01-F8.06 в соответствии с номинальной величиной двигателя.
(2) установите параметр F0.00 в 4-6 для выбора VCI, CCI, YCI соответственно имеется
возможность приема сигнала установки частоты в пределах 0-10В.
(3) установите параметр F0.02 в 1 для выбора командного сигнала работы с клемм управления.
